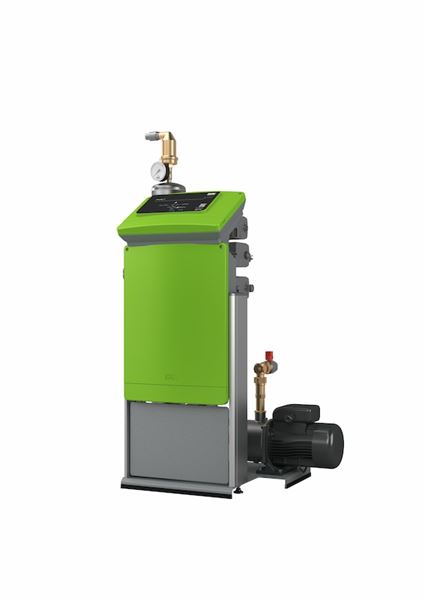

Reflex Servimat kontrollenhet. Pumpstyrd tryckstegringsmodul, avgasning med vakuumspray och komprimering för slutna värme- och kylvattensystem. Denna enhet består av flera komponenter för att systemet skall bli komplett. Se avsnitt Funktion och konstruktion nedan.
| Dimensionsområde (liter) | 60 - 2000 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Artikel beskrivning | Matningsspänning | Antal | ||
|---|---|---|---|---|---|
| AT 8380-M | Kombienhet Tryckhållningsenhet med pump samt avgasning (M). PN10, max drifttryck 4bar. P0 max 3,5bar. 33m max statisk höjd. Systemvolym max 220m3. Control touch styrenhet Innehåller elektronisk styrprodukt. | 230VAC | 2024-12-23 | 125 600 SEK | |
| AT 8380-L | Kombienhet Tryckhållningsenhet med pump samt avgasning (L) PN10, max drifttryck 7bar. P0 max 6,5bar. Max 63m statisk höjd. Systemvolym max 220m3. Control touch styrenhet Innehåller elektronisk styrprodukt. | 230VAC | 2024-12-23 | 146 800 SEK |
Expansionskärl Reflex N/NG med gummimembran som avskiljer fluiden från den komprimerade luften. För…
Välj
Reservdelar AT 8340-, beskrivning av funktion finns på respektive artikelsida.
Välj
Reservdelar AT 8300-, beskrivning av funktion finns på respektive artikelsida.
VäljEn bas enhet där man önskar kombinera tryckhållning och avgasning. Observera att den primära funktionen (tryckhållning) också lägger av ifall man får problem med enheten relaterat den sekundära funktionen (avgasning). Denna produkt är således inte lämplig i större system eller där krav på redundans är höga.
Märkning på produkt: Uppgifter om volym, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på utrustningens märkskylt.
Dimensionsområde (liter): 60 - 2000
Kompakt kombinerad tryck- och avgasningsenhet som är en helautomatisk multifunktionell enhet för tryckhållning och vakuumsprutrörsavgasning för avgasning av system- och reservvatten i slutna värme- och kylvattenkretsar.
En komplett enhet består av följande komponenter:
-Kombienhet AT8380-..
-Öppet expansionskärl AT8340-E baserat på dimensionering.
-Membrankärl AT8363E med given storlek (M=140L, L=200L) som tryckutjämningskärl.
-Anslutningssats AT 8340AS.
-Övriga tillbehör efter behov.
Huvudmaterial: Sammansatt enhet
Ingående material: Sammansatt enhet
Temperatur (°C): 0 - 70
Temperatur noteringar: Max design 105C
Tryckklass (PN): 10
IP klass: IP54
Möjlig montageposition: Vertikal
Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
8380-, Operating manual english (PDF-fil, 3,2 MB)
Reservdelskatalog, Reflex 2024 (PDF-fil, 3,5 MB)
8380-, Svensk bruksanvisning (PDF-fil, 3,1 MB)
Modbusprotokoll för Reflex enheter (PDF-fil, 6,4 MB)
Armatecs tolkning av AFS 2017 i förhållande till tryckhållning (PDF-fil, 298 kB)
Bruksanvisning Servimat Norsk (PDF-fil, 2,4 MB)
Kombienhet, tryckhållning och avgasning AT 8380- Produktdatablad (PDF-fil, 164 kB)
8380-M, Product sheet english (PDF-fil, 590 kB)
8380-L, Product sheet english (PDF-fil, 590 kB)
