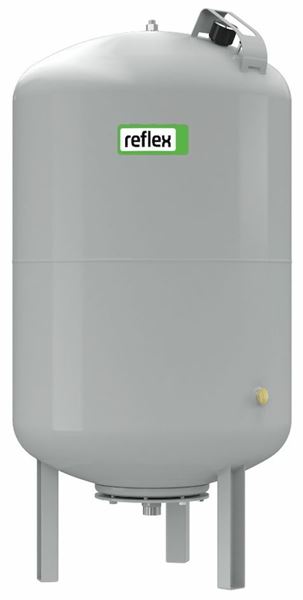

För värme- och kylsystem med utökat temperaturområde, brandsläckning, råvatten, och processvattensystem. Expansionskärl Reflex G med gummibälg som avskiljer fluiden från den komprimerade luften.
| Dimensionsområde (liter) | 100 - 5000 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Stål |
| Artikelnummer | PN | Volym (l) | SundaHus | Antal | ||
|---|---|---|---|---|---|---|
| AT 8321EG100-6 | 6 | 100 | 2025-02-17 | 14 400 SEK | ||
| AT 8321EG100 | 10 | 100 | 2025-02-17 | 15 200 SEK | ||
| AT 8321EG200-6 | 6 | 200 | 2025-02-17 | 24 300 SEK | ||
| AT 8321EG200 | 10 | 200 | 2025-02-17 | 21 300 SEK | ||
| AT 8321EG300 | 10 | 300 | 2025-02-17 | 32 900 SEK | ||
| AT 8321EG300-16 | 16 | 300 | 2025-02-17 | 53 100 SEK | ||
| AT 8321EG600-16 | 16 | 600 | 2025-02-17 | 83 100 SEK | ||
| AT 8321EG1000-6 | 6 | 1000 | 2025-02-17 | 105 500 SEK | ||
| AT 8321EG1500-6 | 6 | 1500 | 2025-02-17 | 126 700 SEK | ||
| AT 8321EG1500 | 10 | 1500 | 2025-02-17 | 150 000 SEK | ||
| AT 8321EG1500-16 | 16 | 2025-02-17 | 189 500 SEK | |||
| AT 8321EG2000-16 | 16 | 2000 | 2025-02-17 | 215 500 SEK |
Reservdelar och tillbehör tryckhållning. Individuell beskrivning under respektive artikel
VäljExpansionskärl Reflex G med gummibälg som avskiljer fluiden från den komprimerade luften. För värme- och kylsystem. Utökat temperaturområde.
PLC.41 Slutna expansionskärl med skilda rum för vätska och gas
Förtryckt expansionskärl Reflex G AT 8321E.G.. med volym ...liter med avskiljande gummibälg i butyl. Förtryck: ...bar.
PED 2014/68/EU
Samtliga storlekar är i överensstämmelse med PED, AFS 2016:1, DIN EN 13831 och direktiv EU 2014/68/EC samt är CE-märkta. WRAS godkännande.
Den uppskattade livslängden beräknas till 15-20 år.
Märkning på produkt: Uppgifter om volym, förtryck, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på kärlets märkskylt.
Dimensionsområde (liter): 100 - 5000
Expansionskärl av förtryckstyp med gummibälg som avskiljer fluiden från den komprimerade luften. Fluiden har ingen kontakt med kärlets stålvägg, utan finns inne i bälgen. Detta medverkar till att skydda kärlet från korrosion och därmed längre livslängd. För kylsystem, där köldbäraren ofta är blandningar med glykoler skall expansionskärlet vara av bälgtyp, för att maximalt skydda fluiden från kontakt med kärlets stålvägg.
Huvudmaterial: Stål
Ingående material: Stål, Gummi
Ingående materialkod: Butyl
Temperatur (°C): 0 - 70
Temperatur noteringar: Max temperatur design 120°C, driftstemperatur expansionskärl 70°C (kräver avsvalningskärl)
Tryckklass (PN): 6 - 16
ETIM klassning: EC010958 - Expansionskärl (slutet)
BK04 kod: 20003 Expansionskärl och system
Produktens färg: RAL 7040 - Fönstergrå
Möjlig montageposition: Vertikal
Se manual. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Avstängningsventiler skall monteras i anslutning till kärl för att underlätta service och underhåll.
