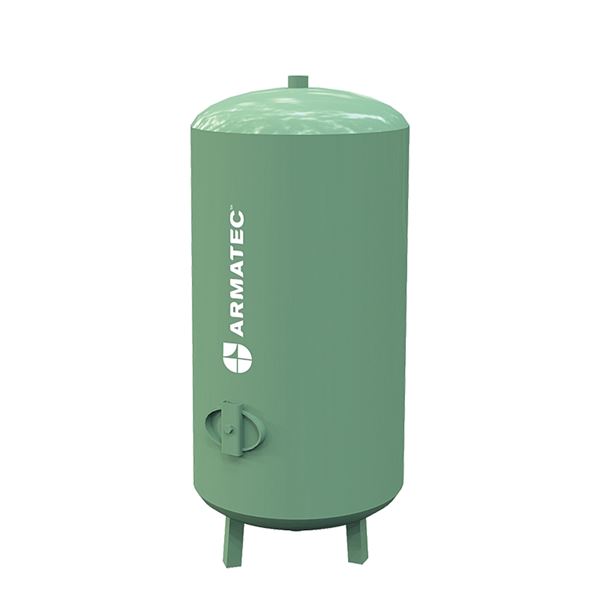

Avsvalningskärl AT 8303F

Avsvalningskärl för montering före expansionskärl vid höga temperaturer.

Dimensionsområde (DN)	100 - 1000
Tryckklass (PN)	10 - 16
Temperatur (°C)	0 - 160
Huvudmaterial	Stål

Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Artikel beskrivning	PN	Volym (l)	Avs.datum	Bruttopris	Antal
AT 8303F-OFFERT	Avsvalningskärl volym XXXL Ovan artikel nr kommer att bytas ut vid order.			Förfrågan	Förfrågan	Offert

Produktinformation

Användningsområde

För att skydda expansionskärlets gummibälg och tryckhållningsutrustning mot övertemperatur samt förhindra överhettning och kokning i öppna expansionskärl.

AMA-text

PLD.5 Avsvalningskärl

Avsvalningskärl AT 8303F... med volym ...liter för inkoppling före AT expansionskärl i tryckhållningssystem.

Kvalitetsäkring

AFS 2016:1

Produkten är CE-märkt

Samtliga storlekar är i överensstämmelse med AFS 2016:1 och är CE-märkta.

Märkning på produkt: Uppgifter om volym, PN, material, tillverkningsår, tillverkarens namn samt tillverkningsnummer anges på kärlets märkskylt.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 148180

Detaljförteckning

Pos	Komponent	Material
1	Mantel	Stål P265GH (1.0425)
2	Gavlar	Stål P265GH (1.0425)
3	Ben	Stål (Rst 37.2) (1.0038)

Mått och vikt

Dimensionsområde (DN): 100 - 1000

Funktion och konstruktion

Fungerar som kylare, för att förhindra att temperaturen i expansionskärl och tryckhållningsenhet blir för hög. Utnyttjar att kallare fluid är tyngre än varmare, varvid skiktning uppstår. Monteras före expansionskärl och tryckhållningsenhet. Avsvalningskärlets volym skall vara minst 20 % av expansionskärlets volym.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål (Rst 37.2) (1.0038), Stål P265GH (1.0425)

Ingående material: Stål

Ingående materialkod: Stål (Rst 37.2) (1.0038), Stål P265GH (1.0425)

Temperatur (°C): 0 - 160

Tryckklass (PN): 10 - 16

BK04 kod: 20213 Tankar och avskiljare

Produktens färg: RAL 6019 - Pastellgrön

Installation och underhåll

Kärlet monteras i ledningen till expansionskärlet. Detta innebär att inkommande rör ifrån systemet ansluts i toppen och vidare ledning till expansionskärlet ansluts i botten. Invändig undersökning är möjlig genom kärlets inspektionslucka.
