Pneumatiskt enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där 90° vridning erfordras.
| Temperatur (°C) | -40 - 80 |
|---|---|
| Huvudmaterial | Aluminium |
| Utförande | Pneumatiskt enkelverkande, Kvartsvarvs |
| Artikelnummer | Utförande typ | Maximalt moment MAST (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3841-3 | Automation | 10,3 | F03/F05 | 11x11mm | 2025-04-01 | 4 750 SEK | |
| AT 3841-5 | Automation | 20,9 | F03/F05/F07 | 14x14mm | 2024-12-23 | 8 000 SEK | |
| AT 3841-7 | Automation | 50,8 | F05/F07 | 17x17mm | 2024-12-23 | 9 400 SEK | |
| AT 3841-8 | Automation | 81,3 | F07 | 17x17mm | 2025-03-11 | 10 600 SEK | |
| AT 3841-9 | Automation | 104 | F07/F10 | 22x22mm | 2024-12-23 | 12 200 SEK | |
| AT 3841-10 | Automation | 164 | F10 | 22x22mm | 2024-12-23 | 16 100 SEK | |
| AT 3841-12 | Automation | 238 | F10 | 27x27mm | 2025-04-01 | 22 200 SEK | |
| AT 3841-10NO | Automation | 164 | F10 | 22x22mm | 2025-01-20 | 16 100 SEK | |
| AT 3841-14 | Automation | 588 | F12 | 27x27mm | 2025-04-01 | 51 400 SEK | |
| AT 3841-15 | Automation | 1002 | F14 | 36x36mm | 2025-04-01 | 61 800 SEK | |
| AT 3841-16 | Automation | 1321 | F14 | 36x36mm | 2025-04-01 | 100 800 SEK | |
| AT 3841-18 | Automation | 2954 | F16 | 46x46mm | 2025-04-01 | 198 100 SEK | |
| AT 3841-5HT | Automation | 20,9 | F03/F05/F07 | 14x14mm | 2025-04-01 | 8 900 SEK | |
| AT 3841-5NO | Automation | 20,9 | F03/F05/F07 | 14x14mm | 2025-04-01 | 8 000 SEK | |
| AT 3841-7HT | Automation | 50,8 | F05/F07 | 17x17mm | 2025-04-01 | 11 100 SEK |
Magnetventil för styrning av till och frånluft till pneumatiska manöverdon
VäljPneumatiskt manöverdon för on-off och reglering av kul-, vridspjäll- och kikventiler eller där 90° vridning erfordras. Med fjäderöppning eller stängning.
UEC.22 Ställdon för ventil, pneumatiska, tvåläges med fjäderåtergång.

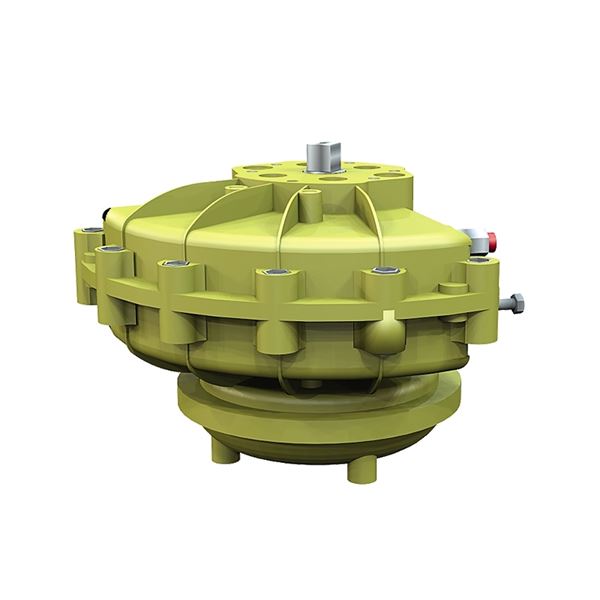

Manöverdon AT3841 pneumatiskt, enkelverkande för on/off och reglering av kulventiler, vridspjäll- eller där 90° vridning erfordras.
ATEX 94/9/EG, 2006/42/EC (MD)
Produkten är CE-märkt
Märkning på produkt: Fig. nr, serie nr, max tillåtet manövertryck.
Tillverkare, tillverkningsår
CE-märkning, Ex märkning inkl. klass
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Aluminium |
| 2 | Vinge | Rostfritt stål |
| 3 | Fjäder | Stål |

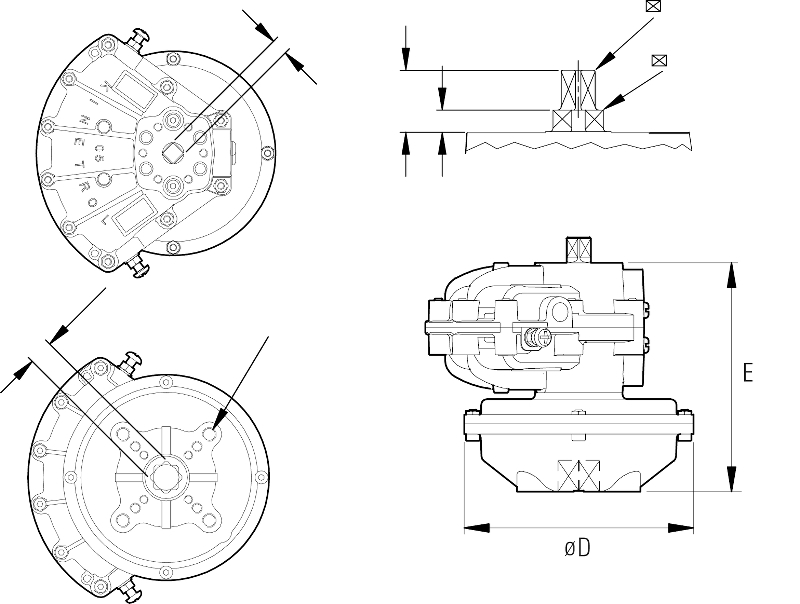

Manöverdonen har endast en rörlig del vilket medför en enastående driftsäkerhet. Slaglängden ställs enkelt in m.h.a. stoppskruvar på sidan av donet. Alla don är funktions och täthetstestade från fabrik som garanterar 4 miljoner operationer. Donen är moduluppbyggda och kan förses med gränslägesbox, positioner, ventillägesställare och magnetventil.Montagehål enligt ISO 5211 och DIN 3337, för standardiserad fastsättning mot ventilen.Gavlar med justerskruv för slaglängd (5-10°).
Manöverdon AT 3841 enkelverkande:
Manöverdonet levereras som standard med fjäderstängande funktion. Önskas fjäderöppning anges detta vid beställning.
Huvudmaterial: Aluminium
Ingående material: Rostfritt stål, Plaster
Ingående materialkod: PUR (Polyuretan)
Temperatur (°C): -40 - 80
ETIM klassning: EC011197 - Ventilmanöverdon, pneumatiskt
BK04 kod: 20712 Manöverdon
Möjlig montageposition: Vertikal, Horisontell
Manöverdonet får installeras utom- och inomhus i valfritt inbyggnadsläge. Undvik dock att montera donet med luftanslutningarna uppåt för att minimera risk för att vatten och smuts skall kunna tränga in.
3841-_PDS_1.pdf (PDF-fil, 723 kB)
