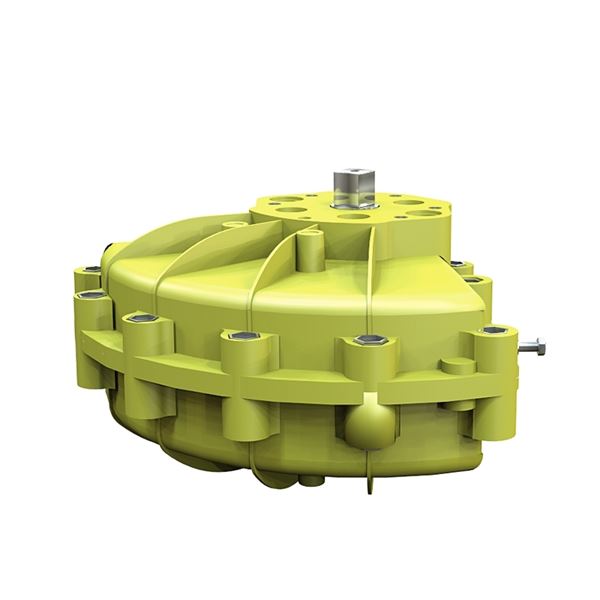

Pneumatiskt manöverdon för on-off och reglering av kulventiler, vridspjäll eller där 90° vridning erfordras.
| Temperatur (°C) | -40 - 80 |
|---|---|
| Huvudmaterial | Aluminium |
| Utförande | Pneumatiskt dubbelverkande |
| Artikelnummer | Utförande typ | Maximalt moment MAST (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3840-0 | Automation | 0,75 | Other | 2024-12-23 | 2 890 SEK | ||
| AT 3840-1 | Automation | 5,6 | Other | 2025-04-01 | 1 760 SEK | ||
| AT 3840-2 | Automation | 10,2 | F03/F05 | 11x11mm | 2025-04-01 | 3 080 SEK | |
| AT 3840-3 | Automation | 21,3 | F03/F05 | 11x11mm | 2024-12-23 | 3 890 SEK | |
| AT 3840-5 | Automation | 43 | F04/F05/F07 | 14x14mm | 2024-12-23 | 5 200 SEK | |
| AT 3840-5-ISO | Automation | 2025-04-01 | 5 200 SEK | ||||
| AT 3840-7 | Automation | 105 | F05/F07 | 17x17mm | 2024-12-23 | 6 400 SEK | |
| AT 3840-7-ISO | Automation | 2025-04-01 | 6 400 SEK | ||||
| AT 3840-8 | Automation | 169 | F07/F10 | 22x22mm | 2024-12-23 | 7 600 SEK | |
| AT 3840-9 | Automation | 220 | F07/F10 | 22x22mm | 2024-12-23 | 9 100 SEK | |
| AT 3840-9-ISO | Automation | 2025-04-01 | 9 100 SEK | ||||
| AT 3840-10 | Automation | 355 | F10 | 22x22mm | 2024-12-23 | 11 700 SEK | |
| AT 3840-10-POS | Automation | 355 | F10 | 2025-01-02 | 30 400 SEK | ||
| AT 3840-12 | Automation | 490 | F10 | 22x22mm | 2025-04-01 | 14 000 SEK | |
| AT 3840-12-POS | Automation | 490 | F10 | 2025-04-01 | 33 600 SEK | ||
| AT 3840-14 | Automation | 1180 | F12 | 27x27mm | 2025-04-01 | 15 200 SEK | |
| AT 3840-14-POS | Automation | 1180 | F12 | 2025-04-01 | 42 100 SEK | ||
| AT 3840-15 | Automation | 1982 | 2025-04-01 | 28 900 SEK | |||
| AT 3840-16 | Automation | 2650 | F16 | 46x46mm | 2025-04-01 | 58 000 SEK | |
| AT 3840-18 | Automation | 5950 | F25 | 55x55mm | 2025-04-01 | 101 500 SEK |
Magnetventil för styrning av till och frånluft till pneumatiska manöverdon
VäljPneumatiskt manöverdon för on-off och reglering av kul-, vridspjäll- och kikventiler eller där 90° vridning erfordras. Utan fjäderåtergång.
UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång.
Manöverdon AT3840 pneumatiskt, dubbelverkande för on/off och reglering av kul-, vridspjäll- eller där 90° vridning erfordras.
ATEX 94/9/EG, 2006/42/EC (MD)
Produkten är CE-märkt
Märkning på produkt: Fig. nr, serie nr, max tillåtet manövertryck.
Tillverkare, tillverkningsår
CE-märkning, Ex märkning inkl. klass
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Aluminium |
| 2 | Vinge | Rostfritt stål |
| 3 | Fjäder | Stål |
Manöverdonen har endast en rörlig del vilket medför en enastående driftsäkerhet. Slaglängden ställs enkelt in m.h.a. stoppskruvar på sidan av donet. Alla don är funktions och täthetstestade från fabrik som garanterar 4 miljoner operationer. Donen är moduluppbyggda och kan förses med gränslägesbox, positioner, ventillägesställare och magnetventil.Montagehål enligt ISO 5211 och DIN 3337, för standardiserad fastsättning mot ventilen.Gavlar med justerskruv för slaglängd (5-10°).
Huvudmaterial: Aluminium
Ingående material: Rostfritt stål, Plaster
Ingående materialkod: PUR (Polyuretan)
Temperatur (°C): -40 - 80
ETIM klassning: EC011197 - Ventilmanöverdon, pneumatiskt
BK04 kod: 20712 Manöverdon
Möjlig montageposition: Vertikal, Horisontell
Manöverdonet får installeras utom- och inomhus i valfritt inbyggnadsläge. Undvik dock att montera donet med luftanslutningarna uppåt för att minimera risk för att vatten och smuts skall kunna tränga in.
