Kan installeras på alla typer av 90° vridande ventiler med vridmoment upp till 500Nm. Vid händelse av spänningsbortfall stänger eller öppnar ställdonet ventilen med hjälp avett fjäderpaket.
| Matningsspänning | 230VAC, 24VDC, 3x400VAC |
|---|---|
| Maximalt moment (Nm) | 500 - 40 |
| Artikelnummer | Maximalt moment (Nm) | Matningsspänning | Drivbussning | Manövertid (s) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3930-12-10B3A | 120 | 230VAC | 2024-11-28 | 86 400 SEK | |||
| AT 3930-12-11B0A | 120 | 24VDC | 2024-11-28 | 90 000 SEK | |||
| AT 3930-12-15B3E | 2024-11-21 | 86 400 SEK | |||||
| AT 3930-18-10B3A | 180 | 230VAC | 2024-11-28 | 96 400 SEK | |||
| AT 3930-18-10B4A | 180 | 3x400VAC | 2024-11-28 | 96 400 SEK | |||
| AT 3930-18-12B0A | 180 | 24VDC | 2024-11-28 | 100 400 SEK | |||
| AT 3930-18-12B3C | 2024-11-28 | 104 500 SEK | |||||
| AT 3930-18-15B3E | 2024-11-21 | 96 400 SEK | |||||
| AT 3930-18X10A3A | 2024-12-19 | 106 500 SEK | |||||
| AT 3930-30-13D3A | 300 | 230VAC | 2024-11-28 | 160 500 SEK | |||
| AT 3930-30-14D0A | 300 | 24VDC | 2024-11-28 | 160 500 SEK | |||
| AT 3930-4-3A0A | 40 | 24VDC | 2024-11-28 | 70 200 SEK | |||
| AT 3930-4-4A0A | 2024-11-14 | 81 200 SEK | |||||
| AT 3930-4-4A3A | 40 | 230VAC | 14 | 2024-11-05 | 70 200 SEK | ||
| AT 3930-4-4A3C | 40 | 230VAC | 2024-11-28 | 70 200 SEK | |||
| AT 3930-4-4A4C | 2024-11-28 | 70 200 SEK | |||||
| AT 3930-4-8A3A | 2024-11-21 | 70 200 SEK | |||||
| AT 3930-50-13D4A | 2024-11-28 | 212 600 SEK | |||||
| AT 3930-8-4A3A | 80 | 230VAC | 2024-10-02 | 70 200 SEK | |||
| AT 3930-8-4A4A | 2024-11-28 | 70 200 SEK | |||||
| AT 3930-8-6B0A | 80 | 24VDC | 2024-11-28 | 76 200 SEK |
Kan installeras på alla typer av 90° vridande ventiler med vridmoment upp till 500 Nm. Vid händelse av spänningsbortfall stänger eller öppnar, beroende på önskad funktion, ställdonet ventilen med hjälp av ett fjäderpaket.
UEC.12 Ställdon för ventil, elektriska, tvåläges med fjäderåtergång
Produkten är CE-märkt
Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.

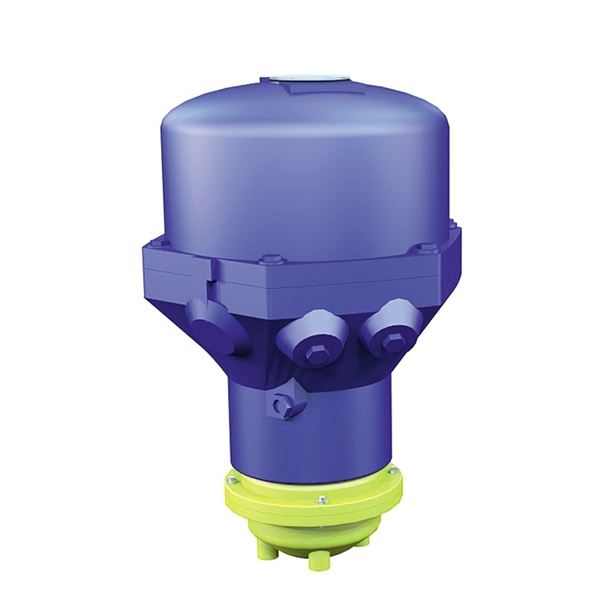

90° roterande elektriskt ställdon typ FQ med "fail-safe" funktion är en kompakt och robust kombination av självlåsande snäckväxel, elmotor, magnetisk koppling med hydraulisk dämpare och fjäderenhet. FQ-ställdonets ”fail-safe"-funktion fås via en magnetisk koppling. Med den spända fjädern, kan ställdonen agera som ett "normal ”verkande ställdon. Ställdonets handratt (storlek 4 och 8 på förfrågan ) är kopplat med en mekanisk omkopplare, som ska blockeras av en hänglås eller liknande.
OBS!Den mekaniska omkopplaren till handmanövern får endast användas när donet är helt spänningslöst!
Huvudmaterial: Aluminium
Ingående material: Aluminium, Stål
Temperatur (°C): -20 - 70
Maximalt moment (Nm): 500 - 40
BK04 kod: 20712 Manöverdon
IP klass: IP67
Möjlig montageposition: Vertikal
Vid alla arbeten med manöverdonet skall strömmen frånkopplas.Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras.Donet ska installeras helt vertikaltKontrollera att manöverdonet vrider ventilen i önskad riktning.Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen.Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.Se bruksanvisning för uppstart, förvaring och underhåll.
3930-_PDS_2.pdf (PDF-fil, 914 kB)
