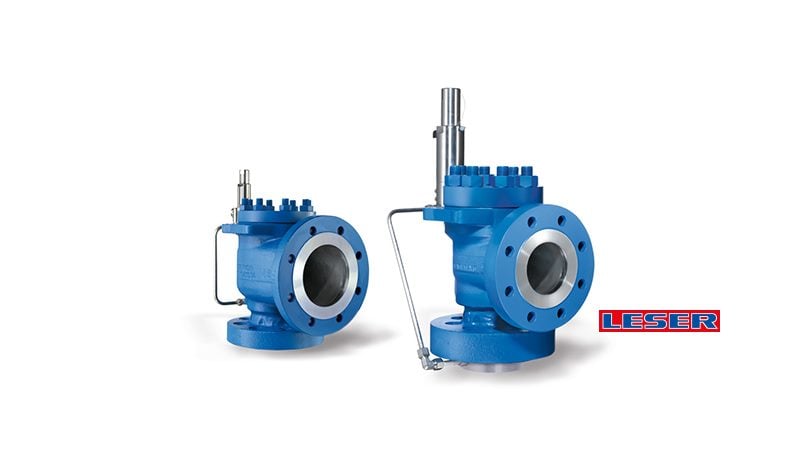

LESERs pilotstyrda säkerhetsventil

I samarbete med LESER erbjuder Armatec en pilotstyrd säkerhetsventil, LESER POSV (Pilot Operated Safety Valve). Utmärkande för ventiltypen är dess snabba förlopp, låga tryckstegring, korta nedblåsning, låga bygghöjd, höga tålighet mot vibrationer samt täthet ända upp till öppningstrycket. Det innebär bland annat mindre fluidförluster, minimal belastning av systemet och att ett högre arbetstryck nära öppningstrycket kan tillåtas.

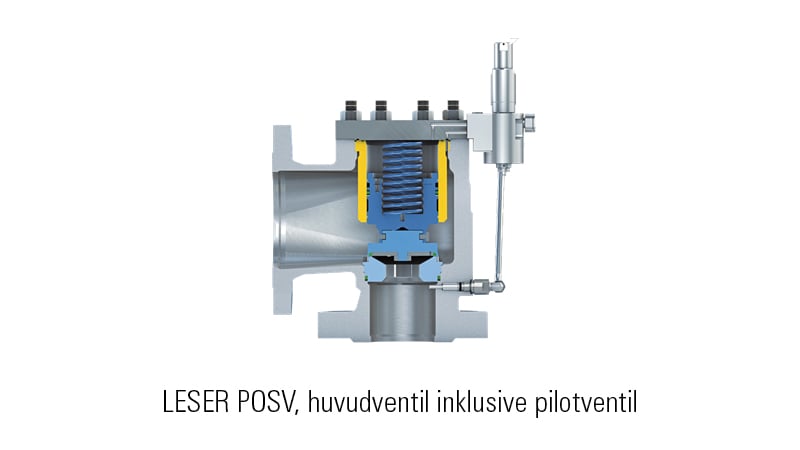

Jämfört med traditionella fjäderbelastade säkerhetsventiler kan också ett högre mottryck från utloppsledningen accepteras, ända upp till 70% av öppningstrycket. Som namnet ”pilotstyrd” säger, arbetar säkerhetsventilen med support från en integrerad förinställd pilotventil istället för en förinställd fjäder likt en vanlig säkerhetsventil. Pilotventilen känner tryckskillnaden mellan inkommande och utgående tryck och styr säkerhetsventilen därefter. Se den pilotstyrda säkerhetsventilens funktion i nedanstående filmer.

Användningsområden

Tack vare att den pilotstyrda säkerhetsventilen klarar av höga mottryck och dess höga tätningsgrad kan den användas vid ett flertal industriella anläggningar såsom:

• Olje- och gassystem
• Kompressorer i gassystem
• Industripumpsystem
• Off-shore
• Fartyg som transporterar LPG (Liquid Petrolium Gas)
• Raffinaderier

Konstruktion

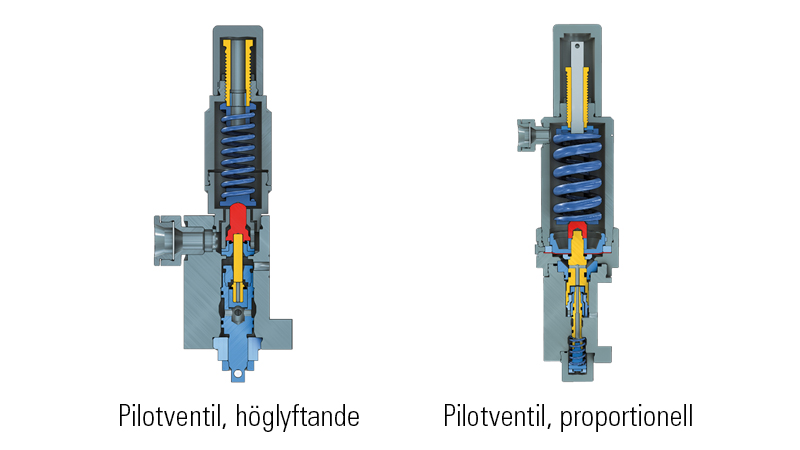

Den pilotstyrda säkerhetsventilen levereras antingen med höglyftande karaktäristik, så kallad Pop Action och passar för gaser. Den är fullt öppen vid endast 1% tryckstegring. Eller med proportionell karaktäristik, även kallad Modulate Action och passar för vätskor då man vill inte vill ha ett “poppande” förlopp.

Tryckområde höglyftande utförande: 2,5 till 256 barg
Tryckområde proportionellt utförande: 2,5 till 426 barg

Material

Huvudventilens ventilhus levereras normalt av dubbelklassade material såsom stål WCB/1.0619 och rostfritt syrafast stål CF8M/1.4408 eller av lågtemperaturstål LCB. Innerdelarna är till största del av rostfritt syrafast stål 1.4404/316L. Finns även i specialmaterial som Monel^®, Duplex^®, Super Duplex^®, Inconel^®.

Pilotventilen är av rostfritt syrafast stål 1.4404/316L och käglans mjuktätning kan väljas mellan Viton^® (FKM), Buna-EP^® (EPDM) eller Kalrez^® (FFKM) beroende av vilken fluid som avsäkras och temperaturen på denna.

Fördelar med en pilotstyrd säkerhetsventil

LESER POSV ökar effektiviteten och produktionsgraden av det avsäkrade systemet på grund av att:

• Tätheten är upp till ventilens öppningstryck
• Ventilen har lågt blåstryck (tryckstegring) resp. kort nedblåsning
• Mottryck upp till 70% av öppningstrycket kan tillåtas

Ytterligare fördelar med vår pilotstyrda säkerhetsventil LESER POSV

• Pilotventilen är ansluten på huvudventilens överdel utan separat rördragning vilket minimerar läckagerisk samt gör produkten mindre känslig.
• Huvudventilen har fästanordningar (Support Brackets).
• Ventilen kan levereras med flänsar bearbetade enligt ASME eller DIN EN ISO.
• Dimensionsområde 1”/2” till 8”/10” (DN25/50 till DN200/250), Orifice letter D till T och tryckklasser #150 till #2500 (PN10 till PN400) gör att ventilsortimentet har ett väldigt stort användningsområde.
• Fjädern i pilotventilen är lätt utbytbar.
• Det är enkelt att byta en höglyftande karaktäristik till en proportionell sådan och vice versa genom att byta typ av pilotventil, då anslutningen mot huvudventilen är den samma.
• Huvudventilen har självdränerande ventilhus likt övriga LESER säkerhetsventiler.
• Ventilen är mycket tålig mot vibrationer.
• Integrerat återströmningsskydd (back flow preventer).

Reservdelar

Reservdelssats innehållande alla ingående erfoderliga smådelar till huvudventil och pilotventil enligt bifogad specifikation (PDF-dokument, 2.3 MB) (s. 1-3 och 5-7).

Vill du veta mer?

Här (PDF-dokument, 194 kB) hittar du ytterligare specifikationer, utökat produktprogram och mycket mer. Om du vill lägga en beställning ber vi dig vänligen att kontakta oss för en offert. Du kan också fylla i och skicka oss ett förfrågningsunderlag. Hittar du inte det du söker? Hör av dig till oss så hjälper vi dig gärna!
