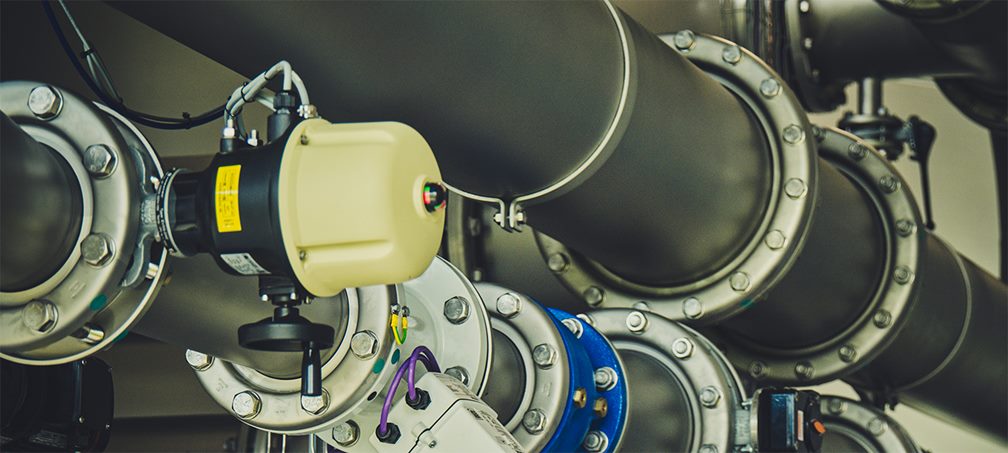

Ett rätt valt manöverdon är förutsättningen för att erhålla en välfungerande process. Valet står mellan pneumatiska dubbel- eller enkelverkande don, och det finns ett antal grundläggande parametrar som vi måste tänka på.
Vilken ventiltyp och storlek ska automatiseras. Vilket kraftbehov inkl. säkerhetsfaktor finns. Vilka manövermedia finns tillgängliga. Vad förväntas att manöverdonet ska utföra. Snabba eller långsamma manövercykler, högfrekventa operationer eller långa stilleståndsperioder. Reglera eller endast on/off funktion. Öppna eller stänga ventilen vid energibortfall. Förväntad livscykel. Vilken övrig utrustning för styrning och kommunikation skall finnas.
Avstånd från försörjningsnät - rör och kabeldragning. Svåråtkomligt- försvårar montering och servicemöjlighet. Vikten av ventilenheten - extra stagning, tung hantering. Utomhus- väderskydd och skyddsklass. Explosionsfarlig zon- rätt skyddsklass. Omgivningstemperatur- het eller frysrisk. Omgivningsmiljö- ytbehandling
Uppfylls gällande normer, standarder och riktlinjer. Intyg och godkännanden. Bruks- och monteringsanvisningar. Individuell tag-märkning. Digital länkad dokumentation. God tillgänglighet av produkten. Standardiserad montering. Standardiserade tillbehörspaket. Tillgång till reservdelar. Tillgång till serviceverkstad. Tillgång till service på plats.
För on-off och reglering av ¼ varvs och 3 vägsventiler och övriga applikationer där 90° eller 180° vridning erfordras. Även i explosionsfarliga miljöer är det fördelaktigt att installera pneumatiska don.
Pneumatiska manöverdon finns huvudsakligen i två utföranden: Som dubbelverkande där manöverfluiden vrider donaxeln åt ena eller andra hållet, dvs ventilen öppnar eller stänger. Som enkelverkande där manöverfluiden vrider donaxeln åt endast ett håll. Fjädrar pressar sedan tillbaka kolvarna när styrtrycket upphör. Enkelverkande don används mest av säkerhetsskäl (failsafe) för att garantera att ventilen återgår till öppet eller stängt läge vid luftbortfall, eller i processer med låg manövreringsfrekvens mao ventilen står mest i ett läge.
De flesta manöverdonen har inget krav på dimsmörjning av tryckluften och kan i standardutföranden också manövreras med inerta gaser, olja eller vatten. Var observant i applikationer där frysrisk föreligger.
Automatiserade ventiler och pumpar är hjärtat i varje process, och därför är en tillförlitlig kommunikation mellan manöverdonen och styrsystemet en av de viktigaste faktorerna för störningsfri drift. Till de flesta applikationer använder man någon sorts tillbehör för att ge manöverdonet sin rätta funktionalitet. Tex för att kontrollera manöverhastigheten eller för att ge kontrollrummet/styrsystemet säker information om ventilens position. Det är därför ytterst viktigt att redan i projekteringsstadiet tänka på vilken typ av information som ska förmedlas mellan enheterna och att man så långt som möjligt använder sig av standardiserade produkter. Våra tillbehör är tillverkade enligt gällande standarder och uppfyller alla krav enligt respektive regelverk, de är således enkla att montera och ansluta till styrsystemet. Modulkonstruktion gör att de är servicevänliga och enkelt att anpassa till de mest skiftande kraven. Varje enhet är funktionstestad och provad för att klara svåra miljöer och tuffaste användningsområden.
Vårt sortiment är omfattande men här har vi gjort en sammanfattning.
Är i de flesta fall magnetventiler som också kallas pilotventil. Styrventilen låter dig kontrollera ett pneumatiskt manöverdon med en elektrisk signal. Standardversionen har en inbyggd fjäderretur som bevarar säkerheten (FAIL-SAFE) så att manöverdonet alltid vrider åt rätt håll vid strömbortfall. Magnetventiler AT 3816 finns i alla förekommande spänningar och i EX-utförande både för enkelverkande och dubbelverkande manöverdon.
Gränslägesenhet med mikrobrytare som indikerar ventilens position via multifunktionella boxar monterade på manöverdonets ovansida. Det finns två grundutföranden där skillnaden främst är hur krävande situation de ska hantera. AT 3818 finns som en variant i skyddsklass IP 65 och för tuffa och utsatta driftförhållanden AT 3818 i skyddsklass IP 67.
Induktiva givare finns i många utföranden för olika system. Givarna som också kallas beröringsfria kontakter är genom sin kompakta konstruktion, 2 givare i ett block, okänsliga mot föroreningar och enkelt att installera. Den stora lägesindikatorn (pucken) som är monterad på manöverdonets axel tjänstgör också som visare av ventilens position.
I kombination med styrventilen används antingen strypskruvar eller ett kontrollblock för att påverka manöverdonets hastighet vid öppning, stängning eller både och. På enkelverkande manöverdon regleras dock för det mesta bara fjäderreturens ställtid.
Snäckväxel monterad mellan ventil och manöverdon Om t ex problem med tryckluften skulle uppstå är de handmanövrerade, i- och urkopplingsbara växelanordningarna ett bra säkerhetsalternativ. Då vet du att du alltid kan öppna eller stänga ventilen manuellt.
Ventillägesställaren spelar en viktig roll i processen. Den skall snabbt och effektivt konvertera signalen från styrsystemet och ställa ventilen i det angivna läget. Vi tillhandahåller olika modeller pneumatiskt för styrning 3-15 psi, elektropneumatiskt med styrning och återföring 4-20 mA. Varianter i EX-utföranden eller för andra temperaturområden finns. AT elektropneumatiska ventillägesställare kan genom sin modulkonstruktion enkelt förses med olika typer av inbyggd lägesåtergivning som 2-tråds transmitter 4-20mA, mekaniska kontakter, potentiometer eller induktiva lägesgivare.

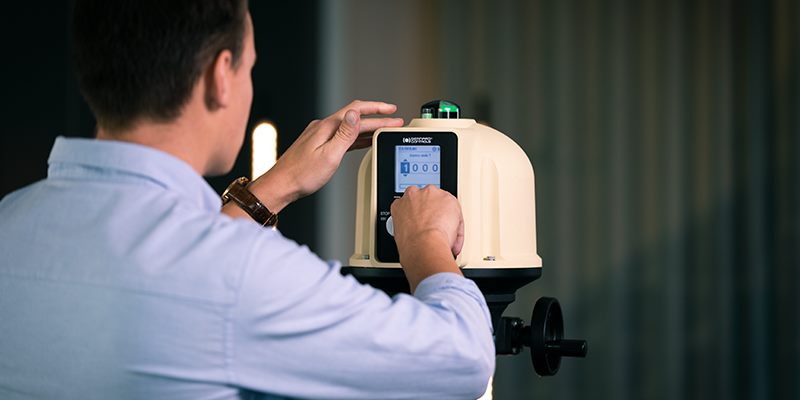

Till skillnad från pneumatiska manöverdon så har elektriska manöverdon en mängd olika motorer för olika applikationer och matningsspänningar. Beroende på om det är en on/off, positionerande eller reglerande applikation väljs olika motorer och funktioner.
Vilken ventiltyp och storlek ska automatiseras. Vilket kraftbehov inkl. säkerhetsfaktor finns. Vilken spänningsmatning finns tillgänglig. Vad förväntas att manöverdonet ska utföra. Snabba eller långsamma manövercykler, högfrekventa operationer eller långa stilleståndsperioder. Reglera, positionera eller endast on/off funktion? Öppna eller stänga ventilen vid spänningsbortfall? Vilken övrig utrustning för styrning och kommunikation skall finnas.
De flesta manöverdonen har inget krav på underhåll, även de inbyggda växlarna är permanentsmorda, men för att öka driftsäkerheten kontrollera donets kontakter och kabelsanslutningar med vissa intervaller. Var observant vid applikationer utomhus och där kondensrisk föreligger! Kontrollera kabelförskruvningar och att donets motordel är fri från kondens.
• 180° vridning, mekanisk vridvinkelbegränsning i båda riktningar.
• För extremt låg omgivningstemperatur.
• För användning inom nuklear- industrin.
• Explosionsskyddat.
• Ytbehandling för krävande miljöer inom processindustrin eller off-shore.
• I donet integrerade styrmoduler.
• Fail-Safe (öppnar eller stänger med fjäderkraft vid strömavbrott)
Manöverdonen skall uppfylla gällande standarder och direktiv, vara konstruerade och tillverkade så att risk för personskador förhindras. Installation och underhåll får endast utföras av behörig personal.
Tillförlitlig kommunikation mellan manöverdonen och styrsystemet en av de viktigaste faktorerna för störningsfri drift.
I de flesta processer behövs därför något extra tillbehör för att ge manöverdonet sin rätta funktionalitet tex att kontrollera manöverhastigheten, ställa reglerventilen i rätt läge eller för att ge kontrollrummet/styrsystemet säker information om ventilens position. Det är därför ytterst viktigt att redan i projekteringsstadiet tänka på vilken typ av information som ska förmedlas i processen och att man så långt som möjligt använder sig av standardiserade produkter. Våra tillbehör är tillverkade enligt gällande normer och uppfyller kraven enligt respektive regelverk. Varje enhet är givetvis funktionstestad och provad. Monterade tillbehör är dessutom kalibrerade mot ventilens läge och våra instrument.
Armatecs utbud inom automation består av olika typer av elektriska och pneumatiska manöverdon. Vi kan skräddarsy funktionslösningar som bidrar till optimerad prestanda och ökad säkerhet.
