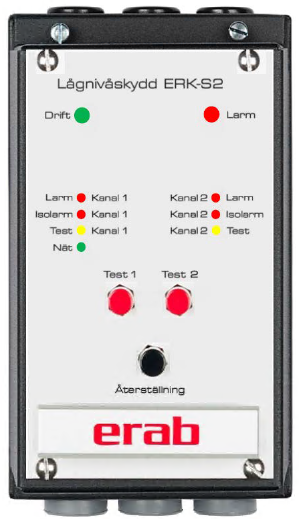

ERK-S2

  • CE märkt som lågnivåskydd enligt AFS 2016:1 (PED)
    Kategori IV och EN 12592-11, 12953-9.
    Kiwa Inspecta, EU typgranskningsintyg, modul B, 20-1004663-103,
    Kiwa Inspecta, intyg på kvalitetsintyg, modul D.



  • Övervakar vattennivån i panna med ångdom/ångutrymme
    likväl som toppfyllda system.
  • Alla utgångsreläkontakter är potentialfria. Larmet har växlande kontakt.
  • Vid larm/låg nivå, bryter säkerhetsutgångarna på lågnivåskyddet.
  • Återställning av larm kan ske tidigast efter ca 3 sekunder.
  • Funktionsfördröjning på ca 5 sek.
  • Förhindrar tjuvutlösningar, vid skvalp och ev. luft i systemet.
  • Vid spänningsbortfall längre än 10 sek löser lågnivåskyddet ut.
    Manuell eller fjärråterställning krävs.



  • Lågnivåskyddet är ett s k självövervakande (self-monitoring)
    lågnivåskydd. Elektroniken består av en redundant (tvåkanals-)
    konstruktion som är felsäker (fail-safe).



  • Lågnivåskyddet löser ut vid: låg vattennivå, kabelbrott till skyddsjord,
    Kabelbrott till nivåelektrod, isolationsfel ex. vid beläggning på nivåelektroden, eller vid fel som upptäcks vid självtesten.



  • Arbetar med 1 st specialelektrod Ent 220.
  • Lågnivåskyddet utför sin självtest på varannan kanal, varannan timme, under ca 5 sekunder.



  • Följande testas: självtestens funktion, att lågnivåskyddets dubbla utgångsreläer växlar,funktionen på kanal 1 och 2, funktion vid isolationsfel samt alla ingående komponenter som styr
    skyddsfunktionen.



  •  Lågnivåskyddet är SIL klassat och kan användas i SIL kretsar upp till SIL2 med ett lågnivåskydd anslutet och
    upp till SIL3 om två lågnivåskydd är anslutna.

Produktinformation

TEKNISK DATA
• Beställningsnummer: 13-104000
• Manöverspänning 230 VAC ±10%
• Nätfrekvens 50 Hz ± 1 Hz.
• Effektförbrukning 6 VA.
• Säkerhetskrets max 2A AC1/DC1, 230VAC/24VDC.
• Larmrelä max 6A AC1/DC1, 230VAC/24VDC.
• Fjärrstyrning ÅTERSTÄLLNING 2 x slutande, 15mA/30VDC.
• Fjärrstyrning TEST1,2 Brytande, 15mA/30VDC.
• Min/Max omgivningstemp +5°C till +55°C.
• Rek. omgivningstemp +15°C till 25°C ventillerat.
• Rek. relativ fuktighet (RH) Max 95%, ej kondenserande.
• Kapslingsklass IP 54.
• Elektrodspänning ca 3 VAC, 50 Hz ± 1 Hz.
• Ledningsförmåga min 20μ S/cm.


• Elektroder:
Typ ENT 220, anslutning 20 (3/4”)
max tryck 32 bar, max temp. 238°C


• Elektrodställ med flänsanslutning
Typ A, utan skyddsrör
DN 65 – 150, PN 16 – 40
Typ B, med skyddsrör
DN 65 – 150, PN 16 – 40
Typ C, med skyddsrör och vibrationsstöd
DN 65 – 150, PN 16 – 40


• Vid beställning ange;


Lågnivåskydd ERK-S”, manöverspänning, elektrodlängd, max
tryck samt kabellängd.


• Specialkabel VSK 4 X 0,75 + skärm
• Måttskiss se sid 10
• Litet rack, väggkapsling
• Elektrod se sid 6 (ENT 220)
• Elektrodställ se sid 7


• Godkännande: CE märkt som lågnivåskydd AFS 2016:1 (PED),
Katetergi IV och EN 12952-11, 12953-9
Kiwa Inspecta, EU typ gransknings intyg, modul B,
20-1004663-103.


Kiwa Inspecta, Intyg på kvalités intyg, modul D
RoHS 2015_863_EU
