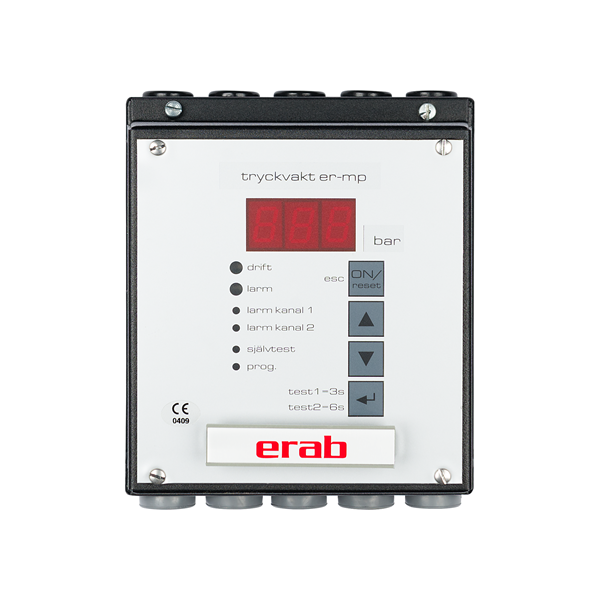

Tryckvakt ER-mp

Självövervakande redundant tryckvakt

  • Typgodkänd av Inspecta enligt EC directive 97/23/EC, EN 12953-9, EN 12952-11, modul B, kategori 4, certifikat no 09-798049-01
  • Skall användas i ång- och värmesystem enligt gällande föreskrifter
  • Tryckvakt med självövervakande funktion och redundant uppbyggd
  • Kräver dubbla tryckgivare typ trycktransmitter 4-20 mA
  • Övervakar pannans max tillåtna tryck
  • Vid larm stoppas pannans energitillförsel
  • Slutande kontakt för pannmanöver säkerhetskrets 230V
  • Ärvärdesutgång för extern visning (ej reglering) 4-20 mA
  • Visar ärvärde på panntryck i display för givare 1 och 2.
  • På begäran visas bryttryck/maxtryck i display.
  • Kan kombineras med Erab:s övriga självövervakande vakter för temperatur, flöde och nivå.

Produktinformation

Matning

230VAC ± 10 %, 50Hz ± 1 Hz.
Avsäkrad till max 6 Amp.

Larmrelä

230VAC ± 10 %, 50Hz ± 1 Hz alt. 24VDC ± 10 % . 6 Amp.

Kapslingsklass

Styrning: IP 54.
Givare: IP 67.

Omgivningstemperatur i drift

Tryckvakt ER-mp: + 0°C till + 55°C ej kondenserande.

4-20 mADC tryckgivare kanal 1

Utspänning +9 till +19VDC.
Utström 30 mADC max.
Överströmskyddad samt underspänningsövervakad.
Ingångsresistans (Plint 2): 150 Ohm.

4-20 mADC tryckgivare kanal 2

Utspänning +9 till +19VDC.
Utström 30 mADC max.
Överströmskyddad samt underspänningsövervakad.
Ingångsresistans (Plint 5): 150 Ohm.

Mätonoggranhet

Tryckgivare
4 - 20mA: ± 2 % av spannet plus ± 1 % av full skala.

(*) Största värdet gäller samt-10% gäller på max inställbart värde.

4-20 mADC ärvärdes utgång

Utström (Plint 7, 8): 4 till 20 mADC.
Belastningsresistans: 150 Ohm (100 - 400 Ohm).
Onoggranhet: ± 3 % av full utsignal vid 150 Ohm.
Endast skärmad föreskriven kabel får användas.

Övrigt

Styrningen uppfyller kraven i RoHS-direktivet 2002/95/EG.
