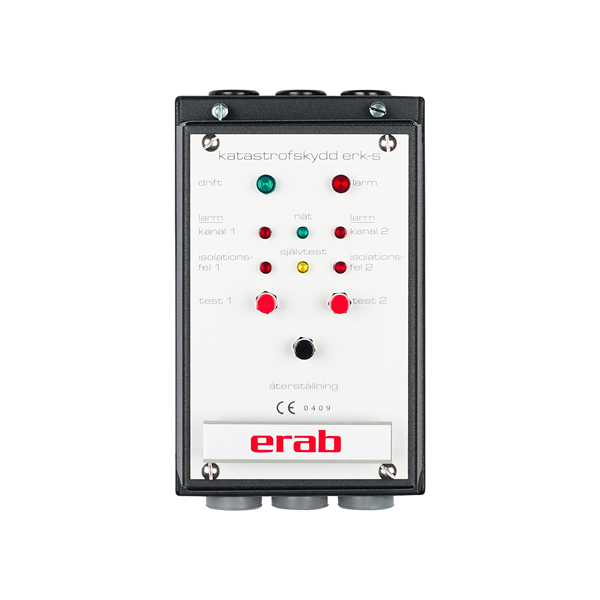

ERK-s

Självövervakande katastrofskydd

Katastrofskyddet är CE-märkt enligt 97/23/EC (PED)
Möjliggör förlängd tillsynsintervall efter dispensansökan hos Arbetarskyddsstyrelsen.
Övervakar vattennivån i panna med ångdom/ångutrymme likväl som toppfyllda system.
Vid larm stoppas pannans energitillförsel.
Potentialfri växlande larmkontakt.
Återställning av larm kan ske tidigast efter 6 sekunder, förutsatt att tryckknappen först intagit sin neutrala startpossition.
Funktionsfördröjning på 10 sek. förhindrar tjuvutlösningar, vid skvalp och ev. luft i systemet.
Vid spänningsbortfall längre än 10 sek löser katastrofskyddet ut. Manuell återstart krävs.
Katastrofskyddet är ett s k självöver- vakande (self-monitoring) katastrofskydd. Elektroniken består av en redundant (tvåkanals-) konstruktion, som är felsäker (fail-safe).
Katastrofskyddet löser ut vid: låg vattennivå, kabelavbrott till skyddsjord, kabelavbrott till nivåelektrod, isolationsfel ex. vid beläggning på nivåelektroden, eller vid fel som upptäcks vid självtesten.
Arbetar med 1 st specialelektrod Ent 220.
Katastrofskyddet utför sin självtest 1 gång var annan timme, under ca 10 sekunder.
Följande testas: självtestens funktion, att katastrofskyddets dubbla utgångsreläer växlar, funktionen på kanal 1 och 2, funktion vid kabelavbrott, funktion vid isolationsfel samt alla ingående komponenter som styr skyddsfunktionen.

Produktinformation

Typ Ent 220, anslutning 20, (3/4") max-tryck 32 bar, max temp. 238 °C.

Typ A, utan skyddsrör DN 65 - 150, PN 16 - 40

Typ B, med skyddsrör DN 65 - 150, PN 16 - 40

Typ C, med skyddsrör och vibrationsstöd, DN 65 - 150, PN 16 - 40

Katastrofskydd ERK-S, manöverspänning, elektrodlängd, max tryck samt kabellängd

VSK 4 X 0,75 + skärm
