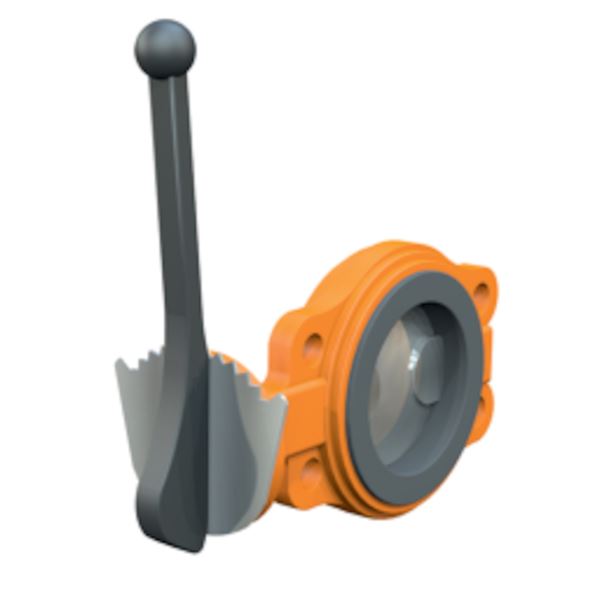

Helt tett spjeldventil av høy kvalitet med skive laget av alubron og fast vulkanisert NBR gummiforing. Semi-LUG design. Også egnet for vakuum og som endeventil med håndspak, snekkegir eller aktuator.
For avstengning og regulering. Varmt og kaldt vann:
- Varme- og kjølesystemer
- Glykolblandet vann
- Bademuligheter
- Vakuum
- Nøytrale gasser
NBR-gummi: Kaldt vann, pulver, hydrokarbonforbindelser med maksimalt 30 % aromater ved +20 °C, luft og nøytrale gasser.
PSB.2 Roterende spjeldventiler
AFS 2016:1, AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Sundahus: B
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJL-250 (GG25) |
| 2 | Spjeldskive | Aluminiumbronse |
| 3 | Fôr | NBR (nitrilgummi) |

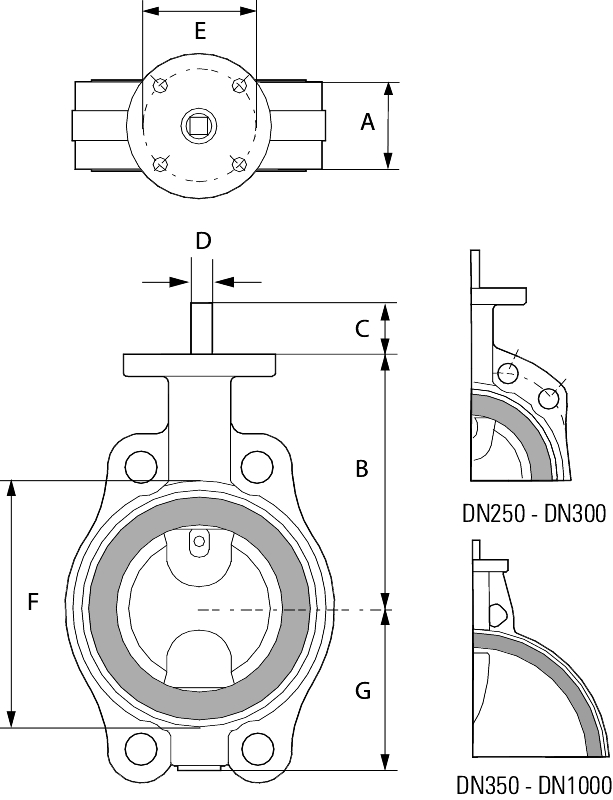

Dimensjonsområde (DN): 50 - 2200
| DN | |
|---|---|
| A | |
| B | |
| C | |
| Netto vekt (kg) | 0 |
Helt tett vedlikeholdsfri spjeldventil med sentralt plassert skive, delt spindel, helhus med fast vulkanisert gummiforing i karosseriet som eliminerer risikoen for sprekkkorrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flenspakning. Produksjonsprosessen sikrer utmerket tetning og økt levetid ettersom slitasje på foringen er eliminert. Spjeldskivens profil er avgjørende for å oppnå gode strømningsegenskaper, noe som på sikt fører til minimering av energitap. Ventilen er tett uansett strømningsretning.
Ventilhus med SEMI-LUG monteringsører for ensidig montering
AT 2310 og AT 2311 er utstyrt med monteringsører opp til DN 300. Hullutforming iht. PN16 opp til DN 200 og PN10 for DN250-300.
AT 2312, AT 2313 og AT 2314 er utstyrt med monteringsører opp til DN 200.
Denne utformingen gjør at ventilen opprettholder sin tettefunksjon også med ensidig flensmontering, for eksempel som endeventil.
Gassskive og akseltapper er forbundet med en eller flere sterke koniske tapper.
Spjeldventil AT 2310-11 DN 50-200 leveres som standard med høy spindelhals for overisolering Lengde etter SS-EN 558
Toppflens i henhold til ISO 5211.
Standard overflatebehandling klasse C3 iht. ISO 12944.
Ved montering utendørs der det er betydelige mengder luftforurensning eller en moderat mengde salt som i industri og kystområder,
uten regnbeskyttelse anbefales klasse C4.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Aluminiumbronse, Støpejern, Gummi
Inkludert materialkode: Støpejern GJL-250 (GG25), NBR (nitrilgummi)
Temperatur (°C): 0 - 90
Trykklasse (PN): 10 - 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
BK04-kode: 20706 Vridspjäll
Produktfarge: RAL 2000 - Gul oransje
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Ventilen er beregnet for å monteres mellom flenser, uten pakninger, og der det er mulig med akslingene i horisontal posisjon, unngå å montere ventilen med akselen nedover. Ved montering på en side skal ikke bolter og muttere trekkes til med høyere tiltrekkingsmoment enn angitt i tabellen i den aktuelle standarden. Ventilen må trenes regelmessig for å unngå opphopning av skitt som kan føre til lekkasje.
Sertifikat - CE (PDF-fil, 1,1 MB)
