Heltettende dreiespjeldventil av høy kvalitet med spjeldplate i rustfritt stål og vulkanisert gummifôr i NBR. Semi-LUG-design. Også egnet for vakuum og som endeventil med håndspak, snekkegir eller aktuator. Med høy hals for overisolering.
| Artikkelnummer | Antall | |||
|---|---|---|---|---|
| AT 124771 |
For utkobling og regulering. Varmt og kaldt vann:
- Varme- og kjølesystemer
- Vakuum
- Nøytrale gasser
NBR-gummi: Kaldt vann, pulver, hydrokarbonforbindelser med maks. 30 % aromater ved +20 °C, luft og nøytrale gasser.
PSB.2 Roterende spjeldventiler
Dreiespjeldventil AT 2310, med hus i gråjern og i huset vulkanisert foring av NBR/EPDM og spjeld av rustfritt/syrefast stål.
AT 2310S med spak som standard til og med DN150,

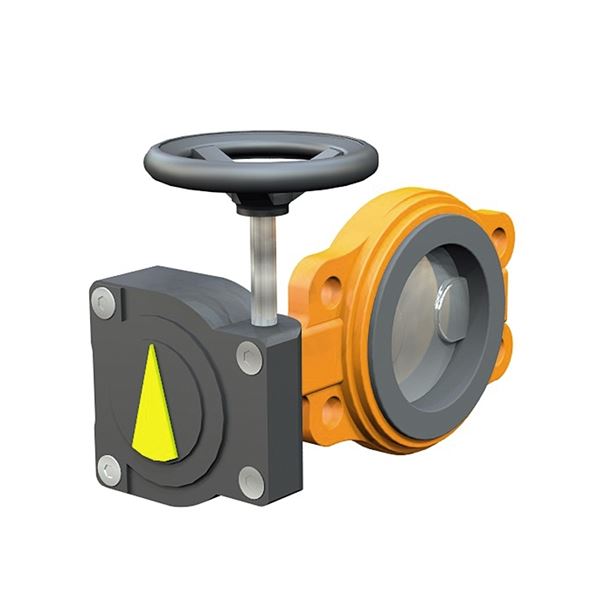

AT 2310V med gir som standard fra og med DN200.
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Fabrikat, DN, PN, materiale i henhold til SS-EN 19
Dimensjonsområde (DN): 50 - 2200
Fulltettende, vedlikeholdsfri dreiespjeldventil med sentralt plassert spjeldskive, delt spindel, komplett ventilhus med internt vulkanisert gummifôr som eliminerer risikoen for spaltekorrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flensepakning. Produksjonsprosessen sikrer utmerket tetning og økt levetid ettersom slitasje på fôret elimineres. Spjeldskivens profil er avgjørende for å oppnå gode strømningsegenskaper, noe som på sikt fører til minimalt energitap. Ventilen er tett uansett strømningsretning.
Ventilhus med SEMI-LUG festeører for ensidig montering
AT 2310 er utstyrt med festeører opp til DN 300. Hullmønster iht. PN16 opp til DN 200 og PN10 for DN 250-300.
Spjeldskiven og akseltappene er forbundet med en eller flere kraftige koniske tapper.
Dreiespjeldventil AT 2310 DN 50-200 leveres som standard med høy spindelhals for overisolering. Konstruksjonslengde i henhold til SS-EN 558.
Toppflens i henhold til ISO 5211.
Standard overflatebehandling klasse C3 iht. ISO 12944.
For utendørs installasjon der det er betydelige mengder luftforurensning eller moderate mengder salt, for eksempel i industri- og kystområder,
uten regnbeskyttelse, anbefales klasse C4.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern, Rustfritt stål, Gummi
Inkludert materialkode: Rustfritt stål AISI 431 (1.4057), Støpejern GJL-250 (GG25), NBR (nitrilgummi)
Temperatur (°C): 0 - 90
Trykklasse (PN): 10 - 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
BK04-kode: 20706 Vridspjäll
Produktfarge: RAL 2000 - Gul oransje
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Ventilen er beregnet på å monteres mellom flenser, uten pakninger, og om mulig med akslene i horisontal stilling, med minstemål for spjeldbevegelse som vist nedenfor:
Ved ensidig montering skal bolter og muttere ikke trekkes til med høyere tiltrekkingsmoment enn angitt i tabellen. Ventilen skal brukes regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
