Dreiespjeldventil AT 2310-

Bruksområde

For avstenging og regulering. Varmt og kaldt vann:
- Varme og kjølesystemer
- Vakuum
- Nøytrale gasser
NBR-gummi: Petroleumsprodukter

AMA-tekst

PSB.2 Roterende spjeldventiler

Dreiespjeld AT 2310, med hus av støpejern og påvulkanisert tetning av NBR/EPDM samt disk av syrefast stål
AT2310S med spak standard t.o.m. DN150
AT2310V med gir standard f.o.m. DN200

Kvalitetssikring

AFS 2016:1, AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN, materiale

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 43126

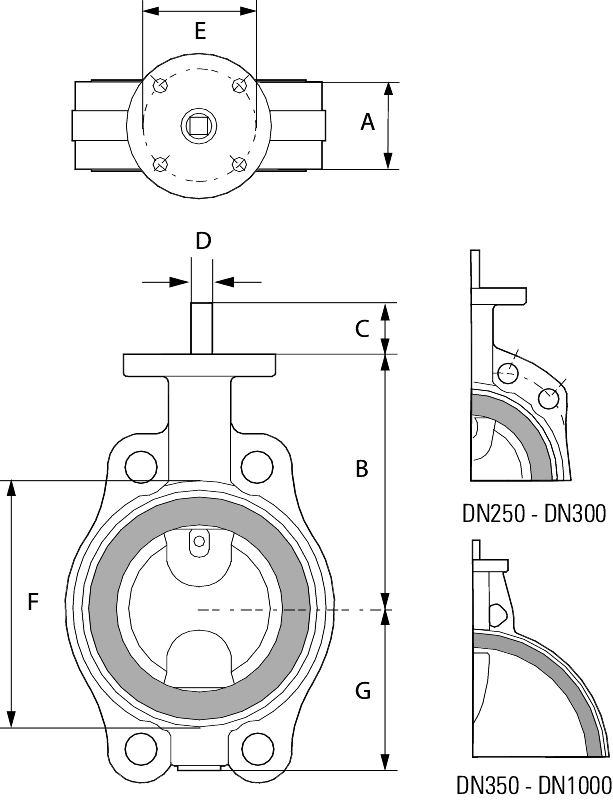

Mål og vekt

Dimensjonsområde (DN): 50 - 2200

Funksjon og design

Vedlikeholdsfri dreiespjeld med konsentrisk spjeld, delt spindel, helt hus med påvulkanisert gummitetning som eliminerer risikoen for korrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flenspakning. Profilen på spjeldet er avgjørende for å oppnå gode flow-egenskaper. Ventilen er tett uavhengig av flow-retning.

Tekniske data

Hovedmateriale: Støpejern

Hovedmaterialets kode: Støpejern GJL-250 (GG25)

Inngående materialer: Støpejern, Rustfritt stål, Gummi

Inkludert materialkode: Rustfritt stål AISI 431 (1.4057), Støpejern GJL-250 (GG25), NBR (nitrilgummi)

Temperatur (°C): 0 - 90

Trykklasse (PN): 10 - 16

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)

BK04-kode: 20706 Vridspjäll

Produktfarge: RAL 7038 - Agat grå

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Ventilen er beregnet for å monteres mellom flenser, uten pakninger, og der det er mulig med akslingene i horisontal posisjon, unngå å montere ventilen med akselen nedover. Ved montering på en side skal ikke bolter og muttere trekkes til med høyere tiltrekkingsmoment enn angitt i tabellen i den aktuelle standarden. Ventilen må trenes regelmessig for å unngå opphopning av skitt som kan føre til lekkasje.
