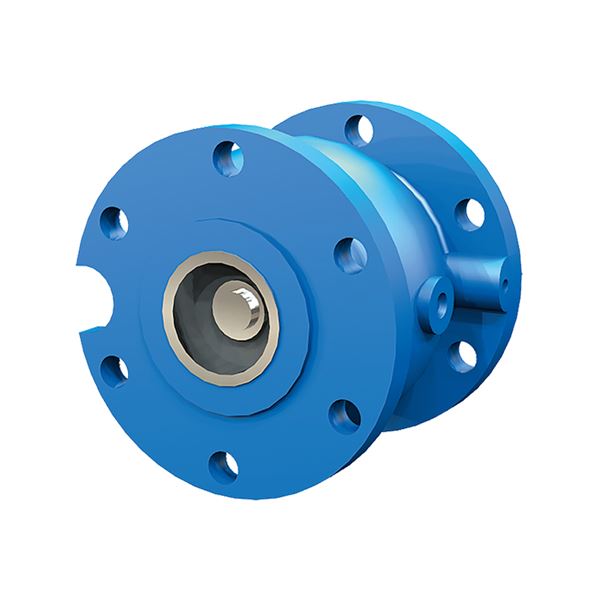

Tilbakeslagsventil med fjærbelastet kjegle av støpejern/nitrilgummi med flenser. Brukes hovedsakelig til kaldt- og varmtvann, trykksystemer, varme- og kjølesystemer, vanningsanlegg, pumpeinstallasjoner og vannfordeling.
| Dimensjonsområde (DN) | 40 - 500 |
|---|---|
| Trykklasse (PN) | 10 - 16 |
| Temperatur (°C) | -10 - 100 |
| Hovedmateriale | Støpejern |
Tilbakeslagsventil for hovedsakelig:
- Kaldt og varmt vann
- Trykkøkende systemer
- Varme- og kjøleanlegg
- Vanningsanlegg
- Pumpeinstallasjoner
- For distribusjon av vann
PSE.31 Tilbakeslagsventiler i væskesystemer
Tilbakeslagsventil AT1161, DN..., med hus og plugg i gråjern og fjær i rustfritt stål. Utstyrt med G1/2 kontrollutløp og flenser PN..... Overflatebehandlet med pulverepoksy.
PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, DN, PN, materiale og strømningshastighet.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 48297
Sundahus: B
Meldepliktig i henhold til REACH

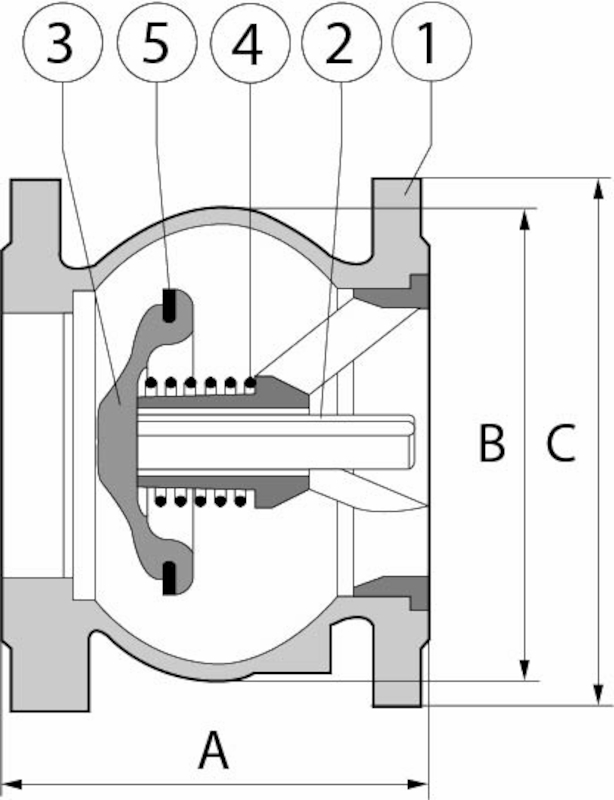

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus DN40-400* | Støpejern GJL-250 (GG25) |
| 2 | Lager | Bronse (CuSn4Zn2PS) |
| 3 | Kjegle DN40 | Messing (CuZn40Pb2) (CW617N) (2.0402) |
| 4 | Fjær | Rustfritt stål |
| 5 | Myk tetning | EPDM (etenpropengummi) |
| 6 | Føring DN40 | Messing (CuZn40Pb2) (CW617N) (2.0402) |
| 7 | Ventilhus DN500* | Støpejern GJS-400-15 (GGG40) |
| 8 | Konus DN50-65 | Bronse (CuSn4Zn2PS) |
| 9 | Konus DN80-400* | Støpejern GJL-250 (GG25) |
| 10 | Konus DN500* | Støpejern GJS-400-15 (GGG40) |
Dimensjonsområde (DN): 40 - 500
Fjærbelastet. Kan monteres i alle monteringsposisjoner og stenger før mediestrømmen reverseres. Svært lavt trykkfall. God tetningsevne ved både lave og høye trykk. Avbøter
trykkstøt ved f.eks. pumpestopp. Ventilen er utstyrt med to G1/2-pluggede kontrollutganger.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern
Inkludert materialkode: Støpejern GJL-250 (GG25)
Temperatur (°C): -10 - 100
Trykklasse (PN): 10 - 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010596 - Tilbakeslagsventil av innklemmingstype
BK04-kode: 20711 Backventiler
MagiCAD Link: https://redir.magicloud.com/product/fa6c26eb-d4f2-41b4-8fc6-41e7e78ca0dd
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Strømningsretning: Enveis
Mulig monteringsposisjon: Vertikal, horisontal
Kan monteres i en hvilken som helst innfelt posisjon. Bør plasseres minst 3-5 x DN fra andre rørdeler, rørbend og lignende. Dette for å unngå en turbulent strømning gjennom tilbakeslagsventilen.
Sertifikat - CE (PDF-fil, 1,2 MB)
