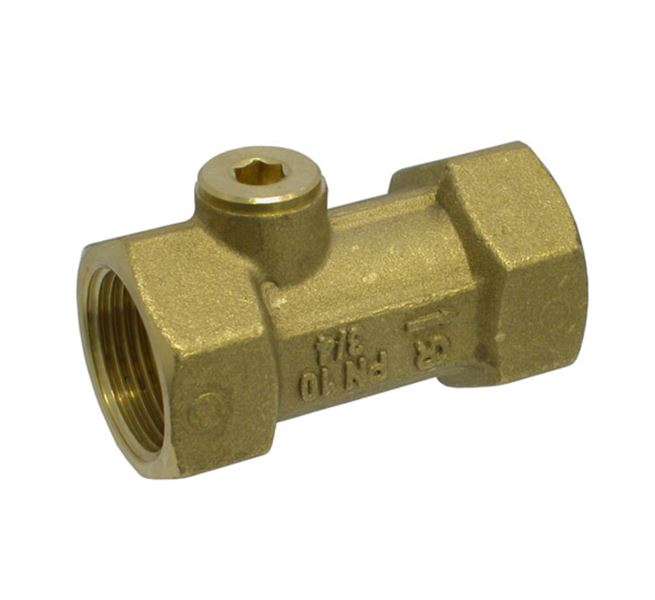

Kontrollerbar tilbakeslagsventil type EA for væskekategori 2 i henhold til NS-EN 1717.
| Dimensjonsområde (DN) | 10 - 50 |
|---|---|
| Trykklasse (PN) | 10 |
| Temperatur (°C) | 0 - 95 |
| Hovedmateriale | Messing |
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Antall | |
|---|---|---|---|---|---|---|
| AT 121054 | Med fjær | 15 | 10 | 5 - 65 | 2024-11-25 | |
| AT 121055 | Med fjær | 20 | 10 | 5 - 65 | 2024-11-25 | |
| AT 121056 | Med fjær | 25 | 10 | 5 - 65 | 2024-11-25 | |
| AT 121057 | Med fjær | 32 | 10 | 5 - 65 | 2024-11-25 | |
| AT 121058 | Med fjær | 40 | 10 | 5 - 65 | 2024-11-25 | |
| AT 121059 | Med fjær | 50 | 10 | 5 - 65 | 2024-11-25 |

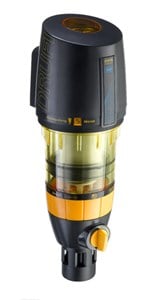

Tilbakespylingsfilter fra SYR enten med trykkreduksjonsventil (DFR) eller uten (FR). Oppfyller europeiske…
Velg
Viridi reduksjonsventil i avzinkningsherdet blyfri messing (under 0,2% bly) Trykk på utløp justerbar…
Velg
Lav hals, full boring, innvendig gjenge og stålhåndtak. Viridi kuleventiler i avzinkningsbestandig…
Velg
Tilbakespylingsfilter fra SYR enten med integrert trykkreduksjonsventil (DFR) eller kun som filter…
VelgFor å beskytte drikkevannssystemet innvendig og utvendig mot tilbakeslag fra hevert og overtrykk. Kontrollerbar tilbakeslagsventil type EA for væskekategori 2.
PSE.31 Tilbakeslagsventiler i væskesystemer
Regulerbar tilbakeslagsventil av avzinkningsherdet messing AT 1159-... innvendig gjenge
AFS 2016:1, 8 paragraf, Væskekategori 2, NS-EN 1717
Beskyttelsesdeksel for væskekategori 2. Tilbakeslagssikringen er av type EA i henhold til NS-EN 1717.
Produktmerking: Fabrikat, materiale, dimensjon og pil som viser strømningsretningen.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 48998
Sundahus: C-
Meldepliktig i henhold til REACH
REACH dato: 2024-09-23
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Messing |
| 2 | Tetningsring | Messing (CuZn36Pb2As) (CW602N) |
| 3 | Kjegle med føring | EPDM (etenpropengummi) |
| 4 | Fjær |
Dimensjonsområde (DN): 10 - 50
| DN | A | B | C | Netto vekt (kg) |
|---|---|---|---|---|
| 15 | 46 | 25 | 15.5 | 0.1 |
| 20 | 62 | 32 | 20.5 | 0.23 |
| 25 | 73.5 | 40 | 22.5 | 0.336 |
| 32 | 84 | 50 | 25 | 0.5 |
| 40 | 101 | 55 | 29 | 0.75 |
| 50 | 112.5 | 66 | 28.5 | 0.95 |
Ventilen har en fjærbelastet kjegle, noe som betyr at den kan monteres i alle monteringsposisjoner og at den stenger før strømningsretningen reverseres. For at tilbakeslagsventil 1159 skal oppfylle kravet i henhold til NS-EN1717 som beskyttelsesmodul type EA, må det alltid monteres en avstengningsventil like før tilbakeslagsventilen. Dette er nødvendig for at inspeksjon skal være mulig.
Tilbakeslagsventilen tilhører type EA og gir beskyttelse for væsker opp til og med kategori 2. Ventilen har et utløp oppstrøms som er utstyrt med en plugg. Utløpet brukes til å kontrollere tilbakeslagsventilens funksjon og tetthet.
Hovedmateriale: Messing
Hovedmaterialets kode: Messing avzinkningshärdig (DZR)
Inngående materialer: Messing, Rustfritt stål, Plast, Gummi
Inkludert materialkode: Rustfritt stål 304 (1.4301), Messing avzinkningshärdig (DZR), NBR (nitrilgummi)
Temperatur (°C): 0 - 95
Trykklasse (PN): 10
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC011469 - Tilbakeslagsventil
BK04-kode: 20711 Backventiler
MagiCAD Link: https://redir.magicad.cloud/product/5a46b552-c584-4c19-a67d-f193bdd5865a
Strømningsretning: En-veis
Mulig monteringsposisjon: Horisontal
Ved behov for større dimensjon, velg den regulerbare tilbakeslagsventilen AT 1161. Tilbakeslagsventilene er konstruert med flens DN 50-200. For at denne tilbakeslagsventilen skal oppfylle kravet i henhold til NS-EN1717 som beskyttelsesmodul type EA, må det alltid monteres en avstengningsventil like før tilbakeslagsventilen.
