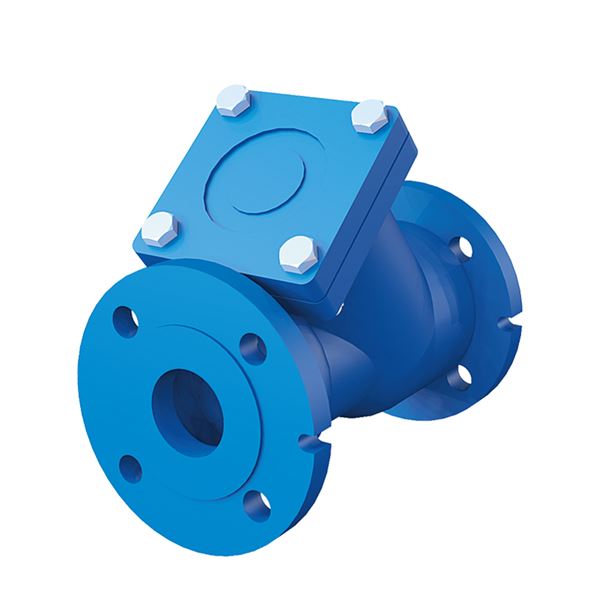

Tilbakeslagsventil, type kule, for avløpsvann, forurenset vann, sandholdig vann og viskøse medier.
| Dimensjonsområde (DN) | 50 - 350 |
|---|---|
| Trykklasse (PN) | 10 |
| Temperatur (°C) | -10 - 80 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Antall |
|---|---|---|---|---|
| AT 124697 | -10 - 80 |
Tilbakeslagsventil for hovedsakelig
- avløpsvann
- forurenset vann
- sandholdig vann
- viskøse medier
PSE.33 Tilbakeslagsventiler i avløpsvannsystemer
Tilbakeslagsventil type kule AT 1166, DN ... i duktilt jern, PN 10.
PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Fabrikat, DN, PN, materiale og strømningshastighet.
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 122552

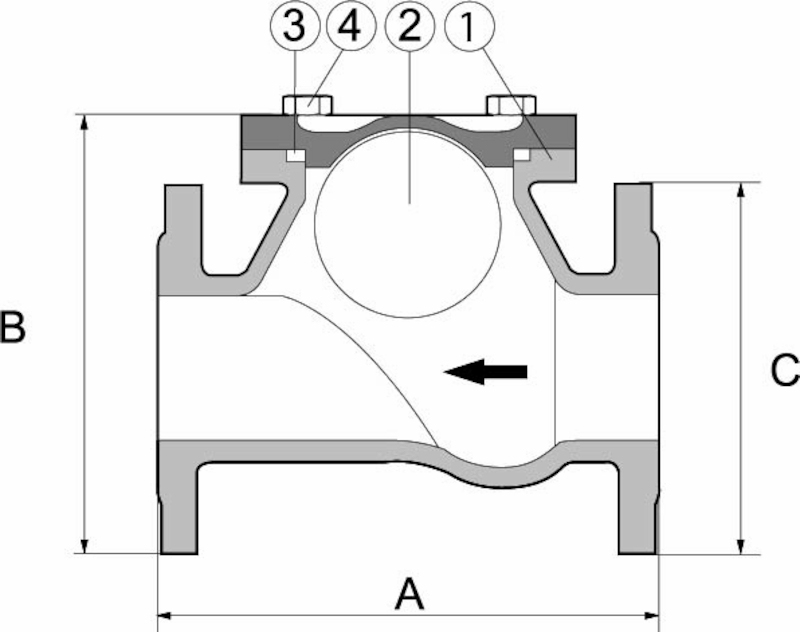

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJS-400-15 (GGG40) |
| 2 | Kule DN50 til 100 | Aluminium |
| 3 | Tetning | NBR (nitrilgummi) |
| 4 | Bolter | Rustfritt stål |
| 5 | Kule DN125-350 | Støpejern GJS-400-15 (GGG40) |
| 6 | Beleggkule | NBR (nitrilgummi) |
Dimensjonsområde (DN): 50 - 350
Tilbakeslagsventilen, type kule, er konstruert for urene og tyktflytende væsker. På grunn av kulens selvrensende funksjon har lukkesystemet uhindret gjennomstrømning uten risiko for blokkering. Dette gjør ventilen spesielt egnet for avløpsvanninstallasjoner.
- Svært lavt trykkfall
- Støyfri
- Robust
- Pålitelig i drift
-Tetthet oppnås ved hjelp av gummibelegget på kulen.
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Seigjern
Inkludert materialkode: Støpejern GJS-400-15 (GGG40)
Temperatur (°C): -10 - 80
Trykklasse (PN): 10
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011469 - Tilbakeslagsventil
BK04-kode: 20711 Backventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Ved vertikal installasjon skal strømmen være stigende. Vertikal installasjon er å foretrekke. Ved horisontal montering skal kulehuset være over rørets senterlinje. Merk at ved horisontal montering er åpningstrykket nær null, noe som kan føre til en forsinkelse i lukkingen ved lav returstrøm.
Tilbakeslagsventilen, type kule, skal installeres med strømningen i retning av den innstøpte strømningspilen. Ved vertikal montering skal strømningsretningen være stigende. Vertikal montering er å foretrekke. Ved horisontal montering skal kulehuset være over rørets senterlinje. Merk at ved horisontal montering er åpningstrykket nær null, noe som kan føre til forsinket lukking ved lav returstrøm.
