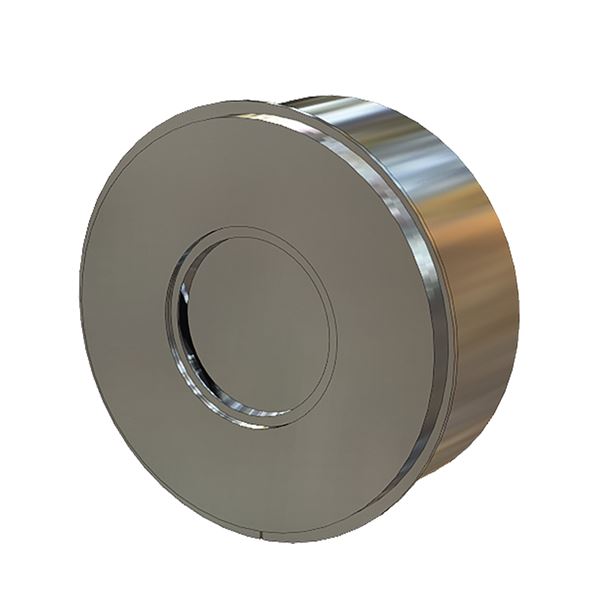

Fjærbelastet tilbakeslagsventil i rustfritt stål, type disk, for ulike bruksområder, for klemming mellom flenser. Myk tetning eller metallisk tetning.
| Dimensjonsområde (DN) | 15 - 200 |
|---|---|
| Trykklasse (PN) | 6 - 40 |
| Temperatur (°C) | -10 - 400 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Antall | |
|---|---|---|---|---|---|---|
| AT 107148 | Metallisk tetning | 50 | 40 | -10 - 400 | Forespørsel | Tilbud |
| AT 124728 | Metallisk tetning | 200 | 16 | -10 - 400 | Forespørsel | Tilbud |
| AT 124724 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 124725 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 124726 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 107146 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 107149 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 107151 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 107153 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 124722 | -10 - 400 | Forespørsel | Tilbud | |||
| AT 124723 | -10 - 400 | Forespørsel | Tilbud |
Tilbakeslagsventiler type disk er egnet for ulike bruksområder og væsker. AT 1174 brukes til varmtvann, hetvann, korrosive væsker og gasser, damp, olje og hetolje.
PSE.31 Tilbakeslagsventiler i væskesystemer
Tilbakeslagsventil type disk AT1174..., DN... med hus i rustfritt stål og skive og fjær i rustfritt stål. For klemming mellom flenser.
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Materialsertifikat 3.1 og sertifikater fra flere klassifiseringsselskaper kan tilbys.
Produktmerking: Fabrikat, DN, PN, materiale, mulig myk tetning og strømningsgap.
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 108757
Sundahus: A

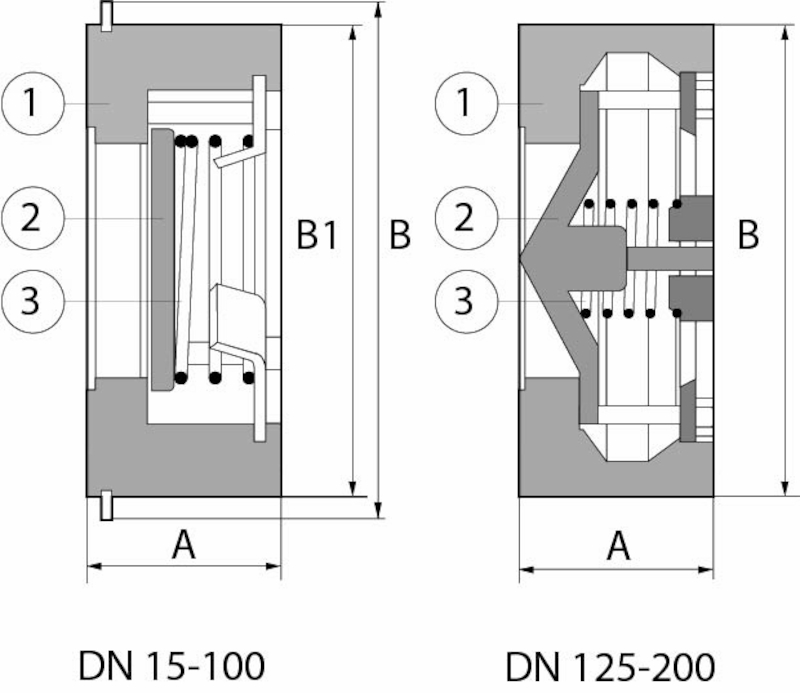

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Rustfritt stål (1.4006) |
| 2 | Kegleplate (DN15-100) | Syrefast stål AISI 316Ti (1.4571) |
| 3 | Fjær | Syrefast stål AISI 316Ti (1.4571) |
| 4 | Kuleplate (DN125-200) | Rustfritt stål (1.4006) |
Dimensjonsområde (DN): 15 - 200
Tilbakeslagsventil type disk er fjærbelastet, noe som betyr at den stenger før mediestrømmen reverseres. Dette gir raskere lukking og reduserer risikoen for trykkstøt.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Rustfritt stål (1.4006)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Rustfritt stål (1.4006)
Temperatur (°C): -10 - 400
Trykklasse (PN): 6 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010596 - Tilbakeslagsventil av innklemmingstype
BK04-kode: 20711 Backventiler
MagiCAD Link: https://redir.magicloud.com/product/5b9a4cf5-abf8-4965-b8ac-ff538e2e02dc
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Vertikal montering kun mulig ved stigende strømning.
- Ventilene er vedlikeholdsfrie.
- Bør ikke plasseres for nærme pumper og rørbøyer. Se anbefalte minsteavstander i manualen.
Trykk og temperaturdiagram (PDF-fil, 455 kB)
