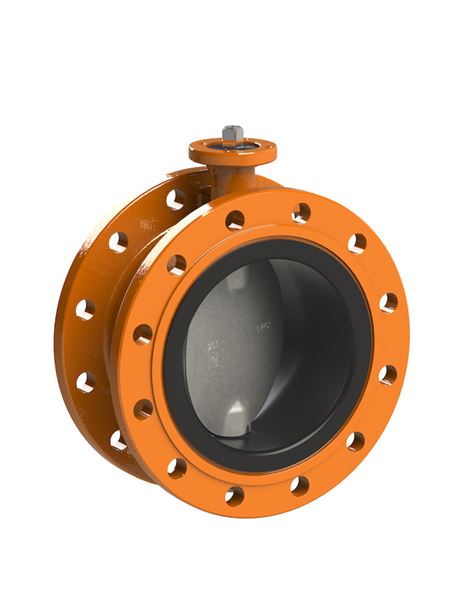

EVFS-i Dreiespjeld Flenset
Hus: GGG40
Disk: Duplex
Liner: EPDM
Dreiespjeld AT2343B er en høykvalitets ventil som er perfekt for avstengning og regulering av varmt og kaldt vann, glykolblandet vann, sjøvann, vakuum og nøytrale gasser. Den er produsert av seigjern og har vulkanisert sete som gir lang levetid. Ventilen har lavt dreiemoment og lavt trykkfall. EPDM-gummien som anvendes i ventilen passer for varmt vann, luft, nøytrale gasser, visse organiske syrer, visse alkoholer og ikke minst sjøvann. Anslutningen er flenset iht. EN1092. Velg dreiespjeld AT2343B for pålitelig og effektiv funksjon.
| Dimensjonsområde (DN) | 40 - 300 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | -20 - 110 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Manøvrering | Korrosjonsklasse | Antall | |
|---|---|---|---|---|---|---|---|
| AT 129651 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129652 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129653 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129654 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129655 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129656 | 150 | 16 | -20 - 110 | Girboks | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
Dette produktet er en høykvalitets ventil designet for å fungere i krevende miljøer med en trykklasse på PN16. Med et imponerende temperaturområde på -20°C til 110°C, kan den brukes i et bredt spekter av industrielle applikasjoner. Ventilen er tilgjengelig i dimensjoner fra DN40 til DN600, og er konstruert med enkel installasjon og langvarig holdbarhet i tankene. Hvis du trenger en pålitelig ventil som leverer jevn ytelse og pålitelighet, er dette produktet et utmerket valg.
PSB.2 Roterende spjeldventiler
Dreiespjeldventil AT 2343B, med hus av seigjern og fastvulkaniserat tetning i EPDM samt spjeld i duplex stål. Dobbelflenset utførelse.

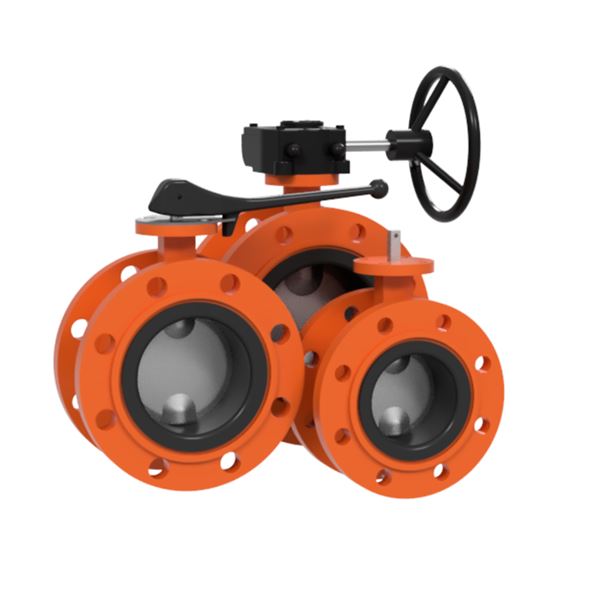

AT 2343BS med spak standard t.o.m. DN150,
AT 2343BV med gir standard f.o.m DN150
AFS 2016:1, AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Modell, DN, flens, karosserimateriale, setemateriale, skivemateriale, PS, TS, PT, testdato, serienummer, standard og AT-nummer.
REACH dato: 2023-06-14
Dimensjonsområde (DN): 40 - 300
Vedlikeholdsfrie dreiespjeld med sentrisk disk, delt spindel, helt hus med fastvulkanisert gummitetning som eliminerer risikoen for korrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flenspakning. Produksjonsprosessen sikrer utmerket tetning og forlenget levetid ettersom slitasje på tetningen elimineres. Spjeldets profil er avgjørende for å oppnå gode Kv-verdier som på sikt gir minimerte energitap. Ventilen er tett uavhengig flow-retning.
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Seigjern
Inkludert materialkode: Støpejern GJS-400-15 (GGG40)
Temperatur (°C): -20 - 110
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
BK04-kode: 20706 Vridspjäll
Produktfarge: RAL 2000 - Gul oransje
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Spindelen må ikke monteres slik at den peker nedover, da dette kan føre til lekkasje.
Ventilen skal monteres mellom flenser, uten pakninger, og der det er mulig med akslene i horisontal posisjon, unngå å montere ventilen med akselen nedover. Ved ensidig montering skal bolter og muttere ikke trekkes til med høyere tiltrekkingsmoment enn det som er angitt i tabellen i den aktuelle standarden. Ventilen bør vedlikeholdes regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
Produktdatablad (PDF-fil, 329 kB)
