EVCLS-i med Lang Hals
Hus: Seigjern (GGG40)
Disk: Syrefast (1.4021)
Liner: EPDM

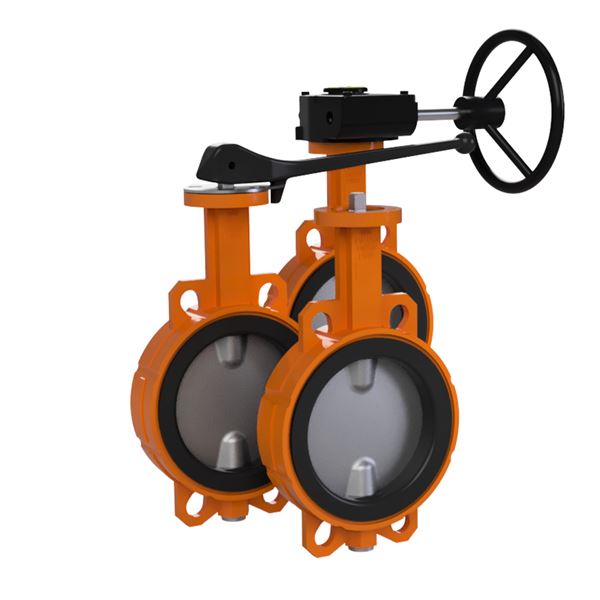

Dreiespjeld AT2311B er en høykvalitets ventil som er perfekt for avstengning og regulering av varmt og kaldt vann, glykolblandet vann, sjøvann, vakuum og nøytrale gasser. Den er produsert av seigjern og har vulkanisert sete som gir lang levetid. Ventilen har lavt dreiemoment og lavt trykkfall. EPDM-gummien som anvendes i ventilen passer for varmt vann, luft, nøytrale gasser, visse organiske syrer, visse alkoholer og ikke minst sjøvann. Anslutningen er flenset iht. EN1092. Velg dreiespjeld AT2313B for pålitelig og effektiv funksjon.
| Dimensjonsområde (DN) | 40 - 300 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | -20 - 110 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Manøvrering | Korrosjonsklasse | Antall | |
|---|---|---|---|---|---|---|---|
| AT 132024 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132025 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132026 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132027 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132028 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132029 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 132030 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131786 | 40 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131787 | 50 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131788 | 65 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131789 | 80 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131790 | 100 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131791 | 125 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131792 | 150 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131793 | 200 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131794 | 250 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 131795 | 300 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
Dette produktet er av høyeste kvalitet, med trykklasse PN16. Ventilene er egnet for temperaturer mellom -20.. 110°C. Ventilene kan leveres i størrelser (DN) fra 40 til 300, og passer perfekt til ulike applikasjoner og industrielle formål. Den er konstruert for å oppfylle de strenge kravene til pålitelighet og holdbarhet, og sikrer en effektiv og jevn strøm av væsker eller gasser. Valget av materialer og design garanterer minimalt vedlikehold og lang levetid. Ta kontroll over ditt industrielle system med vår pålitelige og robuste dreiespjeldventil.
PSB.2 Roterende spjeldventiler
Dreiespjeld AT 2311B, med hus av seigjern og hus med fastvulkanisert tetning av EPDM samt spjeld i syrefast stål
AT 2311BS med spak standard t.o.m. DN150,
AT 2311BV med gir standard f.o.m DN150
AFS 2016:1, AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Modell, DN, flens, karosserimateriale, setemateriale, skivemateriale, PS, TS, PT, testdato, serienummer, standard og AT-nummer.
REACH dato: 2023-06-14
Dimensjonsområde (DN): 40 - 300
Vedlikeholdsfritt dreiespjeld med sentrisk disk, delt spindel og helt hus med fastvulkanisert gummitetning eliminerer risiko for korrosjon og gir gode strømningsegenskaper. Gummitetningen fungerer også som flenspakning. Produksjonsmetoden sikrer utmerket tettning og økt levetid, Profilen til spjeldet er avgjørende for å oppnå gode strømningsegenskaper som virker energisparende ved lavest mulig trykktap. Ventilen er tett i begge strømningsretninger.
Ventilhuset har semi-lug design som passer flenser i PN6, PN10, PN16 og CL150.
AT2311B leveres som standard med høy hals for isolering. Byggelende ihht. EN558 -serie 20
Standard maling iht. klasse C3 (ISO 12944)
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Rustfritt stål, Gummi
Inkludert materialkode: EPDM (etenpropengummi), Rustfritt stål AISI 304 (1.4301)
Temperatur (°C): -20 - 110
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
BK04-kode: 20706 Vridspjäll
Produktfarge: RAL 2000 - Gul oransje
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Spindelen må ikke monteres slik at den peker nedover, da dette kan føre til lekkasje.
Ventilen skal monteres mellom flenser, uten pakninger, og der det er mulig med akslene i horisontal posisjon, unngå å montere ventilen med akselen nedover. Ved ensidig montering skal bolter og muttere ikke trekkes til med høyere tiltrekkingsmoment enn det som er angitt i tabellen i den aktuelle standarden. Ventilen bør vedlikeholdes regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
Produktdatablad (PDF-fil, 329 kB)
