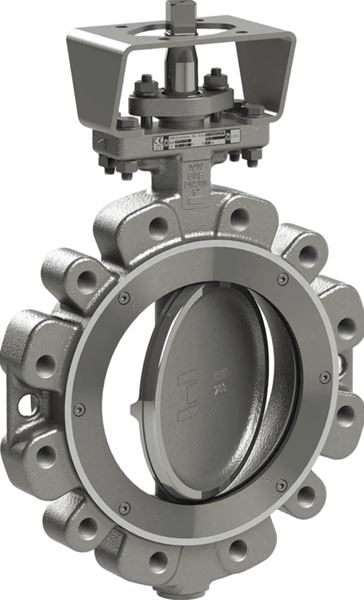

Econaxe Lug

Dreiespjeld AT2283-

Dbl. eksentrisk dreiespjeld
Hus: 316L (CF3M)
Spjeld: 316 (CF3M)
Design: Full Lug
Dreiespjeld AT2283 i lugget design kan monteres både mellom flenser og som endeventil. Ventilen brukes gjerne der det stilles krav til høyere temperatur eller hvor gummi ikke er egnet. Godt egnet for blant annet væsker, gasser, slitende og aggressive medier samt varmtvann, damp eller kjemikalier.

Dimensjonsområde (DN)50 - 600
Trykklasse (PN)6 - 16
Temperatur (°C)-40 - 300
HovedmaterialeRustfritt stål

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering Tilkobling 1 Tilkobling 2 Avs.dato Antall
AT 131777 50 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131778 65 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131779 80 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131780 100 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131781 125 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131782 150 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131783 200 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131784 250 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud
AT 131785 300 -30 - 200 Flenset DIN-EN1092 Fri aksel Flenset DIN-EN1092 Flenset DIN-EN1092 Forespørsel Tilbud

Produktinformasjon

Bruksområde

For avstengning og regulering.
For væsker, gasser, slitende og agressesive medier som:
- Prosessindustri
- Kjemisk industri
- Energiproduksjon
- Petrokjemisk industri
- Oljelagring og raffenerier

Mål og vekt

Dimensjonsområde (DN): 50 - 600

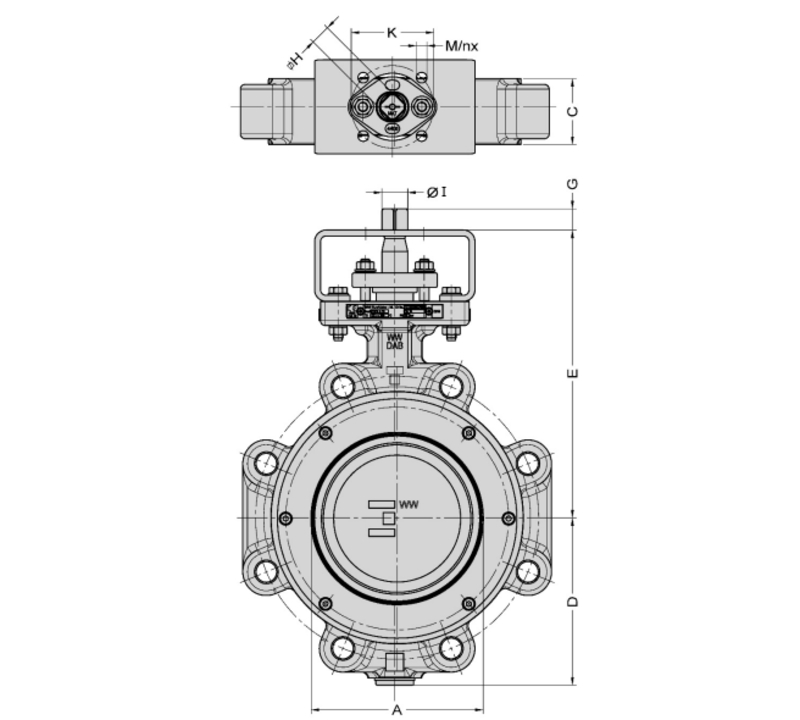

Econaxe Lug dimensions

Funksjon og design

Dreiespjeld med dobbeleksentrisk disk og todelt spindel. Utbyttbar setering ig toppflens for montering av aktuator eller gir.
Full lug for innspenning mellom flenser eller som endeventil.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -40 - 300

Trykklasse (PN): 6 - 16

Forbindelse/Tilkobling: Flenset DIN-EN1092

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Se brukermanual

Nedlastbar
