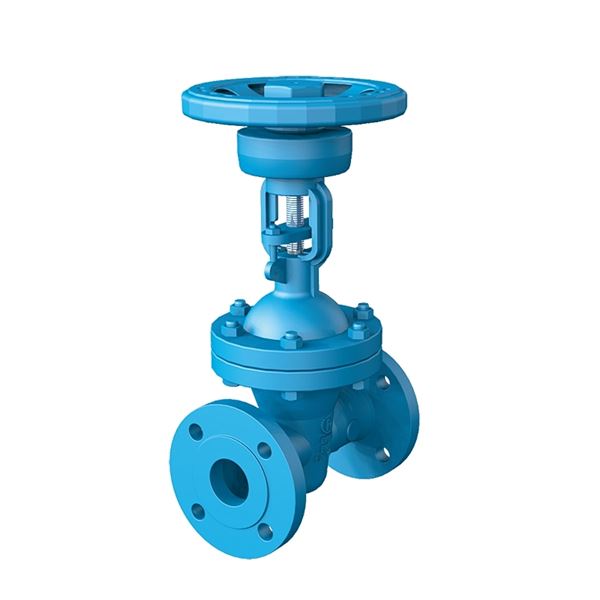

Sluseventil med håndratt AT 2429C

Sluseventil med flenser for avstengning av hovedsakelig damp, varme og varmtvann samt petroleumsprodukter. Bør ikke brukes til regulering.

Dimensjonsområde (DN)65 - 600
Trykklasse (PN)25
Temperatur (°C)-10 - 400
HovedmaterialeStål

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering Tilkobling 1 Tilkobling 2 Antall
AT 125111 65 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092
AT 102228 80 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092
AT 124943 100 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092
AT 102146 125 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092
AT 102156 150 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092
AT 102175 250 25 -10 - 400 Flenset DIN-EN1092 Håndratt Flenset DIN-EN1092 Flenset DIN-EN1092

Produktinformasjon

Bruksområde

For å stenge ned i hovedsak
- damp
- varme og varmt vann
- petroleumsprodukter
Bør ikke brukes til regulering.

AMA-tekst

PSB.61 Keilskyvespjeldventiler

Kvalitetssikring

PED 2014/68/EU, AFS 2016:1

Produktet er CE-merket

Mål og vekt

Dimensjonsområde (DN): 65 - 600

Funksjon og design

Full boring. Elastisk sete, ført i ventilhuset. Stigende, utvendig gjenget spindel. Ikke-hevende håndhjul.
Innfelt pakning i ventilhuset. Tilstrammet pakkboks når ventilen er åpen.
For differensialtrykk og dimensjoner nedenfor, bør ventilen være utstyrt med en bypass-ledning eller giroperatør for å muliggjøre rimelig betjeningskraft.
DN350 20bar
DN400 15bar
DN500 8bar
Maksimalt arbeidstrykk og temperatur
Maks 22bar ved 200C°
Maks 17bar ved 300C°
Maks 13bar ved 400C°

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Inngående materialer: Stål

Inkludert materialkode: Stål GP240GH N (1.0619)

Temperatur (°C): -10 - 400

Trykklasse (PN): 25

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC010163 - Gate valve

BK04-kode: 20708 Kilslidventiler

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal

For å unngå lekkasje i pakkboksen, umiddelbart etter oppstart, sjekk spenningen på kjertelen og ettertrekk om nødvendig.
Om nødvendig må spindelbøssingen ettersmøres.
