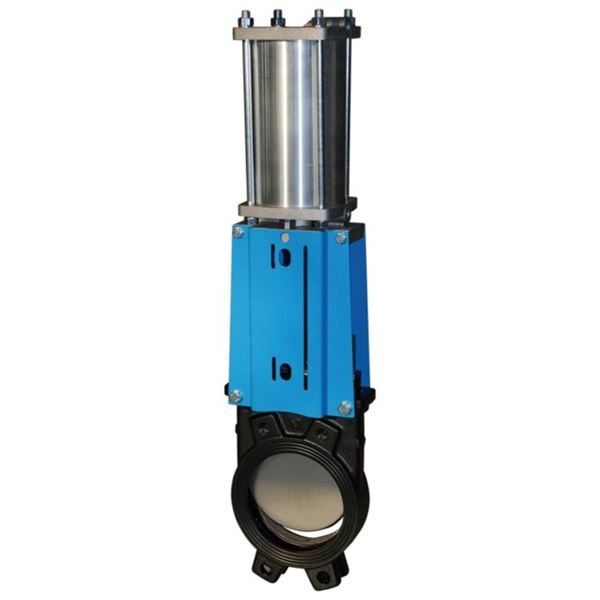

Enveis skyvespjeld med hus i støpejern og spjeld i syrefast med NBR tetninger. Wafer-type som spennes mellom flenser. Utstyrt med pneumatisk dobbeltvirkende aktuator.
| Dimensjonsområde (DN) | 50 - 500 |
|---|---|
| Trykklasse (PN) | 6 - 10 |
| Temperatur (°C) | -25 - 90 |
| Hovedmateriale | Støpejern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | Antall | |
|---|---|---|---|---|---|---|---|
| AT 105837 | 500 | 4 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105867 | 200 | 8 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105871 | 250 | 7 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105873 | 300 | 6 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105877 | 50 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105876 | 350 | 6 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105862 | 150 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105855 | 100 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105879 | 65 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105881 | 80 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
| AT 105860 | 125 | 10 | -25 - 90 | Flenset DIN-EN1092 | Aktuator | Forespørsel | Tilbud |
For avstengning og regulering av væsker og gasser (ikke damp).
NBR-gummi: Medier som inneholder hydrokarboner, vann, nøytrale gasser
Temperatur: -25°C...+90°C
Benyttes gjerne der man har behov for en rimelig ventil med fullt løp uten hindringer.
Typisk brukt til vann og avløp hvor det ikke er veldig strenge krav til tetthet.
* Vann og avløp
* Akvakultur/ fiskeoppdrett
* Vanninntak
* Renseanlegg
Produktmerking: DN, PN, Arbeidstrykk
Dimensjonsområde (DN): 50 - 500
Myktettende skyvespjeldventil som sikrer lav lekkasje. Spindelen har dobbelt lager med ikke-stigende spindel. Epoxy-lakkert hus som standard, med mulighet for påmontering av elektriske/mekaniske eller induktive endebrytere. Pakkboksen består av Kevlar, O-ring og syntetisk fiber. Selvrensende seter grunnet økning av strømningshastighet under lukking av ventilen.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -25 - 90
Trykklasse (PN): 6 - 10
Forbindelse/Tilkobling: Flenset DIN-EN1092
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Alle skyvespjeldventiler skal installeres opp til maks 45° mot vertikalen. For andre installasjonsretninger f.eks. horisontalt er det nødvendig å sikre at spesielt større dimensjoner og aktuatorer ikke står under stress. Ellers vil funksjonen til aktuatoren og tettheten til ventilen ikke kunne garanteres for. I slike tilfeller må det installeres beskyttende tiltak.
På huset til ventilen er det merket en pil som viser strømningsretning. Hvis ventilen benyttes til væske, så bør strømningsretningen følges. Ved undertrykk (vakuum) monteres ventilen med strømningsretning motsatt, altså alltid høyeste trykk nedstrøms for ventilen (pilen) så trykket sikrer at det blir trykk på tetningen.
