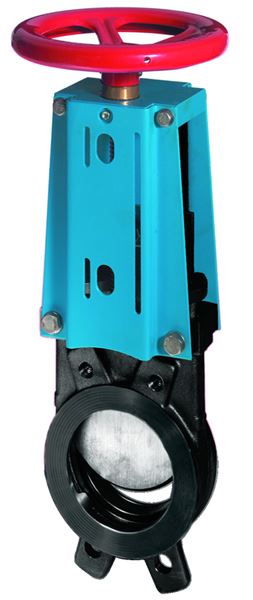

Enveis skyvespjeld med hus i støpejern og spjeld i syrefast med NBR tetninger. Wafer-type som spennes mellom flenser.
| Dimensjonsområde (DN) | 50 - 600 |
|---|---|
| Trykklasse (PN) | 6 - 10 |
| Temperatur (°C) | -25 - 90 |
| Hovedmateriale | Støpejern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | Tilkobling 1 | Tilkobling 2 | Antall |
|---|---|---|---|---|---|---|---|---|
| AT 105839 | 50 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105840 | 65 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105842 | 80 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105844 | 100 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105845 | 125 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105847 | 150 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105849 | 200 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105850 | 250 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 125268 | 300 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105852 | 350 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 105854 | 400 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 125270 | 500 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 | |
| AT 125271 | 600 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Flenset DIN-EN1092 | Flenset DIN-EN1092 |
For avstengning og regulering av væsker og gasser (ikke damp).
NBR-gummi: Medier som inneholder hydrokarboner, vann, nøytrale gasser
Temperatur: -25°C...+90°C
Benyttes gjerne der man har behov for en rimelig ventil med fullt løp uten hindringer.
Typisk brukt til vann og avløp hvor det ikke er veldig strenge krav til tetthet.
* Vann og avløp
* Akvakultur/ fiskeoppdrett
* Vanninntak
* Renseanlegg
Produktmerking: DN, PN, Arbeidstrykk
Dimensjonsområde (DN): 50 - 600
Myktettende skyvespjeldventil som sikrer lav lekkasje. Spindelen har dobbelt lager med ikke-stigende spindel. Epoxy-lakkert hus som standard, med mulighet for påmontering av elektriske/mekaniske eller induktive endebrytere. Pakkboksen består av Kevlar, O-ring og syntetisk fiber. Selvrensende seter grunnet økning av strømningshastighet under lukking av ventilen.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål 316 (1.4408)
Temperatur (°C): -25 - 90
Trykklasse (PN): 6 - 10
Forbindelse/Tilkobling: Flenset DIN-EN1092
Produktfarge: RAL 5012 - Lyse blå
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Alle skyvespjeldventiler skal installeres opp til maks 45° mot vertikalen. For andre installasjonsretninger f.eks. horisontalt er det nødvendig å sikre at spesielt større dimensjoner og aktuatorer ikke står under stress. Ellers vil funksjonen til aktuatoren og tettheten til ventilen ikke kunne garanteres for. I slike tilfeller må det installeres beskyttende tiltak.
WGM25N-Datablad.pdf (PDF-fil, 1001 kB)
