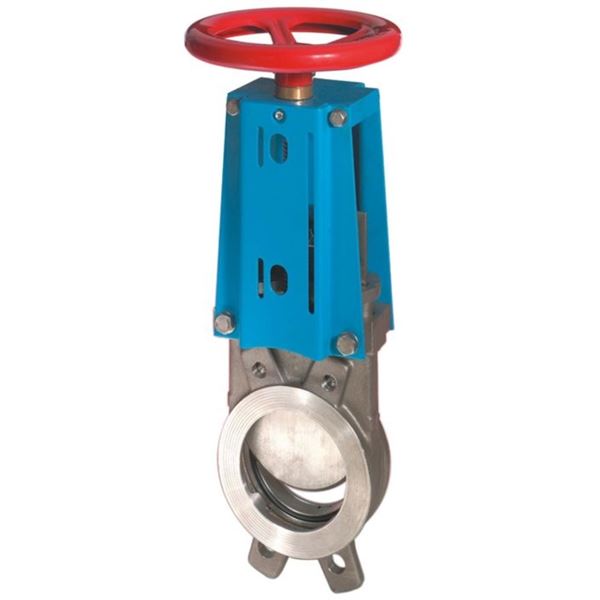

Enveis skyvespjeld med spjeld og hus i syrefast og tetning i NBR. Wafer-type som spennes mellom flenser.
| Dimensjonsområde (DN) | 50 - 500 |
|---|---|
| Trykklasse (PN) | 10 - 16 |
| Temperatur (°C) | -25 - 90 |
| Hovedmateriale | Messing, Rustfritt stål, Gummi |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | Antall | |
|---|---|---|---|---|---|---|---|
| AT 105798 | 50 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105799 | 65 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105801 | 80 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105783 | 100 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105785 | 125 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105786 | 150 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105789 | 200 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105790 | 250 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105792 | 300 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105793 | 350 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 105795 | 400 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 125275 | 450 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 125276 | 500 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
| AT 125277 | 600 | 10 | -25 - 90 | Flenset DIN-EN1092 | Håndratt | Forespørsel | Tilbud |
For avstengning og regulering av væsker og gasser (ikke damp).
NBR-gummi: Medier som inneholder hydrokarboner, vann, nøytrale gasser
Temperatur: -25°C...+90°C
PSB.3 Skyvespjeldventiler
Skyvespjeldventiler WGM16N, med ventilhus i syrefast og gummitetning i NBR samt spjeld i syrefast stål. Wafer utførelse som spennes mellom flenser.
WGM... med ratt som standard
WGP... med dobbeltvirkende pneumatisk aktuator som standard.
PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Dimensjon, trykklasse, materiale, tetning, serienummer
Dimensjonsområde (DN): 50 - 500
Myktettende skyvespjeldventil som sikrer lav lekkasje. Spindelen har dobbelt lager med spindel som ikke stiger. Epoxylakkert som standard, med mulighet for påmontering av elektriske/mekaniske eller induktive endebrytere. Pakkboksen består av Kevlar, O-ring og syntetisk fiber. Selvrensende seter grunnet økning av strømningshastighet under lukking av ventilen.
Hovedmateriale: Messing, Rustfritt stål, Gummi
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4401)
Temperatur (°C): -25 - 90
Trykklasse (PN): 10 - 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Alle skyvespjeldventiler skal installeres opp til maks 45° mot vertikalen. For andre installasjonsretninger f.eks. horisontalt er det nødvendig å sikre at spesielt større dimensjoner og aktuatorer ikke står under stress. Ellers vil funksjonen til aktuatoren og tettheten til ventilen ikke kunne garanteres for. I slike tilfeller må det installeres beskyttende tiltak.
