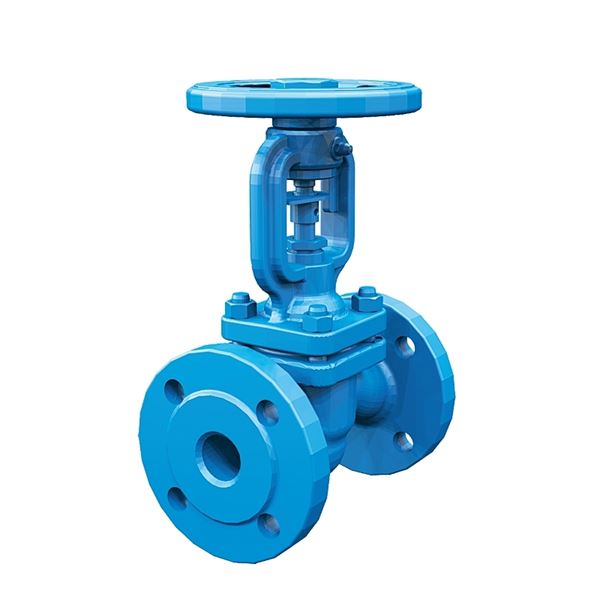

Seteventil, hus GS-C25, flens PN40. Med utvendig spindelgjenge og stigende spindel. Flate tetningsflater. Pakkboksen er trykkløs med kjeglen i helt åpen posisjon. Ventiler fra DN 125 har trykkavlastet kjegle som standard, som også betyr at strømningsretningen er fra motsatt retning, dvs. fra topp til bunn. Som stengeventil for damp, kondensat og varmtvann.
| Dimensjonsområde (DN) | 15 - 250 |
|---|---|
| Trykklasse (PN) | 40 |
| Temperatur (°C) | -10 - 400 |
| Hovedmateriale | Rustfritt stål |
Som seteventil for:
- damp
- varmt vann
- kondensat
PSB.5 Kuleventiler og nåleventiler
PED 2014/68/EU
Produktet er CE-merket
REACH dato: 2024-12-03
Dimensjonsområde (DN): 15 - 250

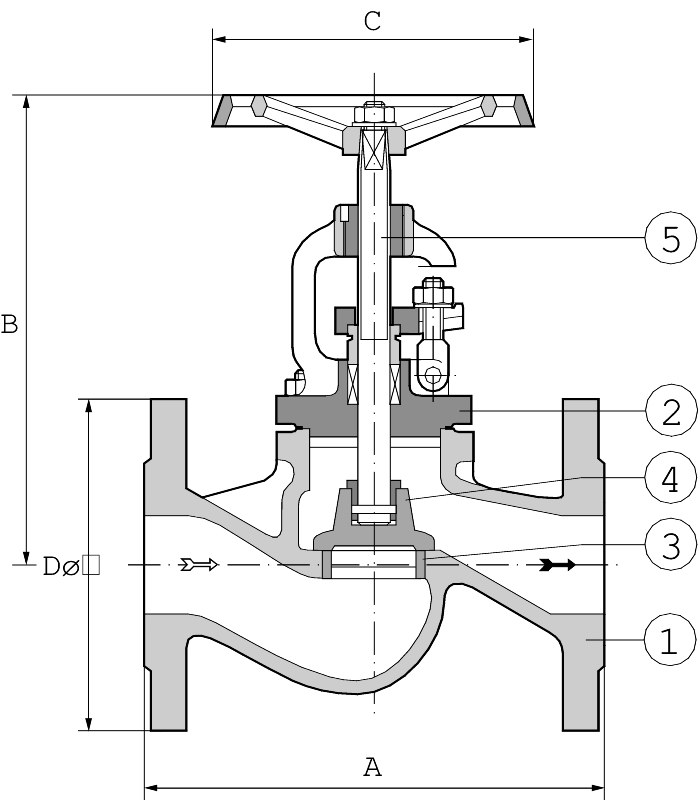

| Varenummer | A | B | C | D | Netto vekt (kg) |
|---|---|---|---|---|---|
| 107022 | 11 |
Stigende, utvendig gjenget spindel. Flate tetningsflater.
Pakkboksen er trykkavlastet med kjeglen i helt åpen posisjon.
Maks arbeidstrykk og temperatur
35 bar ved 200°C
28 bar ved 300°C
21 bar ved 400°C
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4401), Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -10 - 400
Trykklasse (PN): 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010120 - Seteventil
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Kan monteres i hvilken som helst innebygd posisjon. Unntak: nedadvendt ventil.
Systemet spyles før igangkjøring.
Ventiler DN15-100 har strømningsretning fra bunn til topp (fra under kjeglen).
Ventiler DN125-250 har motsatt strømningsretning, dvs. fra topp til bunn.
Strømningsretningen er imidlertid alltid markert med en pil på ventilhuset.
