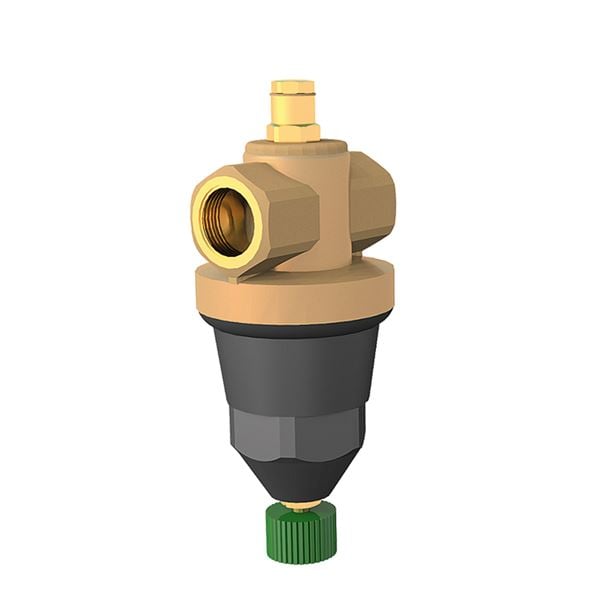

For trykkreduksjon av luft og nøytrale gasser. Trykkreduksjonsventil for trykkluft med standardmønster med stempelbalansert sete, type D22.
| Dimensjonsområde (DN) | 8 - 50 |
|---|---|
| Trykklasse (PN) | 25 - 40 |
| Temperatur (°C) | 0 - 70 |
| Hovedmateriale | Messing |
| Artikkelnummer | DN | PN | KVS | Trykk nedstrøms bar(g) | Antall | |
|---|---|---|---|---|---|---|
| AT 130065 | 10 | 40 | 1 | 1 - 10 | Forespørsel | Tilbud |
| AT 127994 | 15 | 40 | 1,5 | 1 - 10 | Forespørsel | Tilbud |
| AT 130064 | 20 | 40 | 2,3 | 1 - 10 | Forespørsel | Tilbud |
| AT 130062 | 25 | 40 | 5,1 | 1 - 10 | Forespørsel | Tilbud |
| AT 130061 | 32 | 40 | 5,7 | 1 - 10 | Forespørsel | Tilbud |
| AT 130060 | 40 | 40 | 11,5 | 1 - 10 | Forespørsel | Tilbud |
| AT 130063 | 50 | 40 | 12,5 | 1 - 10 | Forespørsel | Tilbud |
| AT 108148 | Forespørsel | Tilbud | ||||
| AT 108146 | Forespørsel | Tilbud |
For trykkreduksjon av luft og nøytrale gasser: AT 4235. Trykkreduksjonsventiler av denne typen beskytter installasjoner mot for høyt trykk fra tilførselen. De kan brukes til industrielle eller kommersielle bruksområder innenfor spesifikasjonene. Hvis det oppstår et overtrykk på utsiden av trykkreduksjonsventilen og systemet nedstrøms trenger beskyttelse, bør det installeres en sikkerhetsventil.
PSE.23 Trykkstyrte ventiler i gassystemer
Produktmerking: Merke, tilkobling og pil som viser strømningsretningen.
Sundahus: C-
Meldepliktig i henhold til REACH
REACH dato: 2024-09-23
Dimensjonsområde (DN): 8 - 50
Ventilen har et innebygd smussfilter med en maskevidde på 0,16 mm (gjelder ikke AT 4235). Pluggen er balansert, noe som gir konstant lavtrykk selv ved varierende høytrykk. Ventilen er tett ved null forbruk, og lavtrykket er konstant. Ventilhuset har to utløp for måling av lavtrykket (for AT 4235 ett utløp).
AT 4166, 4167 er utstyrt med en koblingsmutter for tilkobling. Manometer er kun inkludert når det bestilles separat.
Hovedmateriale: Messing
Inngående materialer: Messing, Plast
Inkludert materialkode: PA (polyamid)
Temperatur (°C): 0 - 70
Trykklasse (PN): 25 - 40
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC010122 - Trykkreduksjonsventil
Strømningsretning: En-veis
Mulig monteringsposisjon: Horisontal
Kan monteres i alle monteringsposisjoner. For AT4166 og 4167 må filteret monteres nedover.
Se bruksanvisningen.
Sertifikat - CE (PDF-fil, 1,5 MB)
Produsentens datablad (PDF-fil, 1,3 MB)
Reduksjonsventil AT 4235- Produktdatablad (PDF-fil, 262 kB)
