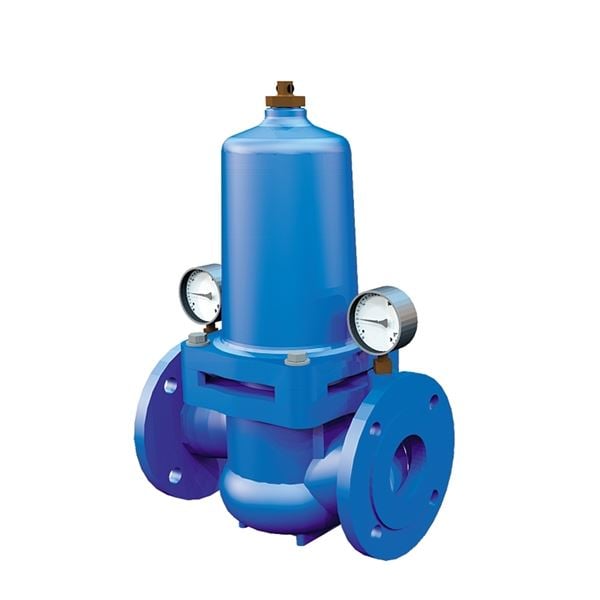

For trykkreduksjon av inkompressible medier som vann. Justerbart utløpstrykk (1,5-7,5 bar). Type D15S fra Resideo Braukmann (tidligere Honeywell).
| Dimensjonsområde (DN) | 50 - 200 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | 0 - 65 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | DN | PN | KVS | Trykk nedstrøms bar(g) | Antall | |
|---|---|---|---|---|---|---|
| AT 121102 | 50 | 16 | 18 | 1,5 - 7,5 | Forespørsel | Tilbud |
| AT 121103 | 65 | 16 | 49 | 1,5 - 7,5 | Forespørsel | Tilbud |
| AT 121104 | 80 | 16 | 51 | 1,5 - 7,5 | Forespørsel | Tilbud |
| AT 121105 | 100 | 16 | 56 | 1,5 - 7,5 | Forespørsel | Tilbud |
| AT 121106 | 150 | 16 | 230 | 1,5 - 8 | Forespørsel | Tilbud |
| AT 121107 | 200 | 16 | 255 | 1,5 - 8 | Forespørsel | Tilbud |
Kontrollerbar tilbakeslagssikring fra Resideo, med flenser (type RV283S). For væskekategori 2 ihht…
Velg
Smussfilter av støpejern (GG25) med flenser, PN 16. Silinnsats av rustfritt stål, maskevidde 0,6 mm…
Velg
Returspylende finfilter for tappevann med 90 µm masker.
VelgI henhold til EN 806-2 beskytter denne typen trykkreduksjonsventiler husholdningsinstallasjoner mot for høyt trykk i vannforsyningen. De kan også brukes til industrielle eller kommersielle applikasjoner innenfor spesifikasjonsområdet. Ved å installere en trykkreduksjonsventil kan man unngå trykkskader og redusere vannforbruket. Det innstilte trykket holdes også konstant, selv ved store svingninger i innløpstrykket. Ved å redusere driftstrykket og holde det på et konstant nivå minimeres strømningsstøyen i anlegget.
PSE.21 Trykkstyrte ventiler i væskekraftsystemer
PSE.21 Trykkstyrte ventiler i væskesystemer
Reduksjonsventil AT4200A DN50-100, hus av duktilt jern med epoxy på innsiden, justerbart lavtrykk 1,5-7,5 bar.
Reduksjonsventil AT4200A DN150-200, ventilhus av duktilt jern
med epoxy på innsiden, justerbart lavtrykk 1,5-8 bar.
AFS 2016:1, 8 paragraf, DWGV, KIWA
Produktmerking: Fabrikat, DN, PN, materiale og pil som angir strømningsretning.
REACH dato: 2023-06-14

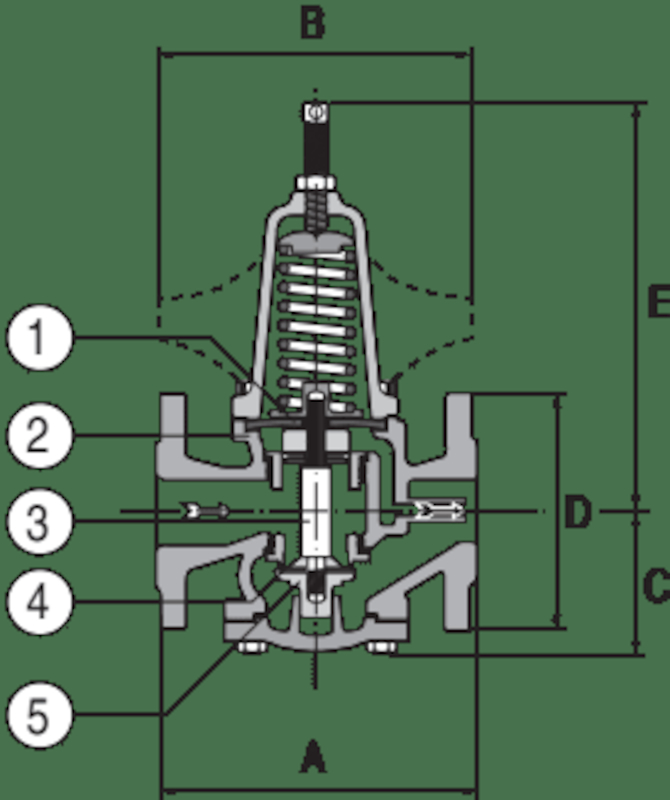

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Membraner og tetninger | EPDM (etenpropengummi) |
| 2 | Ventilhus + fjærhus | Støpejern GJS-400-15 (GGG40) |
| 3 | Spindel | Stål |
| 4 | Sporingsring | Gummi |
| 5 | Kegle | Rustfritt stål |
Dimensjonsområde (DN): 50 - 200
| DN | A | C | D | E | Netto vekt (kg) |
|---|---|---|---|---|---|
| 50 | 230 | 83 | 165 | 296 | 14 |
| 65 | 290 | 93 | 185 | 370 | 30.5 |
| 80 | 310 | 100 | 200 | 370 | 32 |
| 100 | 350 | 110 | 220 | 370 | 34.5 |
| 150 | 480 | 143 | 285 | 541 | 110 |
| 200 | 600 | 170 | 340 | 534 | 135 |

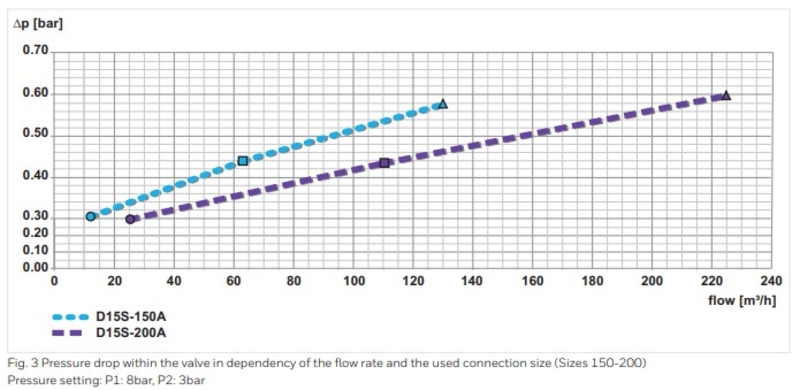

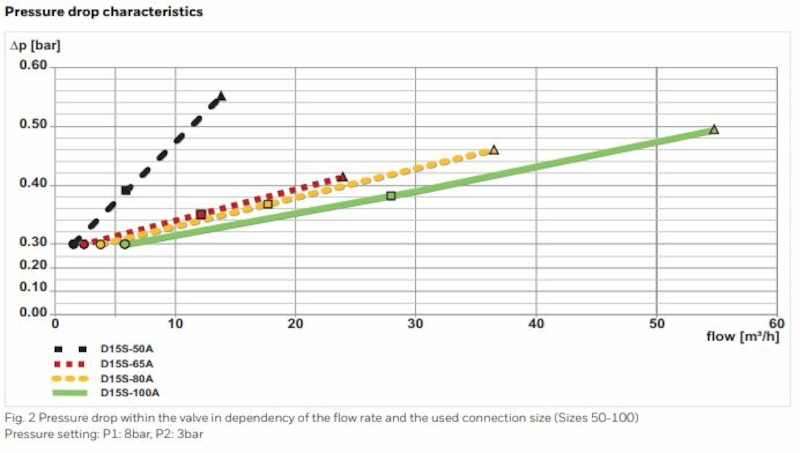

Keglen er ubelastet, noe som gir konstant lavtrykk selv ved varierende høytrykk.
Ventilen er tett ved null forbruk, og lavtrykket er konstant.
Ventilhuset har to uttak for måling av lavtrykk (R8 for DN 50, R15 for DN 65-150) Passende trykkmåler er AT 4254,
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Rustfritt stål, Stål, Plast, Gummi, Seigjern
Inkludert materialkode: Rustfritt stål AISI 431 (1.4057), Støpejern GJS-400-15 (GGG40), PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C): 0 - 65
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010122 - Trykkreduksjonsventil
Strømningsretning: En-veis
RETNINGSLINJER FOR INSTALLASJON
Krav til installasjon
- Installeres i horisontale rørledninger med fjærhetten vendt oppover.
- Installasjon i vertikale rørledninger er mulig med økt vedlikeholdsarbeid.
- Installer avstengningsventiler
- Installasjonsstedet bør være beskyttet mot frost og være lett tilgjengelig.
- Trykkmåleren skal være lett å lese av
- Forenklet vedlikehold og rengjøring
- Installer nedstrøms fra filteret eller silen.
- Denne plasseringen gir optimal beskyttelse av trykkreduksjonsventilen mot smuss.
- Lag en rett rørstrekning på minst fem ganger ventilens nominelle størrelse etter trykkreduksjonsventilen (i henhold til EN 806-2).
- Krever regelmessig vedlikehold i henhold til EN 806-5.
