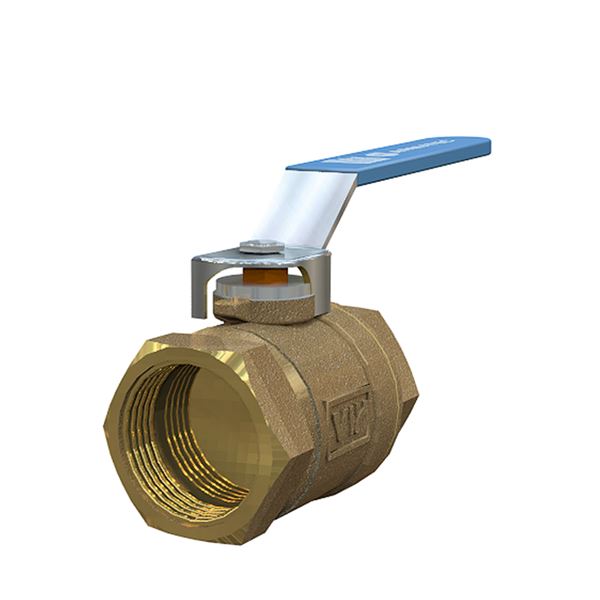

Kuleventil AT3700-

Bruksområde

Viridi stengeventil for varmt og kaldt tappevann, varme-, kjøle-, luft- og gassanlegg. Kan også brukes på vakuum og lette oljer (f.eks. diesel), se også avsnittet "Installasjon".

For drikkevann, kjøle- og varmesystemer (væskegruppe 2) -30 °C til +130 °C. For brennbare væsker maks. 16 bar.PN40 for ≤DN50 (maks. 40 bar ved +95 °C, maks. 25 bar ved +150 °C)
PN25 for ≥DN65 (maks. 25 bar ved +95 °C, maks. 16 bar ved +150 °C)
Egnet for vann 0 °C til 150 °C.
Egnet for luft -10 °C til 150 °C.
Kan brukes ned til -30 °C i kjølesystemer med glykolblandede medier.

AMA-tekst

PSB.1 Kuleventiler

Kvalitetssikring

PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf

Virididi-ventilene kan brukes til væsker og gasser gruppe 2 i henhold til AFS 2016:1. Viridi-ventilene er omfattet av AFS 2016:1, 8 §, direktivet for trykkpåkjent utstyr (PED 4.3) og kan derfor ikke CE-merkes. Viridi-serien er produsert i legeringer som dekkes av «4MS Common Composition List», som omfatter materialer og produkter som er godkjent for bruk i kontakt med drikkevann.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 115518

Sundahus: C-

Mål og vekt

Dimensjonsområde (DN): 10 - 50

Funksjon og design

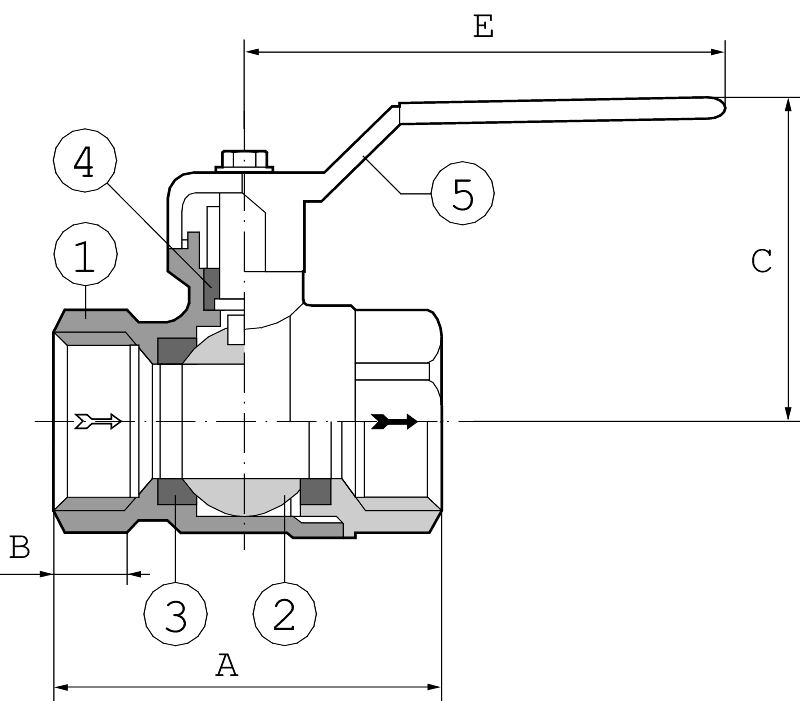

AT 3700 har full boring og uttrekkbar grafittboks. AT 3700 har en såkalt "blow out proof"-spindel. Kuleventilene DN40 og DN50 er tilgjengelige med langsomt lukkende håndtak, for eksempel 3700V40 og 3701V50.

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing (CuZn38As) (CW511L, Pb<0,1%)>

Inngående materialer: Messing, Rustfritt stål, Stål, Annet

Inkludert materialkode: Messing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>

Temperatur (°C): 0 - 150

Temperatur-notater: PN40 for ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C) PN25 for ≥DN65 (Max 25bar tom +95°C, max 16bar ved +150°C) Anvendes for vann 0°C tom 150°C. anvendes for luft -10°C tom 150°C. Kan anvendes ned til -30°C i kjølesystemer med glykolholdige medier.

Trykklasse (PN): 25 - 40

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

MagiCAD Link: https://redir.magicad.cloud/product/b015e329-f245-4abf-ab06-5d04002568ed

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Alle ventiler har innvendige rørgjenger. Etterstramming av pakkboksen kan være nødvendig for luft- og gassystemer når testtrykket overstiger 6 bar. Ventilen bør etterses regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
