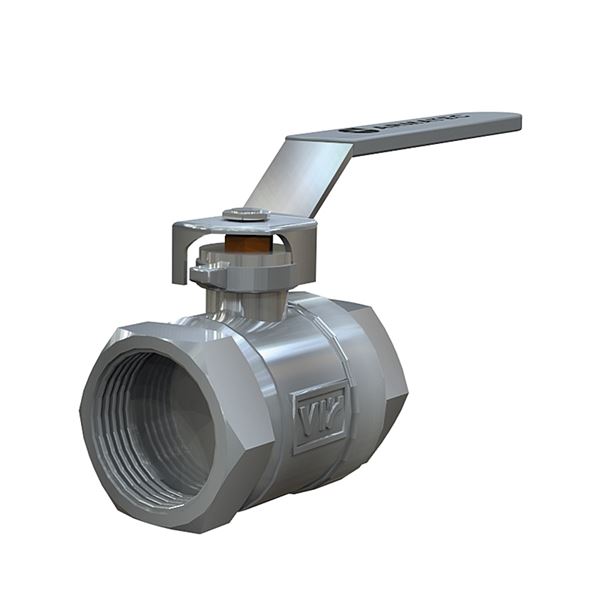

Kuleventil AT3600

Avstengningsventil for varme- kjøle-, luft-, og gassystemer. Kan også brukes på vakuum og lettere oljer (eks. diesel). Se avsnitt "Installasjon".

Dimensjonsområde (DN)8 - 100
Trykklasse (PN)25 - 40
Temperatur (°C)-10 - 150
HovedmaterialeMessing
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.
  • Byggvarubedömning - Undviks Produktet har en vurdering Undviks i Byggvarubedömning.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Antall
AT 129919 8 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 106091 10 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 129920 15 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 129569 20 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 106089 25 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 129921 32 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 128406 40 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak
AT 129713 50 40 -10 - 150 Innvendige gjenger ISO 228-1 (G, BSPP) Spak

Produktinformasjon

Bruksområde

Avstengningsventil for varme- kjøle-, luft-, og gassystemer. Kan også brukes på vakuum og lettere oljer (eks. diesel). Se avsnitt "Installasjon". Silikonfri (ventilen er fri for silikonbaserte tetnings-, og smøremidler.
PN40 for ≤DN50 (Maks 40bar tom +95°C, maks 25bar ved +150°C)
PN25 for ≥DN65 (Maks 25bar tom +95°C, maks 16bar ved +150°C)
Egnet for vann 0°C tom 150°C.
Egnet for luft -10°C tom 150°C.
Kan brukes ned til -30°C i kjølesystemer med glykolblandet medie.

AMA-tekst

PSB.1 Kuleventiler

Kuleventil i messing AT 3600, G... Med fullt gjennomløp, inv. gjenger og stålhåndtak. Pakkboks av grafitt.
Kuleventil i messing AT 3601, G... Med fullt gjennomløp, inv. gjenger, høy hals og stålhåndtak. Pakkboks av grafitt.

Kvalitetssikring

AFS 2016:1, 8 paragraf

Produktmerking: Fabrikat og DN

Energi/miljødeklarasjon

Byggevaredeklarasjon: Unngått

Produkt BVB ID: 43123

Sundahus: C-

REACH anmeldingsplikt

REACH dato: 2024-09-23 11:58

Liste over detaljer

PosKomponentMateriale
1VentilhusMessing (CuZn40Pb2) (CW617N) (2.0402)
2KuleMessing (CuZn40Pb2) (CW617N) (2.0402)
3SeteringerPTFE (polytetrafluoreten)
4PakningsboksGrafitt
5SpakStål

Mål og vekt

Dimensjonsområde (DN): 8 - 100

Funksjon og design

AT 3601 har høy hals i DN10-50. Egnet for montasje der ventilen skal isoleres. AT3600 og AT 3602 har "blow out sikker" spindel.

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing (CuZn40Pb2) (CW617N) (2.0402)

Inngående materialer: Messing, Stål, Annet

Inkludert materialkode: Messing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Trykklasse (PN): 25 - 40

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Samtlige ventiler har innvendige rørgjenger.
Tiltrekning av pakkboksen kan være nødvendig for luft- og gassystemer der testtrykket overstiger 6 bar. Ventilen skall bevegs på regelmessig for å unngå ansamling av smuss som kan lede til lekkasje,.
