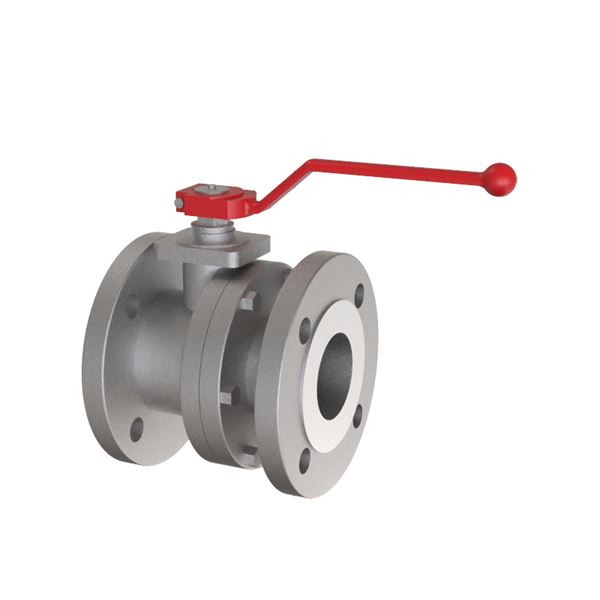

Kuleventil AT 3582

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Dimensjonsområde (DN)15 - 300
Trykklasse (PN)16 - 40
Temperatur (°C)-50 - 200
HovedmaterialeRustfritt stål
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Avs.dato Antall
AT 106120 15 40 -50 - 200 Flenset DIN-EN1092 Spak 20 2024-12-24 Mindre enn 10 på lager
AT 125041 20 40 -50 - 200 Flenset DIN-EN1092 Spak 40 Forespørsel Tilbud
AT 106123 32 40 -50 - 200 Flenset DIN-EN1092 Spak 130 Forespørsel Tilbud
AT 106124 40 40 -50 - 200 Flenset DIN-EN1092 Spak 170 2024-12-25 Midlertidig utsolgt
AT 106126 50 40 -50 - 200 Flenset DIN-EN1092 Spak 270 Forespørsel Tilbud
AT 106128 65 40 -50 - 200 Flenset DIN-EN1092 Spak 550 Forespørsel Tilbud
AT 106111 65 16 -50 - 200 Flenset DIN-EN1092 Spak 550 2024-12-25 Midlertidig utsolgt
AT 106129 80 40 -50 - 200 Flenset DIN-EN1092 Spak 1000 Forespørsel Tilbud
AT 106132 100 40 -50 - 200 Flenset DIN-EN1092 Spak 1650 Forespørsel Tilbud
AT 106115 100 16 -50 - 200 Flenset DIN-EN1092 Spak 1650 Forespørsel Tilbud
AT 106116 125 16 -50 - 200 Flenset DIN-EN1092 Spak 3000 2024-12-25 Bestillingsvare
AT 106118 150 16 -50 - 200 Flenset DIN-EN1092 Spak 4200 2024-12-24 Mindre enn 10 på lager

Tilbehør

Kuleventil AT 3535A

2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og…

Velg

Tilbakeslagsventil, disk AT 1176-

Fjærbelastet tilbakeslagsventil av rustfritt syrefast stål, type disk, for ulike bruksområder, for…

Velg

Nåleventil SS316

Nåleventil for avstengning og regulering av damp, gasser og væsker. Utstyrt med låsebrakett som hindrer…

Velg

Produktinformasjon

Bruksområde

Avstengningsventil for blant annet:
Olje og gass
Kjemi
Matvare og Pharma
Marine
Vannbehandling
Korrosive medier

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i syrefast stål AT 3582.., med fullt løp, flenset anslutning og spak av seigjern.

Kvalitetssikring

PED 2014/68/EU, PED 2014/68/EU art 4.3, AFS 2016:1, AFS 2016:1, 8 paragraf, TA-luft

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale
ATEX II 2 G D

Energi/miljødeklarasjon

Sundahus: C-

REACH dato: 2024-09-16

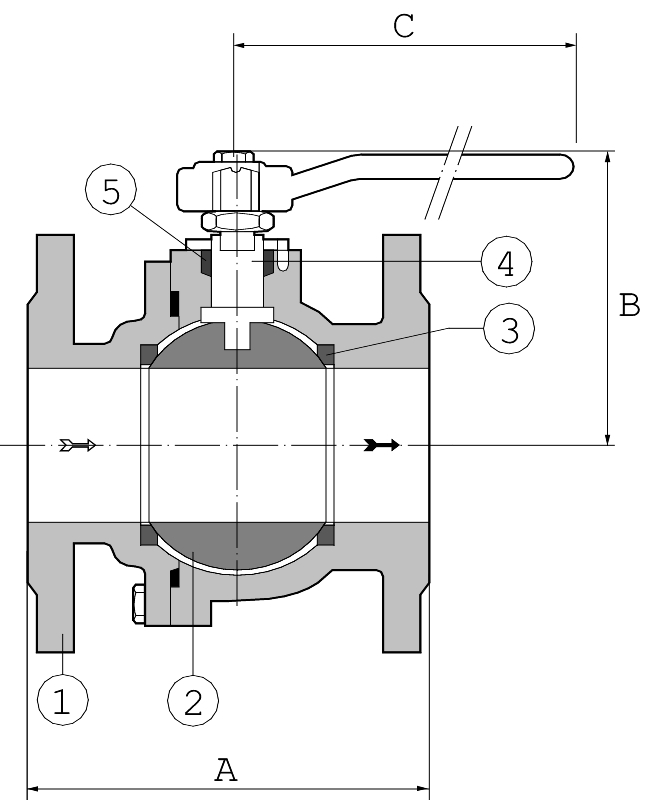

Liste over detaljer

PosKomponentMateriale
1VentilhusSyrefast stål AISI 316 (1.4408, CF8M)
2KuleSyrefast stål AISI 316 (1.4408, CF8M)
3SeteringPTFE (polytetrafluoreten)
4SpindelSyrefast stål AISI 316 (1.4408, CF8M)
5SpindelpakningPTFE (polytetrafluoreten)
6Spak

Mål og vekt

Dimensjonsområde (DN): 15 - 300

Mål

VarenummerABCNetto vekt (kg)
106120115951602.938
125041120981604.01
1061231301632137.2
1061241401762138.932
10612615018621311.985
10612817020330017.5
10611117020330015.6
10612918021630023.8
10613219021546534
10611519021546532
10611632524071556.2
10611835027977480

Funksjon og design

To-delt kuleventil med fullt løp i Fire Safe utførelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert med utblåsnings-sikker spindel iht. BS 5351
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagret f.o.m DN200

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)

Inngående materialer: Støpejern, Rustfritt stål, Annet

Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

Temperatur (°C): -50 - 200

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Kommentar til farge: Syrefast stål, uten lakkering

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

AT 3582 DN 15-100 Flenset iht. PN40
AT 3582 DN 125-300 Flenset iht. PN16
AT 3582-16 DN 65-100 Flenset iht. PN16
