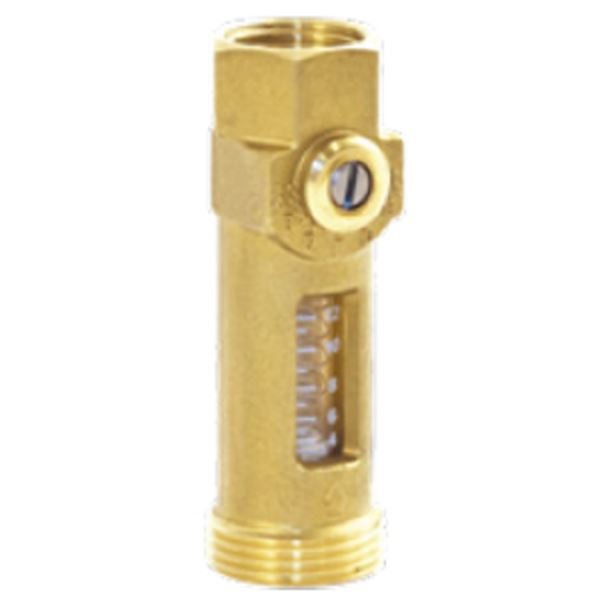

Taco Inline 100 strupeventil

Innreguleringsventil i messing som sitter "in-line" med strømningsretningen.

Dimensjonsområde (DN)15 - 20
Trykklasse (PN)10
Temperatur (°C)0 - 100
HovedmaterialeMessing

Varianter

Artikkelnummer DN PN Differensialtrykk bar(g) Avs.dato Antall
AT 117888 NRF 8521003 2024-11-25 På lager
AT 117889 NRF 8521006 2024-11-25 På lager
AT 117890 NRF 8521009 2024-11-25 På lager
AT 117892 NRF 8521023 2024-11-25 På lager
AT 117893 NRF 4451021 2024-11-25 Bestillingsvare
AT 117895 NRF 4451022 2024-11-25 Bestillingsvare
AT 117896 NRF 4451023 2024-12-16 Bestillingsvare

Produktinformasjon

Bruksområde

Ventilen er en kombinert regulering- og stengeventil med direkte avlesning av flowraten i l/min.
Ventilen brukes til gulvvarme, varmekretsfordelere, sanitæranlegg, kjølekretser, varmepumper og solcelleanlegg.

Mål og vekt

Dimensjonsområde (DN): 15 - 20

Funksjon og design

Strømningsmålingen er basert på prinsippet om en flottør med en fjærbelastet retur. Strømningsmåleren er bygget
inn i huset. Balanseringen kan utføres med en skrutrekker ved justeringsskruen. Leseposisjonen er bunnen linje av flottøren.

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Plast, Gummi

Temperatur (°C): 0 - 100

Trykklasse (PN): 10

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Pass på at pilen peker i flow-retningen

Se installasjonsveiledning
