Hydrocontrol VFC strupventiler

Bruksområde

For balansering av ulike varme-, kjøle- og varmtvannssystemer.

Mål og vekt

Dimensjonsområde (DN): 20 - 400

Funksjon og design

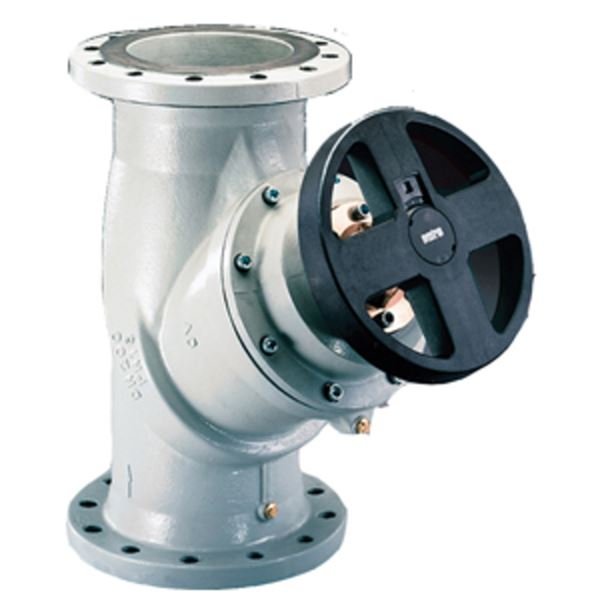

HydroControl VFx består av et strømningsoptimalisert Ypattern-hus med flensforbindelse, en ventilinnsats med
dobbel O-ring tetning, ergonomisk utformet håndhjul, lav stigning og sofistikert kjegleformet plugg samt to klassiske måleventiler. Alle funksjoner er tilgjengelige fra toppen og inkluderer følgende:
* Nøyaktig strømningsregulering
* Reproduserbar, blokkerbar og blyforseglbar i det uendelige justerbar forhåndsinnstilling
* Avstengning av rørledningen
* Strømningsmåling tilkobling
* Valgfri fylling, blødning og drenering
* Valgfri tilkobling av impulsrøret til en differansetrykkregulator

Tekniske data

Hovedmateriale: Støpejern

Inngående materialer: Messing, Bronse (CuSn4Zn2PS), Støpejern, Seigjern

Material-notater: Håndtak: Polyamid plastikk PA6
Kropp: opp til DN300: Støpejern
Kropp: DN350 og DN400: Støpejern GGG-50
Ventil: DN20-50: Bronse, DN65-80: Støpejern, DN100-150: Bronse, DN200-300: GGG-40; DN350-400: GGG-50

Temperatur (°C): 10 - 150

Trykklasse (PN): 0 - 6

Installasjon og vedlikehold

Strømningsregulering gjøres ved å begrense ventilløftet og dermed åpningen mellom plugg og sete. Den lave inndelingen tillater veldig presis innstilling. Pluggposisjonen vises på en skala på håndhjulet. Denne verdien er den forhåndsinnstilte verdien.

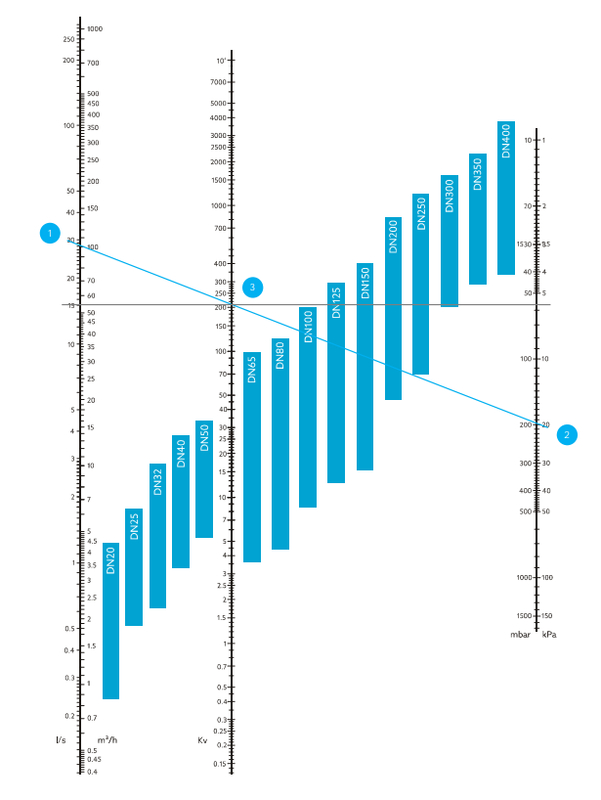

HydroControl har en nesten lineær karakteristisk linje og et bredt strømningsområde jevnt gradert over alle nominelle størrelser. Som det er typisk for reguleringsventiler, reduseres kontrollkvaliteten jo mindre åpningen er mellom plugg og sete. Veldig små forhåndsinnstillinger anbefales derfor ikke for HydroControl og er generelt ikke spesifisert.
