Trykkuavhengige innreguleringsventiler Cocon QTZ

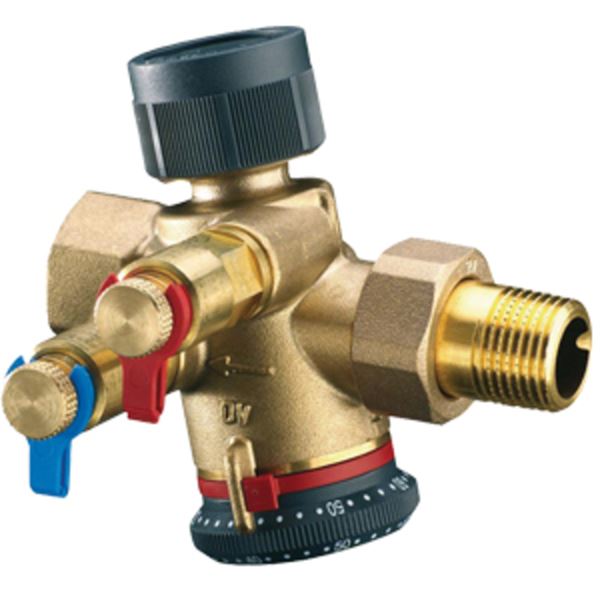

Cocon QTZ strupeventiler

Den dynamiske (trykkuavhengige) Cocon QTZ ventilen kan brukes som en konstant flow mengde ventil eller i kombinasjon med aktuator/ termomotor/ temperatur sensor som overstyrer flow mengden som en reguleringsventil. Ventilen holder flow konstant på ønsket flow mengde ved varierende pumpetrykk.

Dimensjonsområde (DN)15 - 32
Trykklasse (PN)0 - 25
Temperatur (°C)-10 - 120
HovedmaterialeMessing

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering Tilkobling 1 Tilkobling 2 Avs.dato Antall
AT 109563 NRF 5567951 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 109565 NRF 5567953 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 109568 NRF 5567956 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 109569 NRF 5567957 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 109567 NRF 5567955 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud
AT 109566 NRF 5567954 Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP) Forespørsel Tilbud

Tilbehør

Cocon QTZ strupeventiler

Den dynamiske (trykkuavhengige) Cocon QTZ ventilen kan brukes som en konstant flow mengde ventil eller…

Velg

Produktinformasjon

Bruksområde

Den dynamiske kontrollventilen Cocon QTZ er designet og kan installeres i sanitær, varme- og kjøleanlegg med lukkede kretsløp (sentral- og overflatevarmesystemer, viftekonvektorer, kjøletak, viftekonvektorer/ porter etc.) for automatisk kontroll på flow mengden (hydronisk balansering).

Mål og vekt

Dimensjonsområde (DN): 15 - 32

Funksjon og design

Utsnittet av en Cocon QTZ viser komponentene:
• 1a: Membranenheten
• 1b: Settpunktenheten
• 2: Reguleringsenheten
• 3: Håndrattet for innstilling av flow mengden
• 4: Memban
• 5: Reguleringshylsen
De tre trykkområdene:
• P1: Innløpstrykket
• P2: Arbeidstrykket som virker i membranenheten
• P3: Utløpstrykket

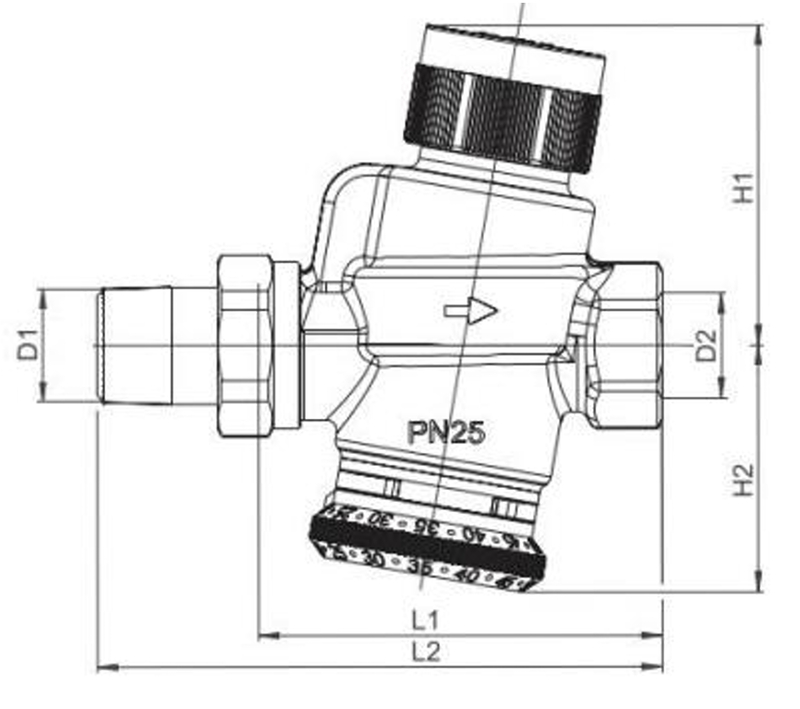

Se tegning

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Rustfritt stål, Plast, Gummi

Temperatur (°C): -10 - 120

Trykklasse (PN): 0 - 25

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP)

Installasjon og vedlikehold

Trykkuavhengig reguleringsventil for dynamisk hydronisk innregulering av varmevekslere, for eksempel viftekonvektorer el
kjøletak og fordelerrør i varme og kjølesystemer med lukkede kretsløp. Ventilkombinasjonen består av en automatisk opererende strømningsregulator og en reguleringsventil og kan utstyres med en aktuator eller en manuelt reguleringshode. Installasjon på tur eller retur.

Toveisventil, med sikret, bly-lukkbar, uendelig justerbar strømningsbegrensning. Direkte innstilling i liter per time. Lesbarhet av innstilt verdi uavhengig av håndrattet posisjon mulig fra utsiden, selv med en aktuator montert. Ventiler med blindplugger kan ettermonteres standard måleventiler. Alle DN 15 og DN 20 ventiler er egnet for kobberrør. Vedlikeholdsfri spindeltetning.

Nedlastbar
