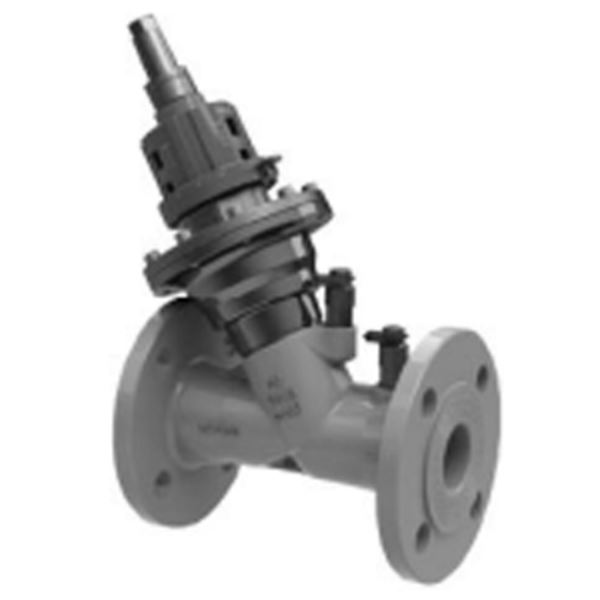

Trykkuavhengige innreguleringsventiler Cocon QFC_Innreguleringsventil_Oventrop_SGP1.jpg

Cocon QFC strupeventiler

Den trykkuavhengige reguleringsventilen Cocon QFC med automatisk mengdekontroll er en ventilkombinasjon som består av en mengderegulator og en reguleringsventil.

Dimensjonsområde (DN)50 - 200
Trykklasse (PN)0 - 16
Temperatur (°C)-10 - 120
HovedmaterialeStøpejern

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering Tilkobling 1 Tilkobling 2 Avs.dato Antall
AT 109578 Forespørsel Tilbud
AT 109579 NRF 5567959 Forespørsel Tilbud
AT 109580 NRF 5567961 Forespørsel Tilbud
AT 109581 NRF 5567962 Forespørsel Tilbud
AT 109583 NRF 5567964 Forespørsel Tilbud
AT 109584 NRF 5567965 Forespørsel Tilbud
AT 109585 NRF 5567966 Forespørsel Tilbud
AT 109582 NRF 5567963 Forespørsel Tilbud

Tilbehør

Cocon QFC strupeventiler

Den trykkuavhengige reguleringsventilen Cocon QFC med automatisk mengdekontroll er en ventilkombinasjon…

Velg

Produktinformasjon

Bruksområde

QFC brukes til å innregulere vannmengder på varme- og kjøleanlegg. Ventilen er dynamisk - det vil si at den regulerer trykktapet over enheten for å sikre en konstant vannmengde.

Mål og vekt

Dimensjonsområde (DN): 50 - 200

Funksjon og design

Den trykkuavhengige reguleringsventilen "Cocon QTR/QFC" er en ventilkombinasjon som består av en automatisk strømningsregulator (med manuell innstilling av nominell verdi) og en reguleringsventil. Trykket uavhengig reguleringsventil kan utstyres med en aktuator.

1 Den nødvendige strømningshastigheten er satt til håndhjul (pos. 3). Den nominelle innstillingen er beskyttet mot uautorisert manipulering ved å koble inn låseklemmen. Under lav etterspørselsperioder, kan regulering gjennomføres
ut ved hjelp av en aktuator som kan skrus fast på ventilen.

Den illustrerte delen av "Cocon QFC" ventilen viser tre trykkområder.
"p1" er innløpet og "p3" er utløpet trykket på ventilen. "p2" er trykket aktivering av den integrerte membranenheten
(pos. 1 a) som opprettholder differensialen trykk "p1" - "p2" på et konstant nivå.
2 Den integrerte membranenheten (pos. 1 a) opprettholder differensialtrykket "p1" - "p2" på et konstant nivå via reguleringen enhet (pos. 2) som aktiveres gjennom aktuator og via nominell verdi enhet (pos. 1 b) som kan settes til et maksimum strømningsverdi. Selv der det er høy differensial trykkvariasjoner «p1» – «p3» forekommer, f.eks. hvis deler av systemet er aktivert eller inaktivert, differensialtrykket "p1" - "p2" holdes på et konstant nivå. På denne måten vil ventilautoritet å 100 % opprettholdes (a=1). Selv per perioder med lav etterspørsel etter mengde vil en oppnå jevn kontroll (f.eks. i forbindelse med 0-10 V aktuatorer),

3 Maksimalt strømningsvolum (V) innenfor kontrollområde (0,20 – 4 bar) stilles inn med hjelp av håndhjulet. Ved lav etterspørsel perioder reguleres strømningshastigheten til nødvendig verdi av løfteposisjonen til trykkuavhengig reguleringsventil.

Tekniske data

Hovedmateriale: Støpejern

Inngående materialer: Messing, Rustfritt stål, Gummi

Temperatur (°C): -10 - 120

Trykklasse (PN): 0 - 16

Installasjon og vedlikehold

Se vedlagte installasjonsveiledning
