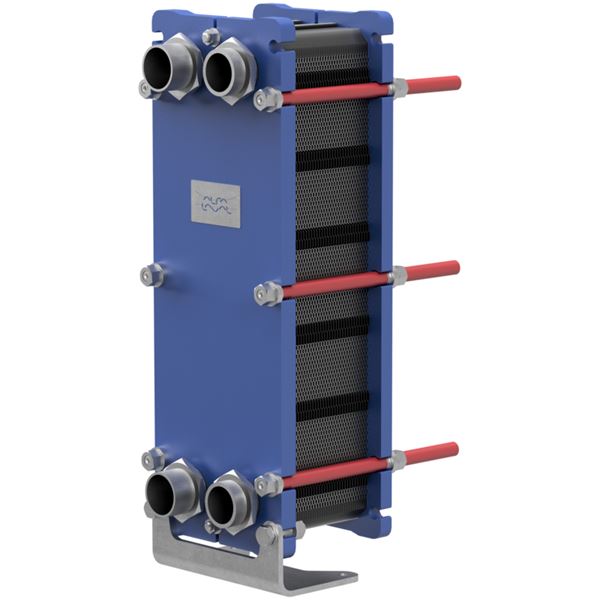

T5 pakningsveksler

Bruksområde

Denne modellen er egnet for oppvarming og kjøling i et bredt spekter av bruksområder, og er tilgjengelig med et bredt utvalg av plate- og pakningstyper. Bruksområdene omfatter bioteknologi og farmasi, kjemikalier, energi og energiforsyning, mat og drikke, hjem og personlig pleie, HVAC og kjøling, maskiner og produksjon, marine og transport, gruvedrift, mineraler og pigmenter, masse og papir, datasentre, halvledere og elektronikk, stål, vann og avfallshåndtering.

AMA-tekst

PJB *Varmevekslere

Kvalitetssikring

PED 2014/68/EU art 4.3

Funksjon og design

Hver eneste detalj er nøye utformet for å sikre optimal ytelse, høy tilgjengelighet og enkelt vedlikehold. Et utvalg
av tilgjengelige funksjoner, avhengig av konfigurasjon kan det hende at noen funksjoner ikke er tilgjengelige:

- Hjørnestyrt justeringssystem
- Clip-on-pakning
- Offset pakningsspor
- Rom for lekkasje
- Fast bolthode
- Nøkkelhullsformet boltåpning
- Løfteøye
- Foring
- Låseskive
- Beskyttelse av trekkstang

Tekniske data

Hovedmateriale: Rustfritt stål

Inngående materialer: Rustfritt stål, Gummi

Temperatur (°C): 0 - 180

Trykklasse (PN): 6 - 16

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP), Utvendig gjenge ISO 7-1 (BSPT, Kr)

BK04-kode: 20004 Fastighetspannor och växlare

BIM Link: https://www.bimobject.com/en/alfa-laval/product/t5

Installasjon og vedlikehold

Strømningsretning: Motstrøms

Installasjonen må være utstyrt slik at varmeveksleren er beskyttet mot trykk og temperaturer som ligger utenfor de tillatte minimums- og maksimumsverdiene på typeskiltet.
For å oppnå best mulig varmeoverføringskapasitet bør varmeveksleren kobles slik at mediet strømmer gjennom varmeveksleren i motsatt retning (motstrøms).

For mer informasjon, se separat bruksanvisning
