Solstasjoner Solex

Solex er en prefabrikkert og trykkprøvd sentral for overføring av varme fra primærkretsen/solkretsen til en sekundær krets. Solstasjonen er bindeleddet mellom solpanelene på taket og tanken.

Temperatur (°C)-25 - 120
HovedmaterialeMessing, Rustfritt stål, Gummi

Varianter

Artikkelnummer Navn Mål B (mm) Mål C (mm) Mål D (mm) Avs.dato Antall
AT 111244 Solstasjon SolexMini TW <25m² Forespørsel Tilbud
AT 111245 Solstasjon SolexMidi TW <60m² for tappevann 795 298 Forespørsel Tilbud
AT 111246 Solstasjon SolexMidi HZ 40-50m² 795 298 Forespørsel Tilbud
AT 111247 Solstasjon SolexMaxi HZ <100 m² 828 298 Forespørsel Tilbud
AT 111248 Solstasjon SolexMaxi TW <100 m² 829 298 Forespørsel Tilbud
AT 111249 Solstasjon SolexMega TW <200 m² 1654 920 Forespørsel Tilbud
AT 111250 Solstasjon SolexMega HZ <200 m² 1654 920 Forespørsel Tilbud
AT 111251 Solstasjon SolexMega-Kaskade HZ <400 m² 1672 920 Forespørsel Tilbud
AT 111252 DrainBloC - DN20 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Benyttes på solfangeranlegg opptil 400m² solfangerareal.

Funksjon og design

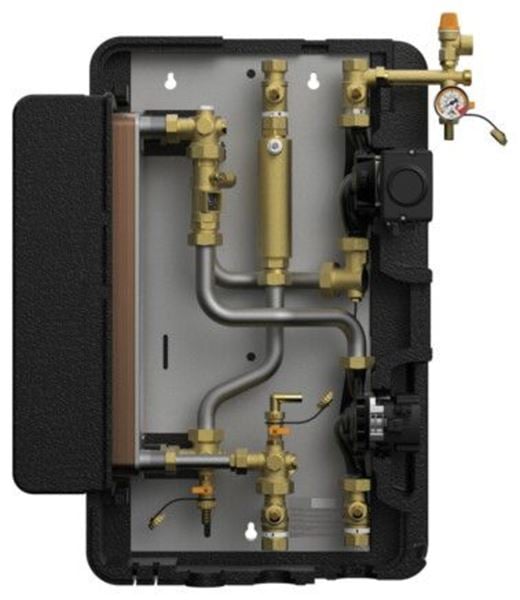

Solstasjonen består av platevarmeveksler i rustfritt stål, styrepanel, kuleventiler, tilbakeslagsventiler, lufteventil, Grundfos høyeffektive sirkulasjonspumper, flowRotor (strømningsmåler), sikkerhetsventiler, isolasjon og veggbrakett/stativ.

Tekniske data

Hovedmateriale: Messing, Rustfritt stål, Gummi

Temperatur (°C): -25 - 120

Temperatur-notater: Maks 120°C (primærside) og 95 °C (sekundærside)

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

1. Ta stasjonen ut av emballasjen.
2. Fjern det isolerende frontskallet.
3. Monter sikkerhetsgruppen, bestående av sikkerhetsventil, påfyllingsventilen og manometer til kuleventilen på returledning.
4. Kopier dimensjonen for monteringshullene til monteringsflate. Du finner en tilsvarende boremal på papp under stasjonen.
5. Bor hullene og sett inn passende veggplugger i hullene.
6. Skru inn skruene og la dem stikke ca. 3 cm ut av veggen.
7. Heng stasjonen på veggen og trekk til skruene.
