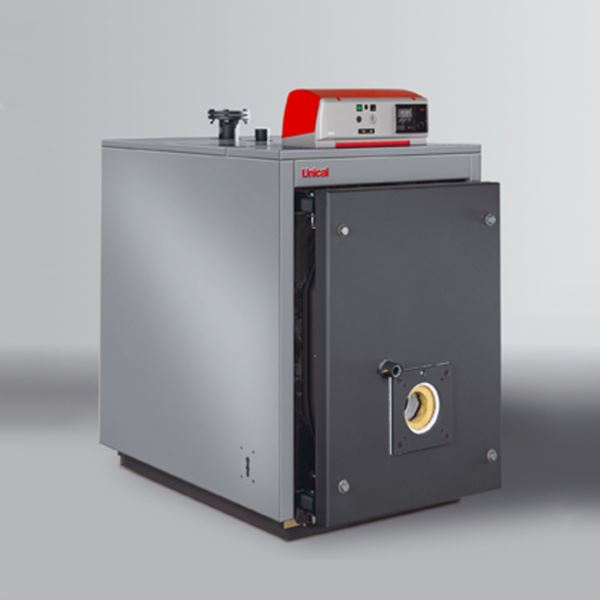

Ellprex stålplatekjele

Unical Ellprex kjelene er en stålplatekjel beregnet for returtemperaturer over 50 grader (eller kjelsirkulasjonskrets).

Dimensjonsområde (DN)100 - 250
Trykklasse (PN)0 - 6
Temperatur (°C)55 - 95
HovedmaterialeStål
Kapasitet (kW)1700, 2300, 3420, 3800, 4180, 4560, 4940, 5320, 860, 1000, 1200, 1400, 2000, 255, 2700, 3040, 315, 385, 480, 580, 660, 750

Varianter

Artikkelnummer Navn PN Kapasitet (kW) Netto vekt (kg) Avs.dato Antall
AT 109928 Ellprex 2200 stålplatekjele 10 bar 10 1700 - 2200 0 Forespørsel Tilbud
AT 109929 Ellprex 3000 stålplatekjele 10 bar 10 2300 - 3000 0 Forespørsel Tilbud
AT 109008 Ellprex 4500 stålplatekjele 6 3420 - 4500 8310 Forespørsel Tilbud
AT 109009 Ellprex 5000 stålplatekjele 6 3800 - 5000 8310 Forespørsel Tilbud
AT 109010 Ellprex 5500 stålplatekjele 6 4180 - 5500 9300 Forespørsel Tilbud
AT 109007 Ellprex 6000 stålplatekjele 6 4560 - 6500 9300 Forespørsel Tilbud
AT 109011 Ellprex 6500 stålplatekjele 6 4940 - 6500 12600 Forespørsel Tilbud
AT 109012 Ellprex 7000 stålplatekjele 6 5320 - 7000 12600 Forespørsel Tilbud
AT 116516 Ellprex 1100 stålplatekjele 6 860 - 1100 1821 Forespørsel Tilbud
AT 116517 Ellprex 1320 stålplatekjele 6 1000 - 1320 2030 Forespørsel Tilbud
AT 116518 Ellprex 1570 stålplatekjele 6 1200 - 1570 2780 Forespørsel Tilbud
AT 116519 Ellprex 1850 stålplatekjele 6 1400 - 1850 3280 Forespørsel Tilbud
AT 116520 Ellprex 2200 stålplatekjele 6 1700 - 2200 4145 Forespørsel Tilbud
AT 116521 Ellprex 2650 stålplatekjele 6 2000 - 2650 4465 Forespørsel Tilbud
AT 116522 Ellprex 3000 stålplatekjele 6 2300 - 3000 5110 Forespørsel Tilbud
AT 117330 Ellprex 340 stålplatekjele 6 255 - 340 629 Forespørsel Tilbud
AT 116527 Ellprex 3500 stålplatekjele 6 2700 - 3500 6700 Forespørsel Tilbud
AT 116528 Ellprex 4000 stålplatekjele 6 3040 - 4000 7500 Forespørsel Tilbud
AT 116513 Ellprex 420 stålplatekjele 6 315 - 420 796 Forespørsel Tilbud
AT 116514 Ellprex 510 stålplatekjele 6 385 - 510 919 Forespørsel Tilbud
AT 116523 Ellprex 630 stålplatekjele 6 480 - 630 1049 Forespørsel Tilbud
AT 122884 Ellprex 760 stålplatekjele 6 580 - 760 1341 Forespørsel Tilbud
AT 116526 Ellprex 870 stålplatekjele 6 660 - 870 1447 Forespørsel Tilbud
AT 116515 Ellprex 970 stålplatekjele 6 750 - 970 1553 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Kjelen er i hovedsak benyttet som spisslast og backup i varmeanlegg opp til 7 MW i effekt. Kjelen kan også benyttes inn mot prosessanlegg som trenger temperaturer opp til 95°C

Mål og vekt

Dimensjonsområde (DN): 100 - 250

Ellprex fysiske mål

NavnEllprex 2200 stålplatekjele 10 barEllprex 3000 stålplatekjele 10 barEllprex 4500 stålplatekjeleEllprex 5000 stålplatekjeleEllprex 5500 stålplatekjeleEllprex 6000 stålplatekjeleEllprex 6500 stålplatekjeleEllprex 7000 stålplatekjeleEllprex 1100 stålplatekjeleEllprex 1320 stålplatekjeleEllprex 1570 stålplatekjeleEllprex 1850 stålplatekjeleEllprex 2200 stålplatekjeleEllprex 2650 stålplatekjeleEllprex 3000 stålplatekjeleEllprex 340 stålplatekjeleEllprex 3500 stålplatekjeleEllprex 4000 stålplatekjeleEllprex 420 stålplatekjeleEllprex 510 stålplatekjeleEllprex 630 stålplatekjeleEllprex 760 stålplatekjeleEllprex 870 stålplatekjeleEllprex 970 stålplatekjele
A16221720208820882214221423802380125012501360136015201520160075018501970780780780102010201020
B181019901475147514751475292029201540154016501650181018101990131022702270148514851485154015401540
C322538354682468248724872548454842340268026903060313834563764139638224279146116561966184420392234
Netto vekt (kg)00831083109300930012600126001821203027803280414544655110629670075007969191049134114471553

Funksjon og design

Dørutforming:
I utviklingen av denne kjelerserien har Unical forbedret egenskapene av inngangsdørisolasjon, ansvarlig for 30 % av kjelenes varmetap.
Opp til en kapasitet på 970 kW benyttes lys, ildfast betong, lettere og 50 % mer motstandsdyktig sammenlignet med
tradisjonelle materialer. Over 970 kW benyttes en spesiell dobbel ildfast sement.

Stor termisk stabilitet takket være homogen temperaturfordeling på skallet: den interne hydrauliske kretsen til
ELLPREX har blitt studert for å ta full fordel av termisk utveksling og ved samtidig for å avkjøle de mer stressede deler, og dermed redusere kalsiumavleiringene formasjon.

Returvannet føres til spesifikt område i kjelen for å dekke mer termisk belastede deler (frontplate, fremre del av
røykrør og ovn).

Tekniske data

Effektivitet (kW): 420 - 7000

Hovedmateriale: Stål

Temperatur (°C): 55 - 95

Temperatur-notater: Ved lavere returtemperaturer kan en kjelekrets benyttes for å opprettholde ikke-kondenserende driftstemperaturer for kjelen

Trykklasse (PN): 0 - 6

Installasjon og vedlikehold

Se egen installasjonsveiledning

Nedlastbar
