Vannpåfylling 6628 BA Filling Combi Plus

Bruksområde

BA-Filling-Combi 6628 fyller og etterfyller automatisk sentralvarmeanlegg. Den er permanent koblet til drikkevannsledningen i henhold til NS-EN 1717. Når tilførselstrykket faller under trykket i varmeanlegget, forhindrer den integrerte BA-tilbakeslagssikringen at det strømmer forurenset vann tilbake i drikkevannet. Selv anleggsvann med inhibitorer (korrosjonshindrende produkter og kjølemedier) kan kobles permanent til drikkevannssystemet ved hjelp av BA-Filling-Combi. Når systemet er fylt, skal stengeventilen på BA-Filling-Combi lukkes igjen.

Mål og vekt

Dimensjonsområde (DN): 20

Funksjon og design

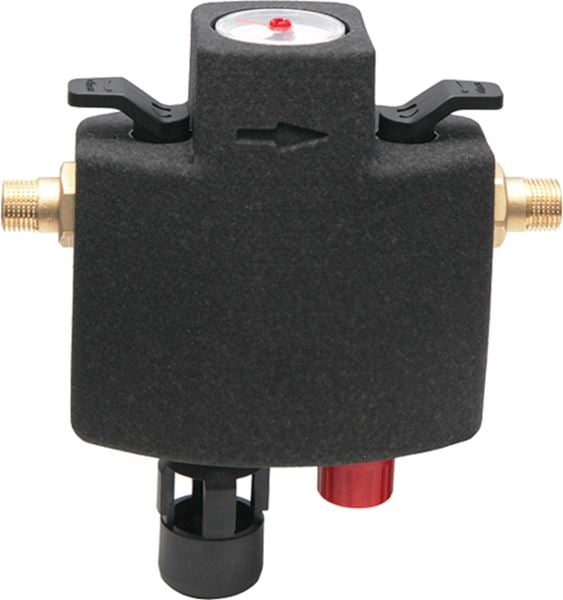

BA-Filling-Combi 6628 inkluderer en innløps- og utløpsventil, en trykkreduksjonsventil med innstillingsområde 1,5-5 bar, et manometer for inn- og utløpstrykk, en tilbakeslagssikring av typen BA, avtakbar isolasjon og en avløpstilkobling, dvs. alle komponentene som kreves for å fylle et varmeanlegg i samsvar med NS-EN 1717.

Hvis nett-trykket faller til et lavere nivå enn trykket på anlegget vil den integrerte tilbakeslagssikringen av type BA hindre at anleggsvannet strømmer tilbake til tappevannsnettet. Selv anlegg med antikorrosjonsmidler eller frostvæsker, som glykol, kan være permanent tilkoblet nettvannet ved bruk av BA-Filling-Combi 6628. Når trykket på anlegget synker under trykket satt på trykkreduksjonsventilen vil denne åpne og fylle til settpunktet er nådd.

Tekniske data

Hovedmateriale: Messing

Material-notater: Ventilhuset er laget av en avsinkningsbestandig messingslegering av høy kvalitet, skruhettene er av glassfiberarmerte syntetiske materialer og gummidelene er laget av aldringsbestandige elastomere. Membranen er forsterket med polyamid. Fjærene er laget av korrosjonsbeskyttet fjærstål. Alle andre deler er av rustfritt stål 1.4305 eller avsinkningsbestandig messing. Silen er av rustfritt stål og har en maskevidde på 0,25 mm.

Temperatur (°C): 0 - 65

Temperatur-notater: maks. 30 °C (innløp)
maks. 65 ºC (utløp)

Trykklasse (PN): 10

ETIM klassifisering: EC011325 - Påfyllingsautomat for varmeanlegg

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Horisontal

6628 BA Filling Combi Plus kan være permanent tilkoblet anlegget og tappevannsnettet. Det må være fri tilgang til ventilen, slik at vedlikehold kan utføres. Den skal ikke installeres i rom hvor oversvømmelse eller frost kan oppstå. Rør til avløp som monteres mot avløpstrakten må dimensjoneres til å kunne ta unna avløpsmengden. Som oftest vil avløpsmengden være neglisjerbar, men kan i noen sjeldne tilfeller være en konstant strøm med volumstrøm avhengig av nettvannstrykket. Det anbefales å installere et drikke-vannsfilter med finere maskevidde oppstrøms for ventilen, f.eks. av typen Ratio, som er et returspylende filter. Rengjør rørene før installasjon av ventilen. Installer ventilen med avløpstrakten pekende nedover og slik at pilen som er markert på isolasjon og ventilhuset peker i samme retning som væskestrømmen gjennom røret.

Den integrerte trykkreduksjonsventilen er fabrikksatt til 1,5 bar. For å justere trykket, løsne sikkerhetslåsen på justeringshjulet. For å redusere trykket, vri hjulet i retning av minus symbolet (-), for å øke trykket, vri hjulet i retning av pluss symbolet (+). Vannpåfyllingen kan enkelt stenges ved hjelp av kuleventilene når service skal utføres. Trykkreduksjonsventilen og tilbakeslagssikringen kan enkelt tas ut for vedlikehold og stenges ute ved hjelp av kuleventilene. NS-EN 1717 beskriver regelmessig vedlikehold av BA tilbakeslagssikringer. Tilbakeslagssikringen har porter for testing av de ulike trykksonene i ventilen. Disse kommer man til ved å fjerne de sorte pluggene, to etter innløpet og én etter trykkreduksjonsventilen. Interne komponenter kan byttes ut ved behov.
