For beskyttelse av drikkevann i henhold til NS-EN 1717 opp til og med væskekategori 3. Installasjon oppstrøms for apparater og tappesteder. Armaturhus av varmpresset messing. Også egnet for fylling av selvstendige varmesystemer med ubehandlet vann.
| Dimensjonsområde (DN) | 15 - 20 |
|---|---|
| Trykklasse (PN) | 10 |
| Temperatur (°C) | 0 - 65 |
| Hovedmateriale | Messing |

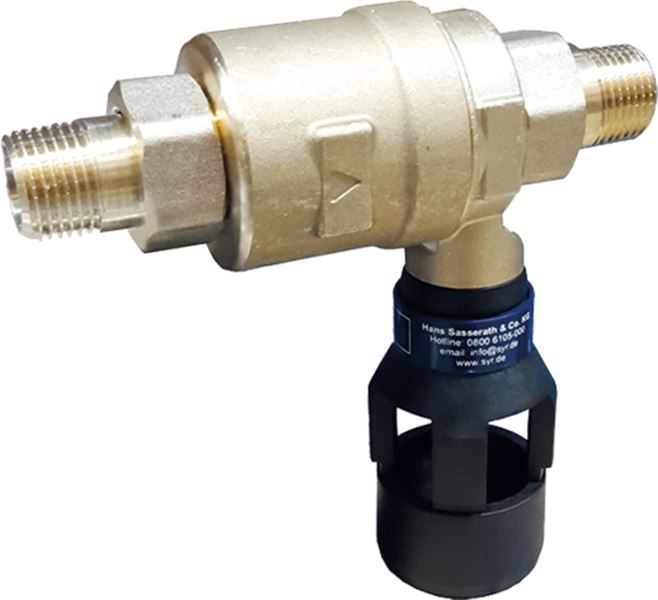

SYR tilbakeslagssikring type CA er en kompakt sikkerhetsventil i samsvar med NS-EN 1717 (Beskyttelse mot forurensning av drikkevannsinstallasjoner og generelle krav til anordninger for å hindre forurensning ved tilbakestrømning). Den er i samsvar med installasjonstypen CA som er beskrevet i NS-EN 1717, og kan derfor brukes som en beskyttelsesanordning opp til og med væskekategori 3. Dens oppgave er å forhindre tilbakestrømning av forurenset vann tilbake til det offentlige drikkevannssystemet. Tilbakestrømningssikring type CA brukes hovedsakelig til å fylle varme- og kjøleanlegg uten inhibitorer og gjør det mulig å koble påfyllingsenheten til permanent til nettvannet.
Dimensjonsområde (DN): 15 - 20
Tilbakestrømningssikring type CA inneholder alle komponentene som er definert standarden NS-EN 1717, og er delt inn i tre soner: en oppstrøms trykksone, en ikke-målbar mellomliggende trykksone (utlufting til atmosfæren) og en nedstrøms trykksone. Tilbakeslagssikringen CA sørger for frakobling ved å lufte ut mellomtrykksonen til atmosfæren når trykkforskjellen mellom mellomtrykks- og oppstrøms trykksone er under 10 % av oppstrømstrykket. Volumet som kan slippes ut gjennom den mellomliggende trykksonen, tilsvarer minst det bestemte volumet av innløpsstrømningshastigheten.
Hovedmateriale: Messing
Inngående materialer: Gummi
Inkludert materialkode: EPDM (etenpropengummi), NBR (nitrilgummi)
Material-notater: - Armaturhus laget av varmpresset messing
- Tilbakeslagsventil laget av syntetisk materiale av høy kvalitet
- Tetningselementer laget av NBR og EPDM
- Innvendige deler laget av syntetisk materiale av høy kvalitet / kanonbronse
- Tundish laget av syntetisk materiale av høy kvalitet
Temperatur (°C): 0 - 65
Trykklasse (PN): 10
ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse
Mulig monteringsposisjon: Horisontal
Skyll røret grundig før installasjon. Monter tilbakestrømningssikring type CA i horisontal posisjon i røret med hensyn til strømningsretningen og uten å påføre spenninger.
Ventilen må være permanent tilgjengelig, og den skal ikke monteres i rom der det er fare for oversvømmelse, frost eller høye temperaturer. Installasjonen skal kun utføres i et godt ventilert miljø. Den tilkoblede utløpsanordningen må være i stand til å samle opp utløpsvolumet. Tilbakestrømningssikring type CA må installeres i horisontal posisjon med utløpsventilen (tundish-tilkoblingen) vendt nedover. For å oppnå perfekt funksjon anbefales det å plassere et drikkevannsfilter oppstrøms.
I henhold til NS-EN 1717 må tilbakestrømningssikring type CA vedlikeholdes regelmessig. Riktig funksjon må verifiseres etter det første serviceåret og deretter med jevne mellomrom i henhold til driftsforholdene, men senest hvert annet år. Denne tilbakeslagssikringen type CA er konstruert med et kassettsystem som gjør vedlikeholdet enkelt og uproblematisk.
Bruksanvisning CA 6800 gjenget tilbakeslagssikring SYR.pdf (PDF-fil, 344 kB)
CA 6800 gjenget tilbakeslagssikring Produktdatablad (PDF-fil, 341 kB)
