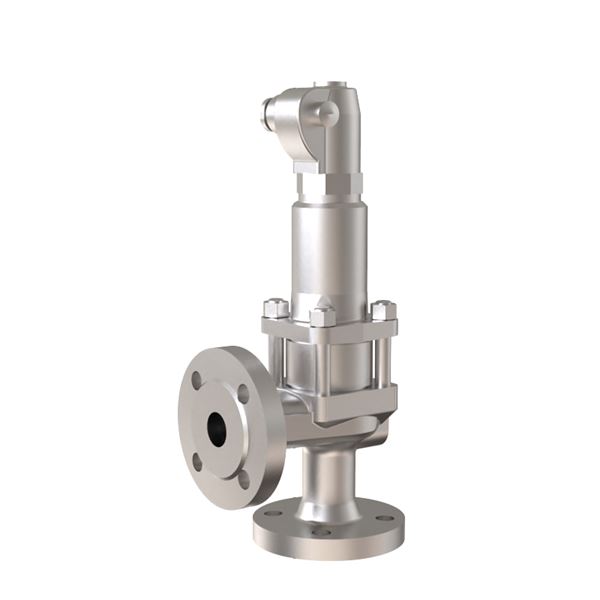

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av rustfritt syrefast stål, metalltettende disk. DN15-100, PN40. Baktrykkompenserende belg av rustfritt syrefast stål.
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 40 |
| Hovedmateriale | Rustfritt stål |
Sikkerhetsventil for trykkutstyr og rørsystemer til luft/gass, væske og damp. Utstyrt med baktrykkskompenserende belg i rustfritt stål.
PSG.1 Sikkerhetsventiler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer (4334), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404) |
| 3 | Kegle | Syrefast stål AISI 316L (1.4404) |
| 4 | Spindel | Syrefast stål AISI 316L (1.4404) |
| 5 | Fjær (standard) | Rustfritt stål AISI 302 (1.4310) |
Dimensjonsområde (DN): 15 - 100
Direktevirkende fjærbelastet sikkerhetsventil med normal-løftende karakteristikk og belg. Med eller uten lettverke for manuell testing, gasstett fjærdeksel. Om mulig bør myktettende disk brukes da den har høyere tetthet og er lettere å overhale. Mottrykkskompensasjonsbelgen eliminerer innvirkningen på sikkerhetsventilen selv ved varierende mottrykk, opptil ca 35 % av åpningstrykket. I tillegg beskytter belgen de bevegelige delene mot smuss, korrosjon og temperatur.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -270 - 400
Trykklasse (PN): 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
