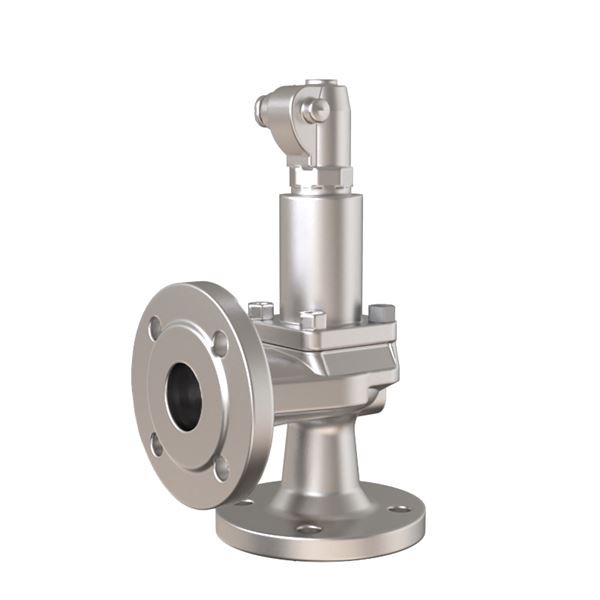

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av rustfritt syrefast stål, myktettende disk. DN15-150, PN40
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 40 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 105848 | Gasstett løfteanordning, PCTFE pakning | 15 | 40 | 0,2 - 40 | -45 - 180 | 12 | Forespørsel | Tilbud |
| AT 105817 | Gasstett løfteanordning, PCTFE pakning | 50 | 40 | 0,2 - 40 | -45 - 180 | 29 | Forespørsel | Tilbud |
| AT 105833 | Gasstett løfteanordning, PCTFE pakning | 65 | 40 | 0,2 - 26 | -45 - 180 | 37 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer til luft/gass, væske og damp.
PSG.1 Sikkerhetsventiler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer (4334), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404) |
| 3 | Kegle | Syrefast stål AISI 316L (1.4404) |
| 4 | Spindel | Syrefast stål AISI 316L (1.4404) |
| 5 | Fjær (standard) | Rustfritt stål AISI 302 (1.4310) |
| 6 | Styreskive | Syrefast stål AISI 316L (1.4404) |
| 7 | Fjærdeksel | Syrefast stål AISI 316 (1.4408, CF8M) |
| 8 | Fjærplate 2 stk | Syrefast stål AISI 316L (1.4404) |
| 9 | Justeringsskrue | Syrefast stål AISI 316L (1.4404) |
| 10 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 11 | Kule | Syrefast stål AISI 316 (1.4401) |
| 12 | Lettverk | Syrefast stål AISI 316L (1.4404) |
Dimensjonsområde (DN): 15 - 100
Direktevirkende fjærbelastet sikkerhetsventil med normal-løftende karakteristikk. Med eller uten lettverk for manuell testing, gasstett fjærdeksel.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -45 - 180
Trykklasse (PN): 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
