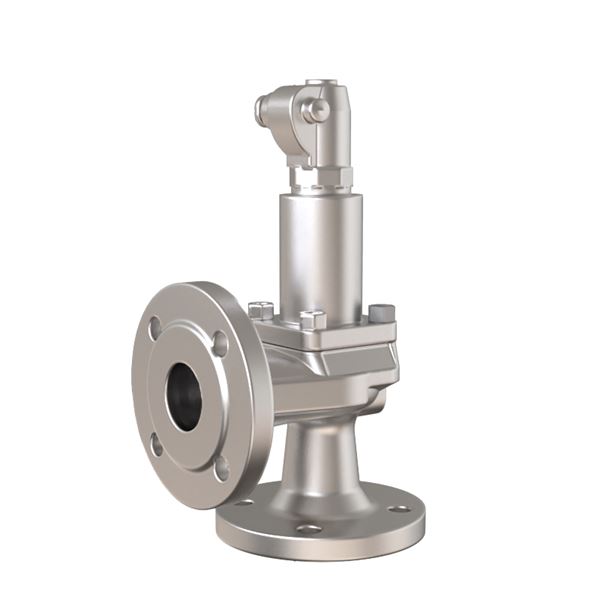

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av rustfritt syrefast stål, metalltettende disk. DN15-150, PN40
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 40 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 105773 | Gasstett løfteanordning, Metallisk tetning | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | Forespørsel | Tilbud |
| AT 105791 | Gasstett løfteanordning, Metallisk tetning | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | Forespørsel | Tilbud |
| AT 105811 | Gasstett løfteanordning, Metallisk tetning | 50 | 40 | 0,2 - 40 | -270 - 400 | 29 | Forespørsel | Tilbud |
| AT 105846 | Uten løfteanordning, Metallisk tetning | 15 | 40 | 0,2 - 40 | -270 - 400 | 12 | Forespørsel | Tilbud |
| AT 105748 | Uten løfteanordning, Metallisk tetning | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | Forespørsel | Tilbud |
| AT 128729 | Uten løfteanordning, Metallisk tetning | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer til luft/gass, væske og damp.
PSG.1 Sikkerhetsventiler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404) |
| 3 | Kegle | Syrefast stål AISI 316L (1.4404) |
| 4 | Spindel | Syrefast stål AISI 316L (1.4404) |
| 5 | Fjær (standard) | Rustfritt stål AISI 302 (1.4310) |
| 6 | Styreskive | Syrefast stål AISI 316L (1.4404) |
| 7 | Fjærdeksel | Syrefast stål AISI 316 (1.4408, CF8M) |
| 8 | Fjærplate 2 stk | Syrefast stål AISI 316L (1.4404) |
| 9 | Justeringsskrue | Syrefast stål AISI 316L (1.4404) |
| 10 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 11 | Kule | Syrefast stål AISI 316 (1.4401) |
| 12 | Lettverk | Syrefast stål AISI 316L (1.4404) |
Dimensjonsområde (DN): 15 - 100
Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk. Med eller uten spak for manuell testing, gasstett fjærhette. Hvis det er mulig, bør en myk-sittende kjegle (se AT 4576) brukes da den har høyere tetthet og er lettere å pusse opp.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -270 - 400
Trykklasse (PN): 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Se egen bruksanvisning.
