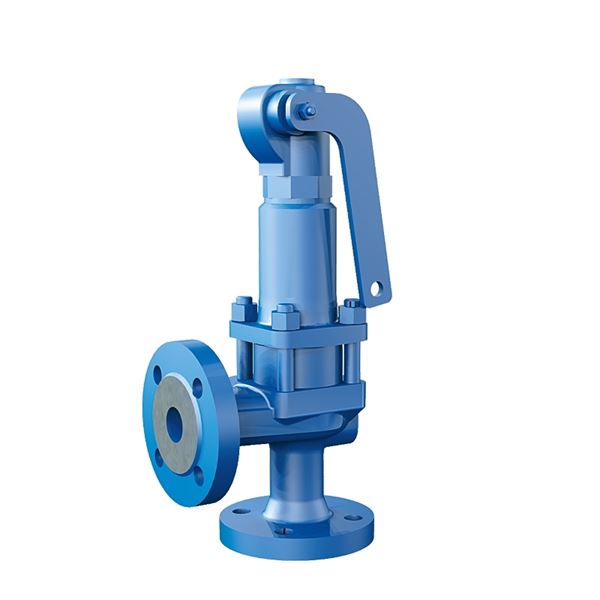

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av karbonstål, myktettende disk. DN15-150, PN40. Baktrykkompenserende belg av rustfritt syrefast stål.
| Dimensjonsområde (DN) | 15 - 150 |
|---|---|
| Trykklasse (PN) | 40 |
| Hovedmateriale | Stål |
Sikkerhetsventil for trykkutstyr og rørsystemer til luft/gass, væske og damp. Høy kapasitet med baktrykkskompenserende belg i rustfritt stål.
PSG.1 Sikkerhetsventiler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer (4332), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
Dimensjonsområde (DN): 15 - 150
Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk og belg. Med eller uten løftemekanisme for manuell testing, gasstett fjærdeksel. Belgen eliminerer innvirkningen på sikkerhetsventilen selv ved varierende mottrykk, opptil ca 35 % av åpningstrykket. I tillegg beskytter belgen de bevegelige delene mot smuss, korrosjon og temperatur.
Hovedmateriale: Stål
Hovedmaterialets kode: Stål GP240GH N (1.0619)
Inngående materialer: Stål
Inkludert materialkode: Stål GP240GH N (1.0619)
Temperatur (°C): -45 - 180
Trykklasse (PN): 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning.
