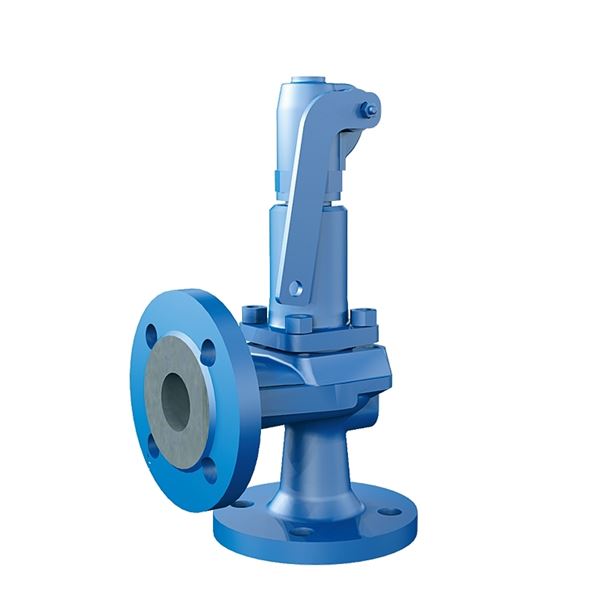

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av støpejern, myktettende disk. DN15-100, PN16
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 16 |
| Hovedmateriale | Støpejern |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 103207 | Gasstett løfteanordning, Myktetning EPDM | 40 | 16 | 0,2 - 16 | -10 - 150 | 23 | Forespørsel | Tilbud |
| AT 103220 | Gasstett løfteanordning, Myktetning EPDM | 50 | 16 | 0,2 - 16 | -10 - 150 | 29 | Forespørsel | Tilbud |
| AT 105590 | Gasstett løfteanordning, Myktetning EPDM | 65 | 16 | 0,2 - 16 | -10 - 150 | 37 | Forespørsel | Tilbud |
| AT 105600 | Gasstett løfteanordning, Myktetning EPDM | 80 | 16 | 0,2 - 16 | -10 - 150 | 46 | Forespørsel | Tilbud |
| AT 103197 | Gasstett løfteanordning, Myktetning Viton | 20 | 16 | 0,2 - 16 | -10 - 180 | 18 | Forespørsel | Tilbud |
| AT 105592 | Gasstett løfteanordning, Myktetning Viton | 65 | 16 | 0,2 - 16 | -10 - 180 | 37 | Forespørsel | Tilbud |
| AT 105602 | Gasstett løfteanordning, Myktetning Viton | 80 | 16 | 0,2 - 16 | -10 - 180 | 46 | Forespørsel | Tilbud |
| AT 105614 | Gasstett løfteanordning, Myktetning Viton | 100 | 16 | 0,2 - 16 | -10 - 180 | 60 | Forespørsel | Tilbud |
Sikkerhetsventil med likt innløp og utløp som er godt egnet for væsker for å hindre tap av medium. Passer også til damp og gasser. Ideell for termisk ekspansjon.
PSG.1 Sikkerhetsventiler
Sikkerhetsventil AT4511, DN..., sikkerhetsventil av støpejern med myktettende disk (O-ring av...). Åpningstrykk... barg
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Ventilen oppfyller kravene i henhold til EN ISO 4126-7, EN 12266-1/-2, EN 1092 Del I og II Flens, ASME
B 16.34 and ASME B16.5- Flens, AD 2000 Merkblatt A4, AD 2000 Merkblatt HP0, TRD 110, TRD 421, TRD 721
Produktmerking: Merke, produsentens typenummer (4331), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJL-250 (GG25) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
| 6 | Fjær (ved temperatur >200 °C) | Rustfritt stål AISI 302 (1.4310) |
| 7 | Styreskive | Rustfritt stål (1.4104) |
| 8 | Fjærdeksel | Støpejern GJS-400-15 (GGG40) |
| 9 | Fjærplate 2 stk | Stål 11SMnPb30 (1.0718) |
| 10 | Justeringsskrue | Rustfritt stål (1.4104) |
| 11 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 12 | Kule | Rustfritt stål 431 (1.3541) |
| 13 | Lettverk | Støpejern GJS-400-18 (GGG40.3) |
Dimensjonsområde (DN): 15 - 100
Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk. Med eller uten spak for manuell testing, gasstett topp.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern
Inkludert materialkode: Støpejern GJL-250 (GG25)
Temperatur (°C): -10 - 180
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning
Sikkerhetsventil AT 4511- (433) Produktdatablad (PDF-fil, 366 kB)
