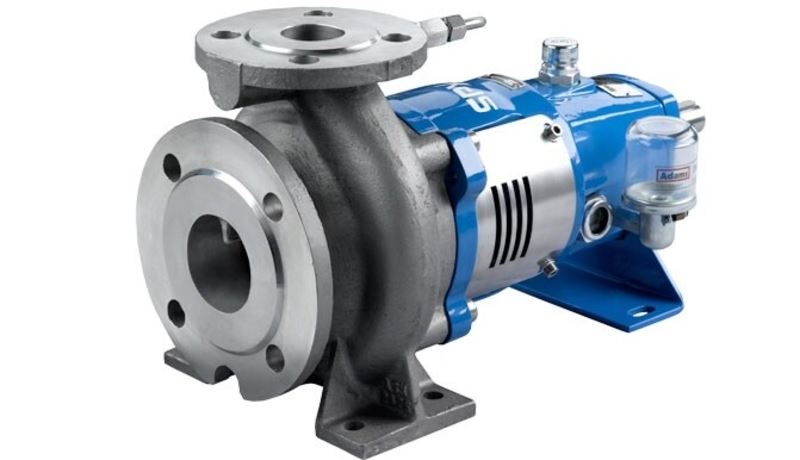

SPX Combi Chem

Bruksområde

Egnet for et bredt spekter av oppgaver. For bruk i kjemisk industri, pumpen er designet i henhold til ISO 5199. CombiChem er tilgjengelig i flere materialer, det store utvalget av akseltetningsalternativer og den stive lagerkonstruksjonen gjør den til en svært pålitelig pumpe for generelle industrielle formål. I samsvar med ISO 2858, ISO 5199 og EN 22858 (DIN 24256).

Funksjon og design

Pumpen har en modulær konstruksjon. Hovedkomponentene er:

- Pumpehus/pumpehjul
- Akseltetning
- Lager

Hver lagergruppe har en korresponderende pumpeaksel, passende til alle mulige lagerkonfigurasjoner innenfor lagergruppen. Pumpen er standardisert i grupper med samme tilkobling for pumpedeksel og lagerbrakett. Disse gruppene er identifisert av de nominelle pumpehjulsdiametrene. Lagerkonsollen er montert til pumpehuset, med pumpedekselet klemt imellom.

For hver kombinasjon av akselstørrelse og nominell pumpehjuldiameter er det en pumpedekselkonstruksjon og en lagerkonsollkonstruksjon.

Tekniske data

Hovedmateriale: Bronse (CuSn4Zn2PS), Støpejern, Rustfritt stål

Material-notater: Pumpehus også bestående av nodulært jern (NG)

Temperatur (°C): -50 - 200

Installasjon og vedlikehold

Ved permanent oppstilling skal bunnplaten settes på bunnplaten ved hjelp av mellomlegg (shims). Trekk nøye til mutrene på bunnplatebolten. Kontroller innjusteringen av akslene på pumpen og motoren, og innjuster på nytt om nødvendig.

Mekaniske tetninger i henhold til EN 12756 (DIN 24960). Utskiftbar slitasjering.

Les mer om vedlikehold i manualene.
