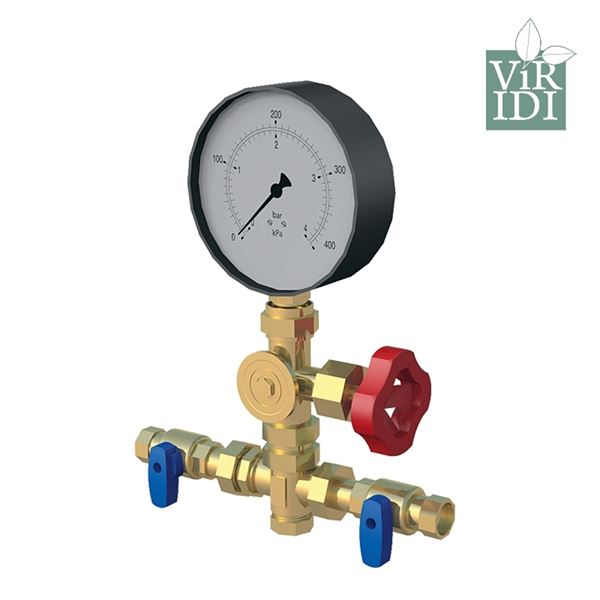

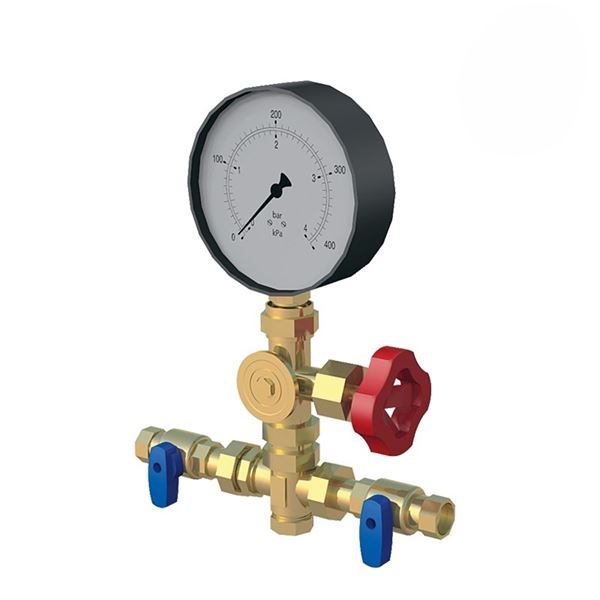

Arma Differansetrykkmåler modul AT1812A

Vi lanserer nå utstyr for differansetrykkmåling i blyfri versjon på tvers av pumpegrupper, smussfiltre, stammer og kretser.

Dimensjonsområde (DN)	10
Trykklasse (PN)	16
Temperatur (°C)	-10 - 150
Hovedmateriale	Messing

Artikkelen har en vurdering B i SundaHus Miljødata.
Produktet har en vurdering Rekommenderas i Byggvarubedömning.

Varianter
Produktinformasjon

Varianter

Artikkelnummer	Utførelse	Temperatur (°C)	Styresignal	Strømforsyning	Måleområde	Vis informasjon	Avs.dato	Antall
AT 121076	Visuell visning	-10 - 150			0 - 6		2024-12-23 Bestillingsvare	Antall
AT 121075	Visuell visning	-10 - 150			0 - 10		Forespørsel	Tilbud

Produktinformasjon

Bruksområde

For differansetrykkmåling på tvers av pumpegrupper, smussfiltre, stammer og kretser.

AMA-tekst

UGC.31 *Trykkmålere, rørformede, med analog visning av øyeblikksverdi.

Kvalitetssikring

AFS 2016:1, 8 paragraf

Energi/miljødeklarasjon

Byggevaredeklarasjon: Anbefalt

Sundahus: B

REACH dato: 2023-01-17

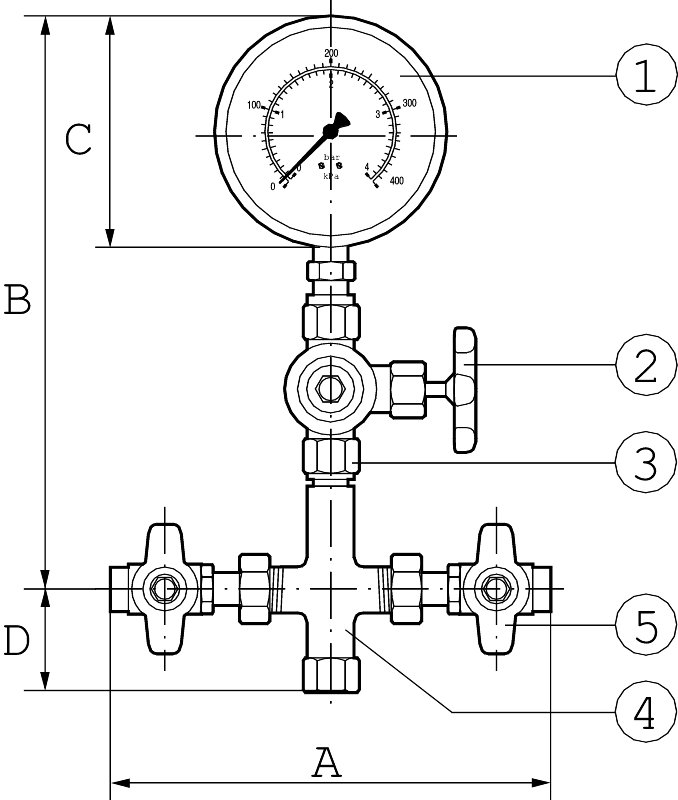

Liste over detaljer

Pos	Komponent	Materiale
1	Manometer klasse 1,0	Annet
2	Manometer klasse 1.0 Hus	Messing
3	Kontrollmanometerventil	Messing (CuZn38As) (CW511L)
4	Tilkoblingsstykke	Messing (CuZn38As) (CW511L)
5	Tverrrør med koblinger	Messing (CuZn38As) (CW511L)
6	Kuleventiler
7	Kuleventiler

Mål og vekt

Dimensjonsområde (DN): 10

Mål

DN	A	B	Netto vekt (kg)
10	185	220	0.5

Funksjon og design

AT 1812A leveres som en enhet tilpasset topunktsmåling, trepunktsmåling (3P) gjennom en ekstra kuleventil med kobling og firepunktsmåling (4P) med doble tverrrør. Normalt er en av ventilene åpen, hvorved arbeidstrykket kan avleses. Ved måling av differansetrykk stenges ventilen på lavtrykkssiden og trykket avleses. Deretter stenges ventilen på høytrykkssiden og ventilen på lavtrykkssiden åpnes, hvoretter trykket avleses. Trykkdifferansen er forskjellen mellom avlest høy- og lavtrykk.Settene er tilgjengelige med graderinger 0-2,5, 0-4, 0-10 og 0-16 bar. Manometer nøyaktighetsklasse 1.0

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Messing, Annet

Inkludert materialkode: PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Trykklasse (PN): 16

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011167 - Differansetrykk manometer

BK04-kode: 20715 Temperatur och tryckmätare

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Trykkmålersettet skal monteres slik at man får en god avlesning av trykkmåleren. Det er også viktig, spesielt i områder med lavere trykk, at settet monteres slik at trykkmåleren sitter vertikalt med pinnen nedover.
