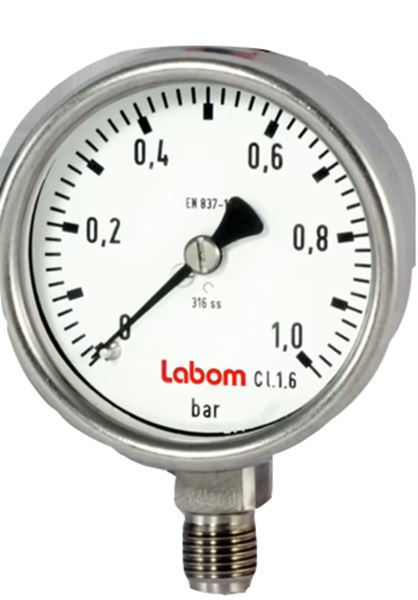

Mekanisk Manometer

Bruksområde

Brukes til måling av ulike gasser, væsker og aggressive medier. Kan også leveres med membrantetning for bruk til spesielt errosive eller korrosive medier.

AMA-tekst

For indikering av trykk i prosesser.
Trykkområde: -1…1000 bar
Temp. område uten væske: -20…150°C
Temp. område væskefylt: -20…100°C
Omgivelsestemperatur væskefylt: -20…60°C

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-merket

PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket.

Produktmerking: Logo, trykkområde

Funksjon og design

Manometeret er av såkalt bourdon-rør type, som innebærer en sirkelformet rørfjær med et ovalt tverrsnitt. Systemets trykk påvirker innvendig bourdonrøret slik at det ved økende trykk forsøker å rette seg ut. Den frie enden på bourdonrøret utfører da en bevegelse proposjonalt med det innvendige trykket. Bevegelsen veksler deretter via uret til en bevegelse/ indikering på urskiven. Trykkmåleren har en sort viser for indikering av trykket.
Maks arbeidstrykk: 3/4 av skala. Ved vekslende trykk va 2/3 av skala.

Tekniske data

Hovedmateriale: Messing, Rustfritt stål, Hastelloy, Annet

Hovedmaterialets kode: Syrefast stål 316L (1.4404)

Temperatur (°C): -20 - 150

Trykklasse (PN): -1 - 1000

Forbindelse/Tilkobling: ISO 1127, sveiseende, Innvendige gjenger ISO 228-1 (G, BSPP), Utvendige gjenger ISO 228-1 (G, BSPP), Innvendig gjenge NPT (ANSI/ASME B), Utvendig gjenge NPT (ANSI/ASME B), Flenset DIN-EN1092, Flenset ANSI B16.5, Klammer ISO 2852 (Rørstandard ISO 1127)

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Manometere skal monteres slik at de er enkle å avlese samt beskyttet mot vibrasjoner, varme, kulde og høy luftfuktighet, Ved trykkvariasjoner og vibrasjoner bør væskefylt versjon benyttes.
Måleområdet bør velges slik at kontantbelastningen ikke overstiger 2/3 av trykkområdet.
