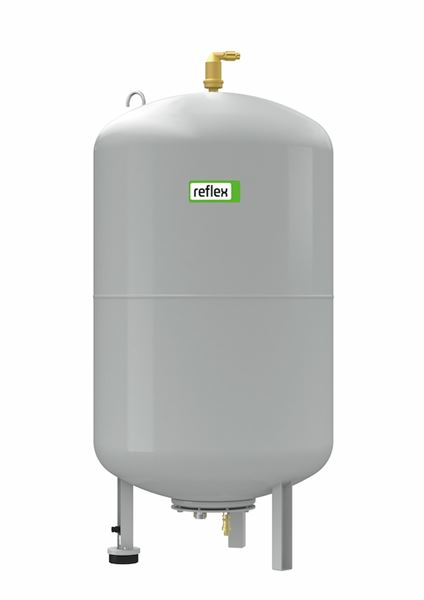

Trykkløst kar med utskiftbar belg og toppavlufting
| Dimensjonsområde (liter) | 200 - 5000 |
|---|---|
| Trykklasse (PN) | 6 |
| Temperatur (°C) | -10 - 70 |
| Hovedmateriale | Stål |
| Artikkelnummer | Artikelbeskrivelse | Strømforsyning | Antall | |
|---|---|---|---|---|
| AT 110407 | Variomat VG 200/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110408 | Variomat VG 300/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110409 | Variomat VG 400/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110410 | Variomat VG 500/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110411 | Variomat VG 600/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110412 | Variomat VG 800/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud | |
| AT 110418 | Variomat VG 4000/6 - grå Membranekspansjonsbeholder for Reflex Variomat Giga trykkvedlikeholdsstasjoner, trykkløs, lukket for atmosfære. Godkjent i henhold til EUs direktiv for trykkpåkjent utstyr. Bygget i henhold til DIN EN 13831 og VDI 4708 eller AD 2000. | Forespørsel | Tilbud |
Reflex Servimat kontrollenhet. Kombinert ekspansjon og vakuumutlufting for lukkede varme- og kjølevannssystemer.
Velg
Trykkløst kar som inngår i system AT 8340
PED 2014/68/EU, 2014/30/EU (EMC), 2014/35/EU (LVD)
Produktmerking: Data om volum, maks. trykk, maks. temperatur, produksjonsår, produksjonsnummer, typenummer, CE-merking og produsentens navn er angitt på utstyrets typeskilt.
| Pos | 1 | 2 | 3 |
|---|---|---|---|
| Komponent | Trykkbeholdere | Belger | Tilkobling |
| Materiale | Stål | Butyl | Messing |
Dimensjonsområde (liter): 200 - 5000
Utskiftbar membran - i samsvar med DIN EN 13831. Utvendig epoxymaling, luftepotte og uttak for membranbrudd melder.
Hovedmateriale: Stål
Inngående materialer: Stål, Gummi
Inkludert materialkode: Butyl
Temperatur (°C): -10 - 70
Trykklasse (PN): 6
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)
BK04-kode: 20003 Expansionskärl och system
MagiCAD Link: https://redir.magicad.cloud/product/0154f82f-2e47-451b-8088-829a2d320f01
Produktfarge: RAL 7040 - Vindu grå
| Varenummer | Volum (L) | Utførelse | Tilkobling 1 | Tilkobling 1 - Spes. |
|---|---|---|---|---|
| 110407 | 200 | Primærkar | Utvendige gjenger ISO 228-1 (G, BSPP) | 1 |
| 110408 | 300 | Primærkar | Utvendige gjenger ISO 228-1 (G, BSPP) | 1 |
| 110409 | 400 | Primærkar | Utvendige gjenger ISO 228-1 (G, BSPP) | 1 |
| 110410 | 500 | Primærkar | Utvendige gjenger ISO 228-1 (G, BSPP) | 1 |
| 110411 | 600 | Primærkar | ||
| 110412 | 800 | Primærkar | ||
| 110418 | 4000 | Primærkar | Flenset DIN-EN1092 | DN250, PN6 |
Se brukerveiledning
Drift og vedlikehold (PDF-fil, 3,5 MB)
Bruksanvisning (PDF-fil, 3 MB)
Beregningsverktøy-Ekspansjonskar-Reflex_2021.xlsx (XLSX-fil, 343 kB)
Bruksanvisning (PDF-fil, 557 kB)
