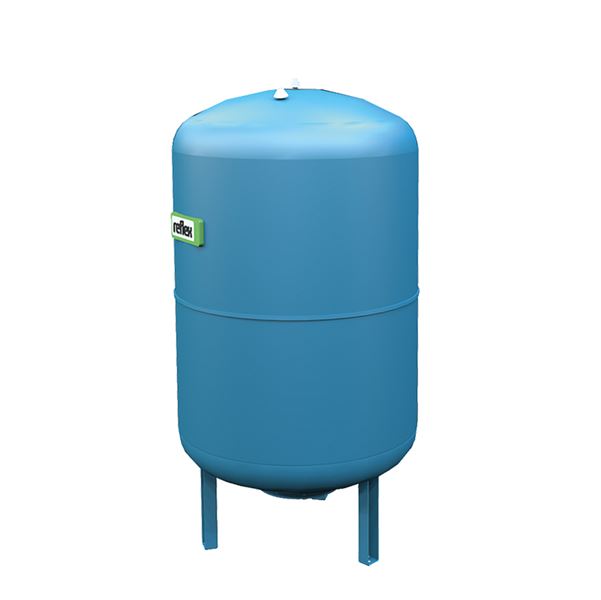

Ekspansjonstank Refix DE med gummibelg for å skille væsken fra trykkluften. For varme- og kjølesystemer.
| Dimensjonsområde (liter) | 2 - 5000 |
|---|---|
| Trykklasse (PN) | 10 - 25 |
| Temperatur (°C) | -10 - 70 |
| Hovedmateriale | Stål |
| Artikkelnummer | Artikelbeskrivelse | PN | Volum (L) | Antall | |
|---|---|---|---|---|---|
| AT 111978 | Refix DE 2, 10 Bar trykktank NRF 9100668, G 3/4" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 10 | 2 | 2025-04-24 | |
| AT 111990 | Refix DE 8, 10 Bar trykktank NRF 9100621, G 3/4" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 10 | 8 | 2025-04-24 | |
| AT 111991 | Refix DE 8, Reflex 16 Bar trykktank, G 3/4 Tank I stål Rst 37-2 Lakkering: Epoxy polyester pulverlakk, RAL 5007 Membran i Butyl | 16 | 8 | 2025-04-24 | |
| AT 111992 | Refix DE 8, 25 Bar trykktank NRF 9100626 For vannforsyning, ventilasjon, kjøle- og berederanlegg. Trykktank type DE leveres med utskiftbar membran. | 25 | 8 | 2025-04-24 | |
| AT 111993 | Refix DE 12, 10 Bar trykktank, NRF 9100622, G 3/4" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 10 | 12 | 2025-04-24 | |
| AT 111979 | Refix DE 12, Reflex 16 Bar trykktank, G 3/4", NRF 9252019 Tank I stål Rst 37-2 Lakkering: Epoxy polyester pulverlakk, RAL 5007 Membran i Butyl | 16 | 12 | 2025-04-24 | |
| AT 111994 | Refix DE 18 Reflex 10 Bar trykktank NRF 9100623, G 3/4" Volum: 18 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 380 mm Diameter: 280 mm Anslutning: 3/4’’ RG Maks temperatur (kort): +120° C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 18 | 2025-04-24 | |
| AT 111996 | Refix DE 25 Reflex 10 Bar trykktank NRF 9100624, G 3/4" Volum: 25 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 500 mm Diameter: 280 mm Anslutning: 3/4’’ RG Maks temperatur (kort): +120°C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 25 | 2025-04-24 | |
| AT 111997 | Refix DE 25, Reflex 16 Bar trykktank, G 3/4 Tank I stål Rst 37-2 Lakkering: Epoxy polyester pulverlakk, RAL 5007 Membran i Butyl | 16 | 25 | 2025-04-24 | |
| AT 110209 | Refix DE 50 Reflex 10 Bar trykktank, G 1" Membranekspansjonstank som ikke er gjennomstrømmet for vannforsyningsinstallasjoner som ikke er underlagt DIN 1988, f.eks. brannsluknings- og bruksvannsystemer , gulvvarme eller varmekildeinstallasjoner. Beholdere montert i henhold til DIN EN 13831 . Godkjenning i henhold til direktiv 2014/68/EF om trykkpåkjent utstyr. | 10 | 50 | Forespørsel | Tilbud |
| AT 112001 | Refix DE 80 Reflex 10 Bar trykktank, G 1", NRF 9100663 Volum: 80 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 730 mm Diameter: 480 mm Anslutning: 1’’ RG Maks temperatur (kort): +120°C Maks temperatur (varig): + 70°C Minimum temperatur: -10°C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 80 | 2025-04-24 | |
| AT 112065 | Refix DE 80 Reflex 16 Bar trykktank, G 1" Volum: 80 liter Trykklasse: 16 bar Standard ladetrykk: 4.0 bar Høyde: 744 mm Diameter: 480 mm Anslutning: 1’’ RG Vekt (tom): 18 kg Maks temperatur (varig): +70°C Minimum temperatur: - 10°C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 16 | 80 | 2025-04-24 | |
| AT 112002 | Refix DE 100 Reflex 10 Bar trykktank,G 1", NRF 9100664, Volum: 100 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 835 mm Diameter: 480 mm Anslutning: 1’’ RG Maks temperatur (kort): +120° C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 100 | 2025-04-24 | |
| AT 112006 | Refix DE 100 Reflex 16 Bar trykktank, G 1" Membran ekspansjonskar for vannforsyning, trykkslagdemping og lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EC. Høykvalitets fullmembran i Butyl skiller luftsiden fra vannsiden. Tank i stål Rst 37-2 Lakkering: Epoxy polyester pulverlakk, RAL 5007 | 16 | 100 | Forespørsel | Tilbud |
| AT 112003 | Refix DE 200 Reflex 10 Bar trykktank, G1 1/4", NRF 9100665 Volum: 200 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 970 mm Diameter: 634 mm Anslutning: 1 1/4’’ RG Maks temperatur (kort): +120° C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 200 | 2025-04-24 | |
| AT 112067 | Refix DE 200 Reflex 16 bar trykktank, G 1 1/4" Volum: 200 liter Trykklasse: 16 bar Standard ladetrykk: 4.0 bar Høyde: 970 mm Diameter: 634 mm Anslutning: 1 1/4’’ RG Maks temperatur (kort): +120° C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 16 | 200 | Forespørsel | Tilbud |
| AT 112004 | Refix DE 300 Reflex 10 Bar trykktank, G 1 1/4" NRF 9100666 Volum: 300 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 1270 mm Diameter: 634 mm Anslutning: 1 1/4’’ RG Maks temperatur (kort): +120°C Maks temperatur (varig): +70° C Minimum temperatur: -10° C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 300 | 2025-04-24 | |
| AT 112068 | Refix DE 300 Reflex 16 bar trykktank, G 1 1/4" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 300 | Forespørsel | Tilbud |
| AT 112041 | Refix DE 400 Reflex 10 Bar trykktank, G 1 1/4", NRF 9100671 Volum: 400 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 1245 mm Diameter: 740 mm Anslutning: 1 1/4’’ RG Maks temperatur (kort): +120o C Maks temperatur (varig): +70o C Minimum temperatur: -10o C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 400 | 2025-05-08 | |
| AT 112069 | Refix DE 400 Reflex 16 Bar trykktank, G 1 1/2" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 400 | Forespørsel | Tilbud |
| AT 112005 | Refix DE 500 Reflex 10 Bar trykktank,, G 1 1/4", NRF 9100667 Volum: 500 liter, Trykklasse: 10 bar, Standard ladetrykk: 4.0 bar, Høyde: 1475 mm, Diameter: 740 mm, Anslutning: 1 1/4'' RG, Maks temperatur (kort): 120 °C, Maks temperatur (varig): 70°C, Min. temperatur: -10°C, Væske: Vann eller glykolmiks opp til 50 %, Tank i stål Rst 37-2, Lakkering: RAL 5007, våtlakkert, Membran produsert i gummikvalitet for vannforsyningsannlegg | 10 | 500 | 2025-05-08 | |
| AT 112070 | Refix DE 500 Reflex 16 Bar trykktank, G 1 1/2" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 500 | Forespørsel | Tilbud |
| AT 112042 | Refix DE 600 Reflex 10 Bar trykktank, G 1 1/2", NRF 9100672 Volum: 600 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 1860 mm Diameter: 740 mm Anslutning: 1 1/2’’ RG Maks temperatur (kort): +120°C Maks temperatur (varig): + 70°C Minimum temperatur: -10°C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 600 | 2025-04-24 | |
| AT 112071 | Refix DE 600 Reflex 16 Bar trykktank, G 1 1/2" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 600 | Forespørsel | Tilbud |
| AT 111999 | Refix DE 800 Reflex 10 Bar trykkt., G 1 1/2", NRF 9100673 Volum: 800 liter Trykklasse: 10 bar Standard ladetrykk: 4.0 bar Høyde: 2295 mm Diameter: 750 mm Anslutning: 1 1/2’’ RG Maks temperatur (kort): +120°C Maks temperatur (varig): +70°C Minimum temperatur: -10°C Væske: Vann eller glykolmiks opp til 50% Tank i stål Rst 37-2 Lakkering: RAL 5007, våtlakkert. Membran produsert i gummikvalitet for vannforsyningsanlegg | 10 | 800 | 2025-05-08 | |
| AT 112072 | Refix DE 800 Reflex 16 Bar trykktank, G 1 1/2" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 800 | Forespørsel | Tilbud |
| AT 112000 | Refix DE 1000 (Ø740) Reflex 10 bar trykktank, G 1 1/2" Membran ekspansjonskar for vannforsyning, trykkslagdemping og lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EC. Høykvalitets fullmembran i Butyl skiller luftsiden fra vannsiden. Tank i stål Rst 37-2 Lakkering: Epoxy polyester pulverlakk, RAL 5007 | 10 | 1000 | 2025-05-08 | |
| AT 112073 | Refix DE 1000 (ø740) Reflex 16 Bar trykktank, G 1 1/2" Trykk-kar med membran for trykkøknings- og vannforsyningsanlegg. Karene leveres forkomprimert til ønsket arbeidstrykk. De fleste DE-karene kan leveres i trykklasser 10 bar, 16 bar og 25 bar. | 16 | 1000 | Forespørsel | Tilbud |
| AT 110245 | Refix DE 800/25 Reflex trykktank, DN50/40 | 25 | 800 | Forespørsel | Tilbud |
| AT 110246 | Refix DE 600/25 Reflex trykktank, DN50/40 | 25 | 600 | Forespørsel | Tilbud |
| AT 110247 | Refix DE 1500/25 Reflex trykktank, DN65/40 | 25 | 1500 | Forespørsel | Tilbud |
| AT 110248 | Refix DE 1000/25, Ø1000, Reflex trykktank, DN65/40 | 25 | 1000 | Forespørsel | Tilbud |
| AT 110249 | Refix DE 1000, (Ø1000) 10 Bar trykktank, DN150/16(Ikke bruk) | 10 | 1000 | Forespørsel | Tilbud |
| AT 110279 | Refix DE 3000/25 Reflex trykktank, DN65/40 | 25 | 3000 | Forespørsel | Tilbud |
| AT 110284 | Refix DE 4000 Reflex 16 Bar trykktank, DN65/16 | 16 | 4000 | Forespørsel | Tilbud |
| AT 110285 | Refix DE 5000 Reflex 10 Bar trykktank, DN65/16 | 10 | 5000 | Forespørsel | Tilbud |
| AT 110286 | Refix DE 5000 Reflex 16 Bar trykktank, DN65/16 | 16 | 5000 | Forespørsel | Tilbud |
| AT 112044 | Refix DE 1000 (Ø1000) Reflex 10 bar trykktank, DN65/16 | 10 | 1000 | Forespørsel | Tilbud |
| AT 112046 | Refix DE 1000, (Ø1000) Reflex 16 bar trykktank, DN65/16 | 16 | 1000 | Forespørsel | Tilbud |
| AT 112047 | Refix DE 1500 Reflex 16 Bar trykktank, DN65/16 | 16 | 1500 | Forespørsel | Tilbud |
| AT 112048 | Refix DE 2000 Reflex 16 Bar trykktank, DN65/16 | 16 | 2000 | Forespørsel | Tilbud |
| AT 111995 | Refix DE 33 Reflex 10 Bar trykktank NRF 9100669, 3/4" | 10 | 33 | 2025-04-24 | |
| AT 111998 | Refix DE 60 Reflex 10 Bar trykktank, G 1", NRF 9100662 | 10 | 60 | 2025-04-24 |
Kuleventil med innebygget avtapping for rask service av for eksempel ekspansjonskar
Velg
Reservedeler og tilbehør trykkholder. Individuell beskrivelse under respektive artikkel.
Velg
Tilkoblingssett for ekspansjonskar. For enkel og profesjonell installasjon og vedlikehold. Ikke egnet…
VelgI drift er ekspansjonskaret konstruert for å ta vare på volumendringen av væsken forårsaket av temperaturvariasjonen i et varme- og kjølesystem. Ekspansjonskaret er utstyrt med en separerende gummibelg, tåler frostbeskyttelsestilsetninger opp til 50%. Gummibelgen tåler en konstant væskebelastning med temperaturer fra -10 °C til maksimalt +70 °C.
PLC.41 Lukkede ekspansjonstanker med separate rom for væske og gass
Fortrykket ekspansjonstank Refix DE AT 8321E... med volum ...liter med separasjonsbelg av butylgummi. Fortrykk: ...bar.
AFS 2023:5
Produktet er CE-merket
Alle størrelser er i samsvar med PED, AFS 2016:1, DIN EN 13831 og direktiv EU 2014/68/EC og er CE-merket. WRAS-godkjenning.
Estimert levetid er 15-20 år.
Produktmerking: Data om volum, fortrykk, maks. trykk, maks. trykk, maks. temperatur, produksjonsår,
produksjonsnummer, typenummer, CE-merking og produsentens navn er angitt på beholderens typeskilt.
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 114370
Sundahus: B

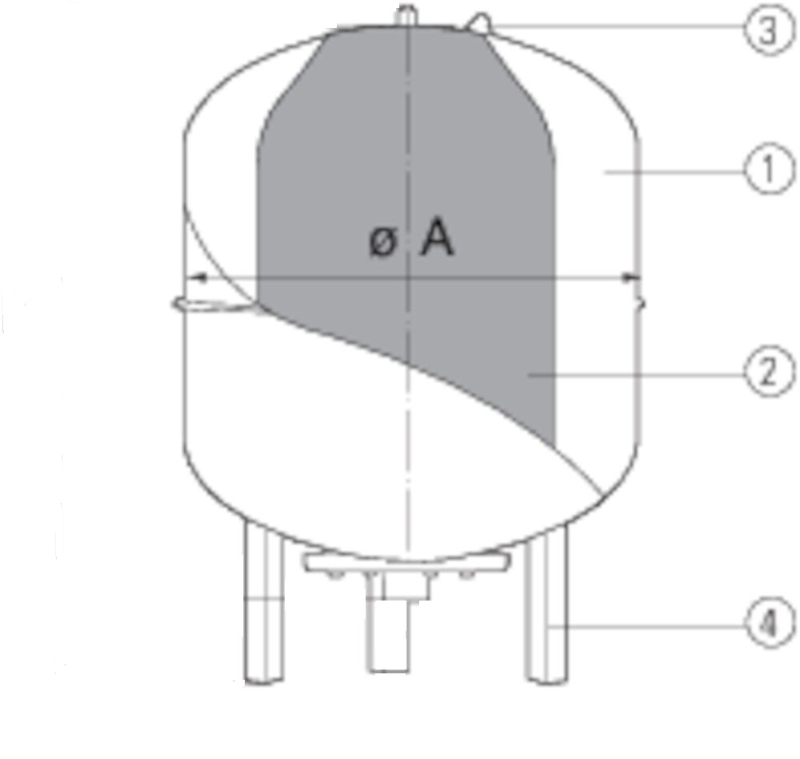

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Trykkbeholder | Stål |
| 2 | Gummibelger | Butyl |
| 3 | Påfyllingsventil, luft | |
| 4 | Ben | Stål |
Dimensjonsområde (liter): 2 - 5000

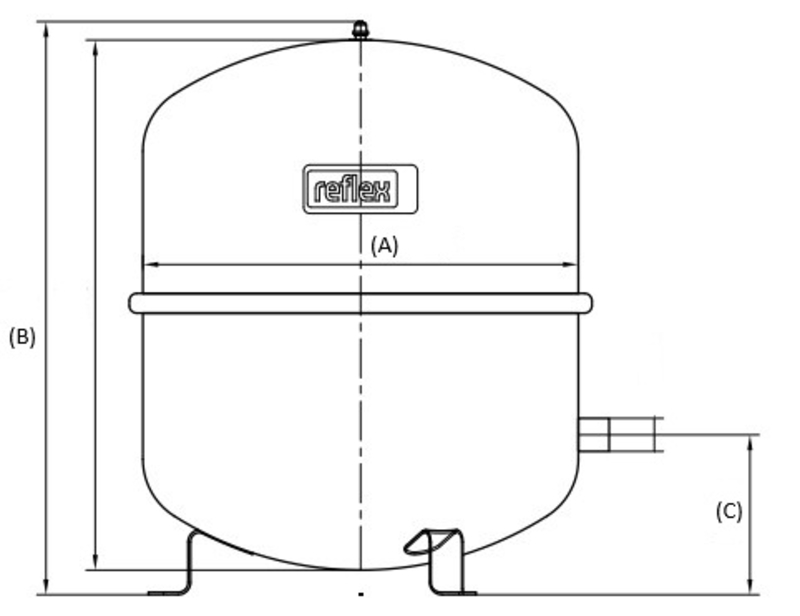

| Varenummer | A | B | Netto vekt (kg) |
|---|---|---|---|
| 111978 | 132 | 260 | 0.98 |
| 111990 | 206 | 332 | 1.8 |
| 111991 | 206 | 332 | 2.8 |
| 111992 | 206 | 338 | 2.4 |
| 111993 | 280 | 310 | 2.16 |
| 111979 | 280 | 310 | 3.5 |
| 111994 | 280 | 407 | 3.2 |
| 111996 | 280 | 518 | 3.8 |
| 111997 | 280 | 518 | 5.8 |
| 110209 | 409 | 604 | 9.5 |
| 112001 | 480 | 737 | 14 |
| 112065 | 480 | 737 | 18 |
| 112002 | 480 | 852 | 16 |
| 112006 | 480 | 852 | 21 |
| 112003 | 634 | 967 | 36.5 |
| 112067 | 634 | 970 | 57 |
| 112004 | 634 | 1267 | 41.6 |
| 112068 | 634 | 1267 | 66 |
| 112041 | 740 | 1245 | 74 |
| 112069 | 740 | 1245 | 118 |
| 112005 | 740 | 1475 | 106 |
| 112070 | 740 | 1475 | 133 |
| 112042 | 740 | 1859 | 128 |
| 112071 | 740 | 1859 | 158 |
| 111999 | 750 | 2324 | 176 |
| 112072 | 750 | 2324 | 202 |
| 112000 | 740 | 2804 | 210 |
| 112073 | 740 | 2804 | 240 |
| 110245 | 800 | 2340 | 367 |
| 110246 | 800 | 1880 | 302 |
| 110247 | 1200 | 2030 | 862 |
| 110248 | 1000 | 2030 | 812 |
| 110249 | 0 | ||
| 110279 | 1500 | 2590 | 1562 |
| 110284 | 1500 | 2590 | 1500 |
| 110285 | 1500 | 3635 | 1350 |
| 110286 | 1500 | 2590 | 1902 |
| 112044 | 1000 | 2030 | 439 |
| 112046 | 0 | ||
| 112047 | 1200 | 2030 | 697 |
| 112048 | 1200 | 2520 | 907 |
| 111995 | 360 | 360 | 5.7 |
| 111998 | 420 | 420 | 12 |
Ekspansjonskar av statisk type med en gummibelg som skiller væsken fra trykkluften. Væsken har ingen kontakt med beholderens stålvegg, men holdes inne i belgen. Dette bidrar til å beskytte beholderen mot korrosjon og dermed lengre levetid. For kjølesystemer, der kjølemediet ofte er blandinger med glykoler, bør ekspansjonskaret være av belgtypen for å maksimere beskyttelsen av væsken mot kontakt med beholderens stålvegg.
I henhold til NS-EN 12828 skal fortrykket tilsvare systemets statiske høyde + 0,2 bar for alltid å sikre et overtrykk i den høyeste delen av systemet. Under fylling og oppstart må fyllingstrykket tillates å stige til et trykk som tilsvarer beholderens fortrykk +0,3 bar, slik at en viss mengde væske kan komme inn i beholderen fra starten.
Når temperaturen stiger, stiger trykket på grunn av økningen i væskens volum, og den økende volumstrømmen kommer inn i beholderen og belgen ekspanderer. Når temperaturen synker, er det et trykkfall ettersom volumet av væsken nå reduseres, og en omvendt volumstrøm strømmer ut av beholderen på grunn av fortrykket som komprimerer belgen.
Volumendringer forekommer kontinuerlig i både varme- og kjølesystemer på grunn av temperaturvariasjoner. Et fortrykket ekspansjonskar skal ta opp det varierende ekspansjonsvolumet innenfor et akseptabelt driftstrykkområde, mellom systemets statiske høyde og sikkerhetsventilens åpningstrykk.
Dimensjonering
For fullstendig dimensjonering brukes Armatecs dimensjoneringsprogram som er tilgjengelig på våre nettsider. I tillegg til ekspansjonskar dimensjoneres også sikkerhetsutstyr for ulike typer installasjoner her.
Hovedmateriale: Stål
Inngående materialer: Stål, Gummi
Inkludert materialkode: Butyl
Temperatur (°C): -10 - 70
Trykklasse (PN): 10 - 25
ETIM klassifisering: EC010571 - Trykkekspansjonskar
BK04-kode: 20003 Expansionskärl och system
Produktfarge: RAL 5007 - strålende blå
For maksimal funksjon og driftssikkerhet må ekspansjonskaret kobles til systemets returledning, på sugesiden av sirkulasjonspumpen. Tilkoblingen gjøres på undersiden av beholderen. Hvis systemtemperaturen er høy og det derfor er sannsynlig at temperaturen i ekspansjonskaret permanent kan overskride produktets temperaturområde, skal det monteres et kjølekar AT 8303 før karet.
Kontroller ekspansjonskaret for fortrykk og luftventilens tetthet hver sjette måned ved hjelp av AT 8370DPG. Juster om nødvendig fortrykket ved hjelp av en kompressor.
En eventuell utett luftventil utbedres ved å stramme luftventilen mot beholderen. Om nødvendig skal også luftventilinnsatsen skiftes ut. Ved ovennevnte kontroll skal beholderen tømmes for væske.
